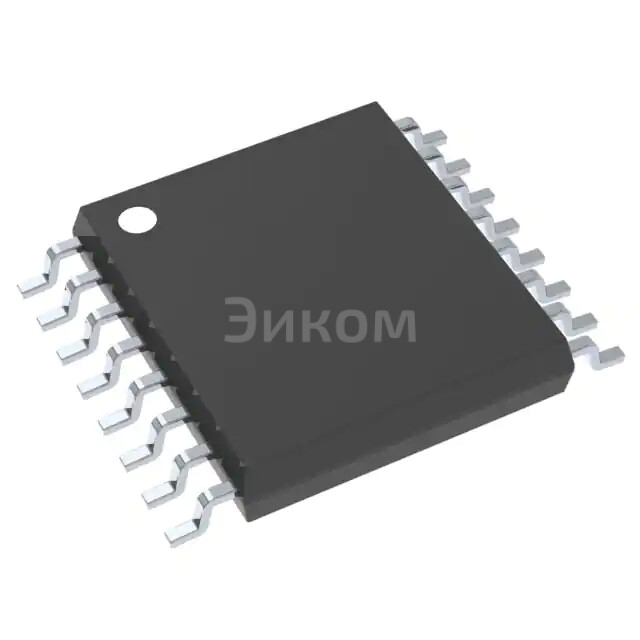

SN74HC4040PWR

Основные параметры:

• Тип компонента: Асинхронный двоичный счетчик (Asynchronous Binary Counter).
• Производитель: Texas Instruments.
• Корпус: 16-выводной TSSOP (Thin Shrink Small Outline Package).
• Серия: SN74HC4040 (высокоскоростная КМОП логика).
• Напряжение питания: Обычно от 2В до 6В (стандартное для HC серии).
• Количество разрядов: 12-разрядный (часто для 4040, но могут быть варианты).
• Частота тактового сигнала: Достаточно высокая для большинства цифровых приложений (десятки МГц).
• Выходной ток: Стандартный для HC серии, достаточный для управления другими логическими элементами.

Плюсы:

• Простота использования: Не требует сложной конфигурации, работает "из коробки".
• Широкий диапазон напряжения питания: Позволяет использовать в различных системах.
• Высокая скорость: Серия HC обеспечивает достаточно высокую частоту работы для большинства задач.
• Низкое энергопотребление: Характерно для КМОП логики, особенно при низких частотах.
• Надежность: Проверенная временем логическая серия.
• Компактный корпус: TSSOP экономит место на печатной плате.
• Асинхронность: Может быть плюсом в некоторых приложениях, где не требуется строгая синхронизация всех выходов.

Минусы:

• Асинхронность: Может приводить к "глюкам" (glitches) на выходах при переключении, что требует осторожности в некоторых чувствительных к синхронизации приложениях.
• Ограниченная функциональность: Только счетчик, без дополнительных функций, таких как загрузка или реверсивный счет.
• Не подходит для очень высокоскоростных приложений: Несмотря на "высокоскоростную" серию, для очень высоких частот могут потребоваться более специализированные компоненты.
• Требует внешнего сброса: Для обнуления счетчика нужен отдельный сигнал.

Общее назначение:

SN74HC4040PWR - это асинхронный двоичный счетчик, который увеличивает свое значение на единицу при каждом отрицательном фронте тактового импульса. Он используется для деления частоты, отсчета событий, формирования временных задержек и последовательностей.

В каких устройствах применяется:

• Системы деления частоты: Для получения более низких частот из высокочастотных источников.
• Таймеры и генераторы задержек: Создание временных интервалов и задержек в цифровых схемах.
• Счетчики импульсов: Подсчет количества событий или импульсов.
• Часы реального времени (в простейших реализациях): Для отсчета секунд, минут и т.д.
• Цифровые синтезаторы частоты: В качестве делителей в петлях фазовой автоподстройки частоты (PLL).
• Секвенсоры: Для создания последовательностей управляющих сигналов.
• Промышленные контроллеры: В системах автоматизации для отсчета шагов, циклов.
• Бытовая электроника: В различных устройствах, где требуется простой счет или деление частоты.
• Обучающие и макетные платы: Из-за своей простоты и универсальности.
