SN74LS247NE4

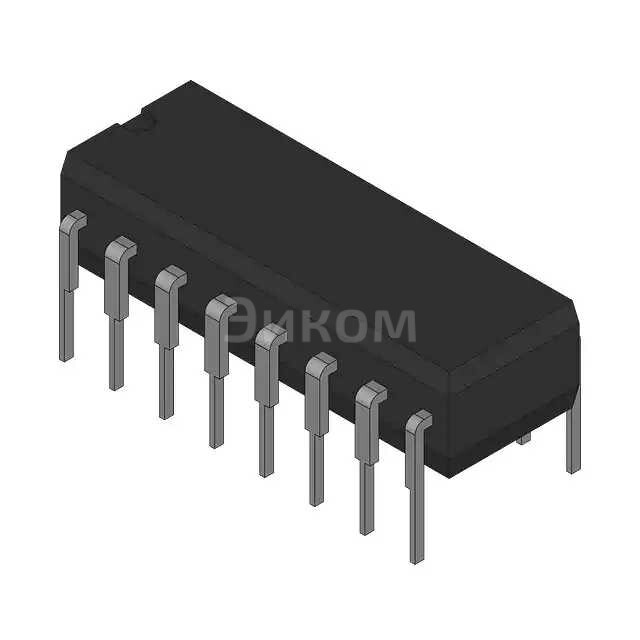

SN74LS247NE4 Texas Instruments — микросхема BCD-TO-SEVEN-SEGMENT D

• Основные параметры:
  • Преобразует входное кодовое представление числа (BCD) в сигналы для подключения к семисegmentным дисплеям.
  • Поддерживает четыре входных канала.
  • Выходы могут работать с напряжением до 15 В.
  • Работает при частоте до 10 МГц.
  • Использует логический уровень низкого напряжения (Low-Level).
• Плюсы:
  • Простота использования.
  • Устойчивость к помехам благодаря использованию логического уровня низкого напряжения.
  • Минимальное количество необходимых внешних компонентов.
  • Высокая надежность.
• Минусы:
  • Требуется дополнительное питание для работы выходов.
  • Необходимо наличие стабилизатора напряжения для некоторых применений.
  • Ограниченное число входов (четыре).
• Общее назначение:
  • Перевод BCD-кода в аналоговый сигнал для отображения чисел на семисegmentных дисплеях.
  • Использование в цифровых часах, счетчиках, индикаторах.
  • Применение в промышленной автоматизации и контроле.
• В каких устройствах применяется:
  • Цифровые часы.
  • Счетчики оборотов двигателей.
  • Индикаторы уровней и температур.
  • Промышленные контроллеры и системы управления.
  • Автоматические тракторы и комбайны.
