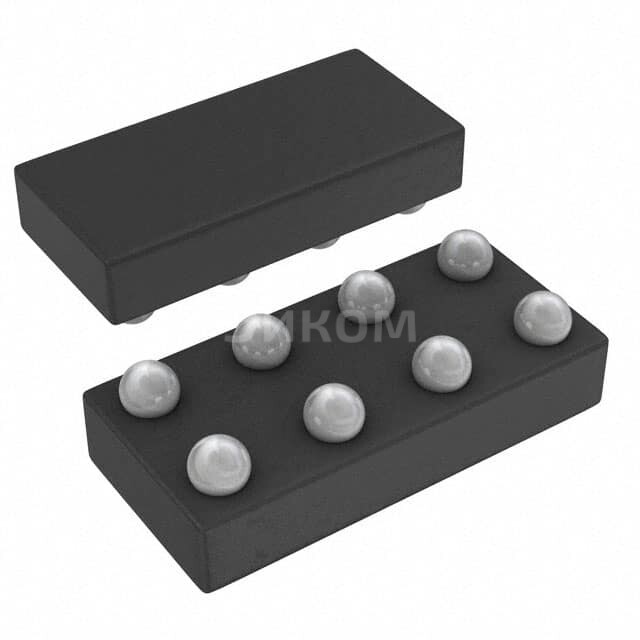

SN74LVC3G14YZAR

SN74LVC3G14YZAR – это трехканальная микросхема с открытым коллектором Шмитта-триггера. Она предназначена для преобразования аналоговых сигналов в цифровые, а также для формирования прямоугольных импульсов и устранения дребезга контактов.

• Основные параметры:
• Напряжение питания: 1.65 В – 5.5 В
• Количество каналов: 3
• Тип выхода: Открытый коллектор
• Входное напряжение: От -0.5 В до VCC + 0.5 В
• Выходное напряжение: От 0 В до VCC
• Время задержки распространения: tPLH = 2.1 нс (типично при VCC = 5 В)
• Температурный диапазон: -40 °C до +85 °C

• Плюсы:
• Низкое напряжение питания
• Высокая скорость переключения
• Широкий диапазон рабочих температур
• Компактный корпус DSBGA
• Гистерезис Шмитта уменьшает влияние шумов
• Подходит для работы с логикой 1.8 В

• Минусы:
• Требуется внешний подтягивающий резистор для формирования логического уровня на выходе
• Небольшой корпус может затруднить пайку вручную

• Общее назначение:
• Преобразование аналоговых сигналов в цифровые
• Формирование прямоугольных импульсов
• Устранение дребезга контактов
• Инвертирование сигнала
• Буферизация сигнала

• Применение:
• Порты ввода-вывода микроконтроллеров
• Детекторы пересечения нуля
• Ключевые схемы
• Цифровые датчики
• Системы управления
• Промышленные системы автоматизации
