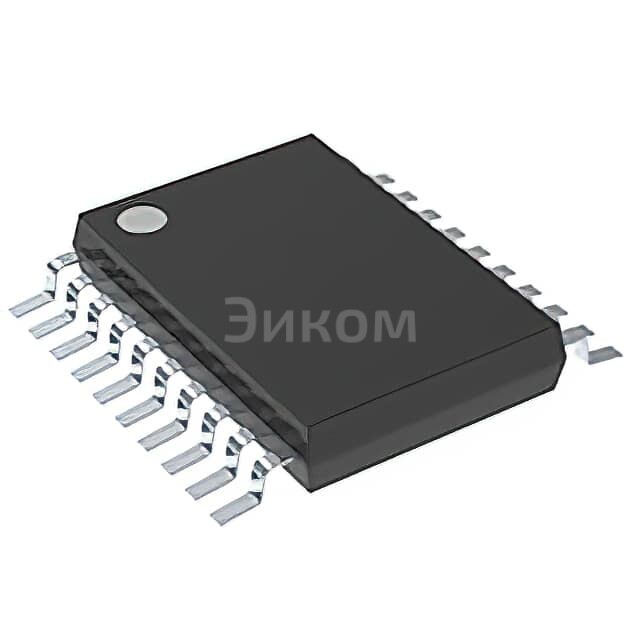

SN74LVT244BPWRG4

SN74LVT244BPWRG4 – это 8-битный буфер с открытым стоком, построенный на логике LVT (Low-Voltage TTL). Он предназначен для обеспечения совместимости по уровням напряжения между различными логическими схемами, особенно при переходе от систем с 5В к 3.3В или 2.5В.

• Основные параметры:
• Напряжение питания: 3.6V (VCC)
• Логический уровень ВХОДА высокого: 2.0V
• Логический уровень ВЫХОДА высокого: 3.3V (при VCC=3.6V)
• Максимальная частота переключения: 240MHz
• Количество каналов: 8
• Тип выхода: Открытый сток (Open Drain) - требует подтягивающих резисторов.
• Корпус: 20-выводной TSSOP
• Плюсы:
• Высокая скорость переключения
• Низкое напряжение питания
• TTL совместимость
• Позволяет согласовывать уровни напряжения
• Широкий диапазон рабочих температур
• Минусы:
• Требует внешних подтягивающих резисторов для формирования логического высокого уровня на выходе.
• Ограниченная выходная нагрузочная способность без дополнительных драйверов.
• Общее назначение:
• Буферизация сигналов
• Преобразование уровней напряжения
• Интерфейс между различными логическими устройствами
• Расширение выходных возможностей микроконтроллеров и логических схем
• Применение:
• Компьютерные системы
• Телекоммуникационное оборудование
• Промышленная автоматизация
• Устройства обработки данных
• Различные цифровые схемы, требующие согласования уровней напряжения и буферизации сигналов
