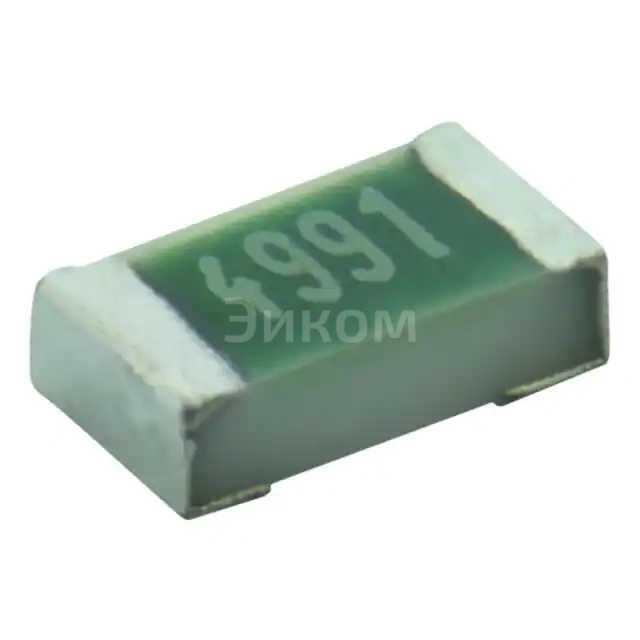

Основные параметры резистора TNPW0603750RBEEN Vishay / Dale:
- Номинальное сопротивление: 750 Ом
- Допуск сопротивления: 0.1% (высокая точность)
- Номинальная мощность: 1/10 Вт (0.1 Вт)
- Типоразмер корпуса: 0603 (метрический, 1.6 мм x 0.8 мм)
- Тип резистора: Тонкопленочный (указывает на высокую стабильность и точность)
Плюсы:
- Высокая точность (0.1%): Обеспечивает стабильное и предсказуемое поведение схемы, что критично для прецизионных приложений.
- Высокая стабильность: Тонкопленочная технология обеспечивает низкий температурный коэффициент сопротивления (TCR) и долгосрочную стабильность.
- Малый типоразмер (0603): Позволяет использовать резистор в компактных устройствах с высокой плотностью монтажа.
- Низкий уровень шума: Характерен для тонкопленочных резисторов, что важно для аналоговых и аудиосхем.
Минусы:
- Относительно высокая стоимость: По сравнению со стандартными толстопленочными резисторами, прецизионные тонкопленочные резисторы дороже.
- Ограниченная мощность: 0.1 Вт подходит для большинства сигнальных цепей, но недостаточно для силовых применений.
- Чувствительность к механическим нагрузкам: Как и все SMD-компоненты, требует аккуратного монтажа.
Общее назначение:
Резистор TNPW0603750RBEEN предназначен для использования в электронных схемах, где требуется высокая точность, стабильность и надежность. Его характеристики делают его идеальным для прецизионных измерений, калибровки, фильтрации и других критически важных функций.
Применяется в устройствах:
- Измерительное оборудование: Мультиметры, осциллографы, точные источники напряжения/тока.
- Медицинская электроника: Диагностическое оборудование, мониторы пациента.
- Авиационная и космическая техника: Системы управления, навигации.
- Промышленная автоматизация: Прецизионные датчики, контроллеры, системы обратной связи.
- Телекоммуникационное оборудование: Высокочастотные цепи, усилители.
- Аудиоаппаратура высокого класса: Предусилители, ЦАП/АЦП, где важен низкий уровень шума и точность.
- Автомобильная электроника: Системы управления двигателем, датчики.
