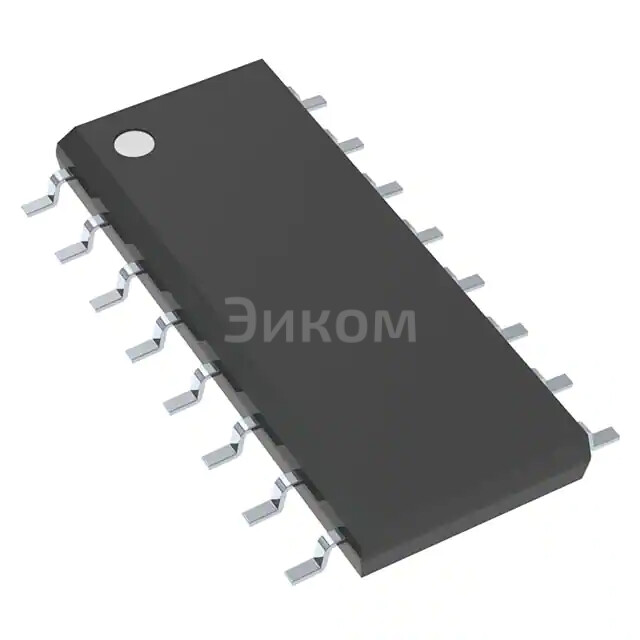

TPIC6C595DR

TPIC6C595DR Texas Instruments Микросхема:

• IC PWR 8-BIT SHIFT REGIS 16-SOIC

Основные параметры:

• Входной порт данных: 8-битный сдвигающий регистр
• Выходной порт данных: 8-битный параллельный выход
• Количество входов управления: 4 (CE, SRCLK, RCLK, OE)
• Тип пакета: 16-пиновый SOIC
• Напряжение питания: 2.0 В – 5.5 В

Плюсы:

• Высокая надежность благодаря использованию MOSFET-массива для логического уровня
• Универсальность применения благодаря 8-битному входу и 8-битному выходу
• Минимальное количество внешних компонентов для подключения
• Управление через триггеры сдвига и последовательные команды

Минусы:

• Затраты времени на обработку данных (затрата времени на сдвиг данных)
• Необходимость использования дополнительных компонентов для полного функционала (например, конденсаторы для фильтрации)

Общее назначение:

• Передача данных с последовательного интерфейса на параллельный
• Расширение выходных интерфейсов микроконтроллеров
• Создание драйверов для светодиодов и LED-матриц

Применение в устройствах:

• Автомобильные системы
• Иllumination systems (системы освещения)
• Информационные дисплеи
• Интерфейсы для светодиодов и LED-матриц
