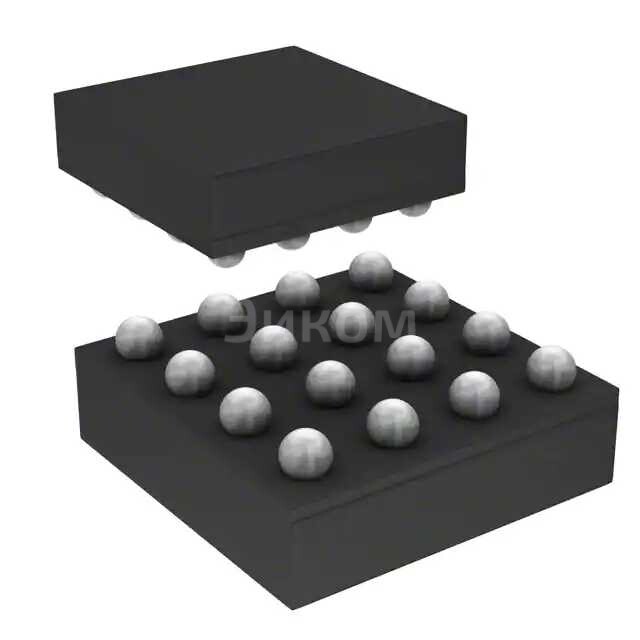

TPS62363YZHR

Микросхема TPS62363YZHR от Texas Instruments – это повышающий (boost) DC-DC преобразователь с регулируемым или программируемым выходным напряжением.

• Основные параметры:
• Тип: Повышающий DC-DC преобразователь
• Выходной ток: до 2.5A
• Входное напряжение: 2.7 В – 5.5 В
• Выходное напряжение: регулируемое или программируемое (до 12 В, зависит от индуктивности и частоты)
• Частота переключения: фиксированная, ~1.2 MHz
• Эффективность: до 93%
• Корпус: 16-выводной DSBGA
• Защиты: от перегрева, перегрузки по току, короткого замыкания
• Плюсы:
• Высокая эффективность
• Малый размер корпуса
• Широкий диапазон входных напряжений
• Встроенные функции защиты
• Простота использования
• Минусы:
• Ограниченный выходной ток (2.5A) по сравнению с более мощными преобразователями
• Фиксированная частота переключения может создавать помехи
• Требуется внешняя индуктивность и конденсаторы
• Общее назначение:
• Питание портативных устройств, требующих повышенного напряжения от одного элемента питания (например, смартфонов, планшетов, носимых устройств)
• Обеспечение питания LCD-дисплеев, светодиодов, беспроводных модулей
• Применение в системах с батарейным питанием для повышения напряжения для питания различных компонентов
• Применение в устройствах:
• Смартфоны и планшеты
• Носимые устройства (фитнес-трекеры, умные часы)
• Портативные медицинские приборы
• Беспроводные датчики и модули
• Питание OLED-дисплеев
