ZXMP6A17GTA
  • В избранное
  • В сравнение
ZXMP6A17GTA

ZXMP6A17GTA

ZXMP6A17GTA
;
ZXMP6A17GTA

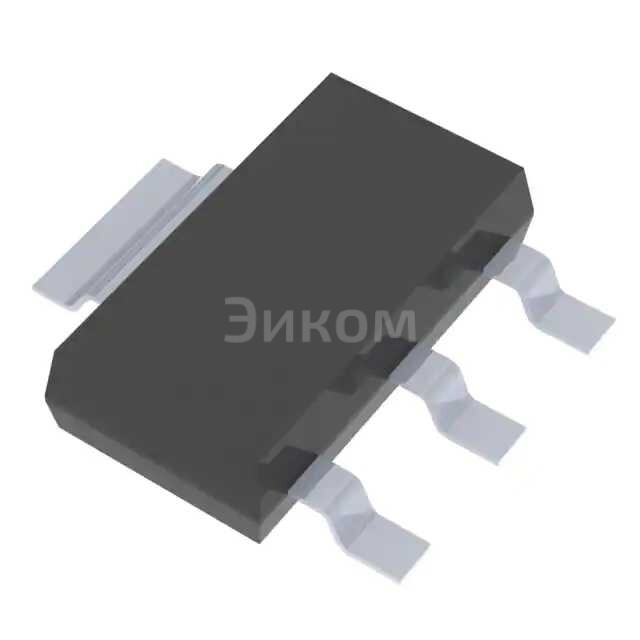

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    DIODES INCORPORATED
  • Артикул:
    ZXMP6A17GTA
  • Описание:
    MOSFET P-CH 60V 3A SOT223Все характеристики

Минимальная цена ZXMP6A17GTA при покупке от 1 шт 147.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ZXMP6A17GTA с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ZXMP6A17GTA

Основные параметры:

  • Тип: P-канальный MOSFET
  • Напряжение сток-исток (Vds): 60 В
  • Максимальный ток стока (Id): 3 А
  • Корпус: SOT-223
  • Сопротивление канала в открытом состоянии (Rds(on)): Зависит от напряжения на затворе (Vgs), обычно указывается при Vgs = -10В, нужно смотреть в datasheet.
  • Напряжение открытия затвора (Vgs(th)): Зависит от конкретного экземпляра, нужно смотреть в datasheet.

Плюсы:

  • Относительно низкое сопротивление канала (Rds(on)) для SOT-223 корпуса, что обеспечивает меньшие потери мощности.
  • P-канальный, что упрощает схемы управления нагрузкой, особенно когда требуется высокий уровень сигнала для включения нагрузки.
  • Компактный корпус SOT-223 для поверхностного монтажа.
  • Подходит для широкого диапазона применений благодаря напряжению 60В.

Минусы:

  • Относительно низкий максимальный ток по сравнению с MOSFET в других корпусах.
  • SOT-223 требует аккуратного монтажа и отвода тепла, особенно при высоких токах.
  • Параметры могут варьироваться в зависимости от температуры.

Общее назначение:

ZXMP6A17GTA предназначен для использования в качестве переключателя или усилителя в различных электронных схемах.

Применение:

  • Управление нагрузкой (например, двигателями, лампами, электромагнитными катушками).
  • Схемы защиты от перегрузки по току.
  • DC-DC преобразователи.
  • Усилители мощности.
  • Автомобильная электроника.
  • Портативные устройства.
Выбрано: Показать

Характеристики ZXMP6A17GTA

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    P-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    60 V
  • Current - Continuous Drain (Id) @ 25°C
    3A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On)
    4.5V, 10V
  • Rds On (Max) @ Id, Vgs
    125mOhm @ 2.2A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    1V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    17.7 nC @ 10 V
  • Vgs (Max)
    ±20V
  • Input Capacitance (Ciss) (Max) @ Vds
    637 pF @ 30 V
  • Рассеивание мощности (Макс)
    2W (Ta)
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    SOT-223-3
  • Корпус
    TO-261-4, TO-261AA
  • Base Product Number
    ZXMP6A17

Техническая документация

 ZXMP6A17GTA.pdf
pdf. 0 kb
  • 250 шт
    3-6 недель
  • Количество
    Цена
  • 1
    147 ₽
  • 50
    75 ₽
  • 500
    48 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    DIODES INCORPORATED
  • Артикул:
    ZXMP6A17GTA
  • Описание:
    MOSFET P-CH 60V 3A SOT223Все характеристики
