3D-датчики Холла TDK для точного управления приводами и электродвигателями

Компания Эиком предлагает семейство программируемых 3D-датчиков Холла TDK Micronas HAL 13xy, разработанных для высокоточного определения скорости и положения подвижных механизмов. Новые компоненты ориентированы на использование в автомобильной электронике, промышленной автоматизации и интеллектуальных системах управления, где требуется стабильная работа даже при ограниченном монтажном пространстве.

В отличие от традиционных датчиков Холла, чувствительных только к одному направлению магнитного поля, серия HAL 13xy использует трехмерный принцип измерения. Такой подход позволяет значительно повысить точность регистрации параметров движения и одновременно упростить размещение датчика относительно постоянного магнита.

Точное измерение при сложной компоновке механизмов

Современные электрические приводы становятся все компактнее, что усложняет задачу корректного расположения чувствительных элементов. В автомобильной технике подобные исполнительные механизмы применяются в стеклоподъемниках, электроприводах сидений, системах открывания багажника, регулировке люков и других узлах. Аналогичные требования предъявляются и в промышленном оборудовании, роботизированных системах, а также устройствах автоматизации зданий.

При эксплуатации подобных механизмов инженеры сталкиваются с изменением воздушного зазора, производственными допусками и смещением магнитов относительно датчика. Все эти факторы способны снижать точность определения скорости вращения и положения исполнительного механизма.

Архитектура HAL 13xy решает данную проблему благодаря одновременному измерению двух взаимно перпендикулярных составляющих магнитного поля. Использование трехмерной технологии Холла существенно уменьшает зависимость характеристик системы от точности механической сборки. Благодаря этому разработчики получают значительно большую свободу при проектировании изделий, а требования к взаимному расположению магнита и датчика становятся менее жесткими.

Подобная конструкция особенно востребована в компактных электроприводах, где каждый миллиметр внутреннего пространства имеет значение, а традиционные одномерные датчики не всегда способны обеспечить необходимую стабильность измерений.

Два независимых выхода для контроля скорости и направления

Еще одной особенностью семейства HAL 13xy является наличие двух программируемых выходов. В зависимости от конфигурации устройства они могут формировать квадратурные сигналы для высокоточного определения скорости вращения либо передавать раздельные сигналы скорости и направления движения.

Использование квадратурных выходов позволяет сохранять стабильный фазовый сдвиг 90° даже при изменении расстояния между магнитом и датчиком или колебаниях магнитного поля. Благодаря этому уменьшается необходимость дополнительной калибровки, упрощается разработка энкодеров и контроллеров электродвигателей, а также повышается надежность работы всей системы управления.

Надежная работа в автомобильной и промышленной электронике

Высокая точность измерений дополняется широкими эксплуатационными возможностями датчиков. Серия TDK Micronas HAL 13xy рассчитана на питание напряжением от 3 до 24 В, что позволяет использовать компоненты в различных электронных системах без необходимости применения дополнительных схем согласования.

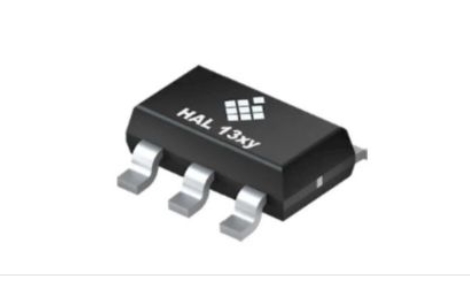

Рабочий температурный диапазон составляет от -40 до +150°C, благодаря чему датчики подходят для эксплуатации в подкапотном пространстве автомобиля, промышленном оборудовании и других устройствах, работающих в тяжелых условиях. Все элементы выполнены в компактном 5-выводном корпусе SOT23, что облегчает размещение на печатных платах с высокой плотностью монтажа.

Для повышения надежности производитель реализовал встроенные средства непрерывной самодиагностики. Датчики автоматически контролируют собственное состояние в процессе работы, что позволяет своевременно выявлять возможные неисправности без остановки системы.

Комплексная защита и соответствие автомобильным стандартам

При проектировании семейства HAL 13xy особое внимание уделено устойчивости к электрическим воздействиям, характерным для автомобильных и промышленных сетей питания.

Микросхемы оснащены защитой от перегрева, короткого замыкания и переполюсовки с допустимым обратным напряжением до -18 В. Кроме того, устройства сохраняют работоспособность при импульсных перенапряжениях типа Load Dump величиной до 40 В, возникающих в бортовой сети автомобиля.

Датчики соответствуют требованиям автомобильного стандарта AEC-Q100, подтверждающего их пригодность к эксплуатации в транспортных средствах. Также семейство имеет статус Safety Element out of Context (SEooC) ASIL-B Ready согласно требованиям стандарта ISO 26262, что значительно упрощает интеграцию компонентов в системы, где предъявляются повышенные требования к функциональной безопасности.

Области применения и преимущества технологии 3D Hall

Высокая гибкость установки делает датчики HAL 13xy эффективным решением для самых разных задач управления движением. Они могут использоваться в системах подсчета оборотов рулевого механизма, электроприводах стеклоподъемников с функцией защиты от защемления, механизмах открытия люков, приводах крышки багажника, регулировке сидений, промышленных сервоприводах и роботизированных комплексах.

По сравнению с традиционными двухпозиционными датчиками Холла трехмерная архитектура обеспечивает более устойчивое определение параметров движения даже при механических смещениях элементов конструкции. Постоянный контроль двух ортогональных составляющих магнитного поля позволяет сохранить стабильность формирования сигналов и повысить точность работы энкодеров без усложнения конструкции изделия.

Дополнительным преимуществом является встроенная система диагностики, которая способствует достижению требований функциональной безопасности без использования большого количества внешних компонентов. Это позволяет сократить время разработки, уменьшить стоимость конечного устройства и повысить его надежность в процессе эксплуатации.

Вывод

Семейство TDK Micronas HAL 13xy сочетает высокоточную трехмерную технологию измерения магнитного поля, программируемую конфигурацию выходов и широкий набор встроенных защит. Благодаря устойчивой работе при механических отклонениях, поддержке современных стандартов автомобильной безопасности и компактному исполнению эти датчики становятся эффективным решением для проектирования электроприводов нового поколения. Для разработчиков автомобильной, промышленной и бытовой электроники они позволяют создавать более надежные, компактные и технологичные системы управления движением.
