Компактные межплатные разъемы 1,27 мм для промышленной электроники

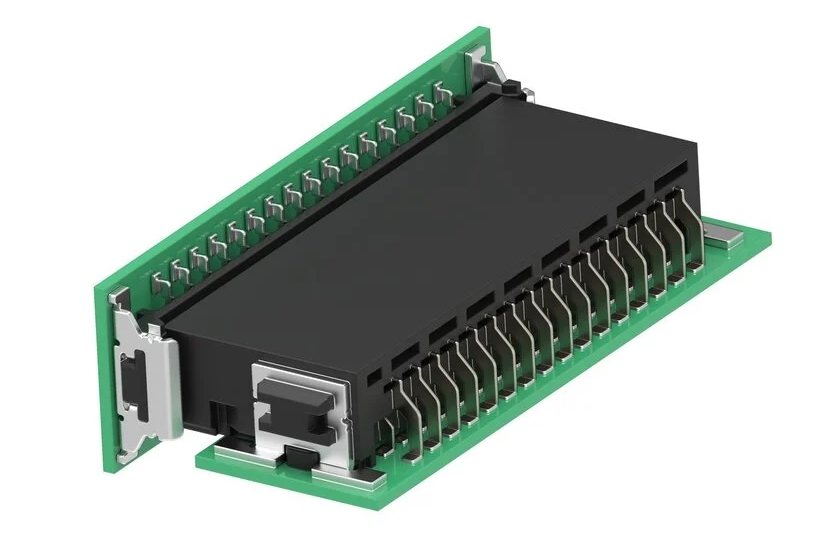

Разъемы AMP SMC essential разработаны для оборудования, где требуется надежное соединение электронных модулей без необходимости использовать компоненты, рассчитанные на экстремальные условия эксплуатации. Такой подход позволяет снизить стоимость готового изделия, сохранив высокий уровень электрических и механических характеристик.

Линейка включает несколько вариантов исполнения, что облегчает разработку различных конфигураций межплатных соединений и позволяет адаптировать конструкцию устройства под конкретные требования проекта. Благодаря небольшому шагу контактов разъемы особенно востребованы при создании компактных печатных узлов с высокой плотностью размещения компонентов.

Электрические и механические характеристики

Новые соединители рассчитаны на использование в большинстве промышленных систем автоматизации, измерительной техники и электронных контроллеров.

Основные характеристики серии:

• шаг контактов – 1,27 мм;
• допустимый ток – до 1,7 А на один контакт;
• рабочая температура – до +125°C;
• соответствие требованиям IEC 60603 Class 2 по устойчивости к вибрациям и ударным нагрузкам.

Подобные параметры позволяют применять разъемы в оборудовании, эксплуатируемом в условиях повышенных механических воздействий, сохраняя стабильность электрического контакта на протяжении всего срока службы.

Дополнение к семейству ERNI SMC

Новая серия не заменяет существующие разъемы ERNI SMC, а органично дополняет их. Обе линейки используют одинаковый шаг контактов 1,27 мм, благодаря чему разработчики получают возможность выбирать оптимальное решение в зависимости от условий эксплуатации.

Если серия AMP SMC essential ориентирована на стандартные промышленные устройства, то соединители ERNI SMC рассчитаны на применение в более тяжелых условиях. Они соответствуют требованиям IEC 60603 Class 1, предусматривающим повышенную стойкость к механическим нагрузкам, вибрациям и значительно большее количество циклов соединения и разъединения.

Во многих проектах это позволяет использовать единый конструктив печатных плат, выбирая конкретную серию разъемов уже исходя из требований к надежности и ресурсу оборудования.

Конструкция, повышающая надежность соединения

При разработке серии AMP SMC essential инженеры уделили особое внимание стабильности электрического контакта и удобству автоматизированной сборки. Конструкция разъемов предусматривает ряд технических решений, повышающих надежность эксплуатации.

Двусторонние пружинные контакты создают постоянное контактное усилие, благодаря чему уменьшается вероятность возникновения переходного сопротивления даже при воздействии вибраций или температурных колебаний. Такое исполнение способствует сохранению качества передачи сигналов в течение длительного времени.

Для увеличения механической прочности корпуса предусмотрены специальные центрирующие штифты, фиксирующие разъем на печатной плате. Это позволяет снизить нагрузку на паяные соединения и повысить устойчивость конструкции к сдвиговым усилиям, возникающим при монтаже и эксплуатации оборудования.

Дополнительную защиту обеспечивает встроенная система поляризации, исключающая неправильное соединение ответных частей. Направляющие фаски облегчают процесс стыковки и допускают отклонение при совмещении до ±0,7 мм, что особенно важно при слепом монтаже внутри компактных корпусов и ограниченном доступе к разъему.

Особенности применения шага контактов 1,27 мм

Использование соединителей с шагом 1,27 мм позволяет существенно повысить плотность размещения электрических цепей по сравнению с традиционными разъемами с шагом 2,54 мм. Фактически количество доступных контактов на одинаковой площади печатной платы может быть увеличено почти в два раза, что особенно актуально для современной промышленной электроники, систем управления, средств связи и встроенных вычислительных устройств.

Одновременно уменьшение расстояния между контактами предъявляет более высокие требования к проектированию печатных плат. Необходимо учитывать электрические зазоры и пути утечки, чтобы исключить вероятность пробоя изоляции или возникновения паразитных токов между соседними контактами при работе оборудования.

Чем отличаются классы IEC 60603

Различия между соединителями IEC 60603 Class 1 и Class 2 определяются не только областью применения, но и конструкцией контактной системы. В соединителях класса 1 используется более толстое золотое покрытие поверх никелевого подслоя, что обеспечивает повышенную стойкость к износу и коррозии при многократных циклах соединения.

Как правило, изделия класса 1 выдерживают до 500 циклов подключения и рассчитаны на эксплуатацию в условиях интенсивных вибраций, характерных для тяжелой промышленности, транспортной техники и специализированного оборудования. Разъемы класса 2 ориентированы примерно на 400 циклов соединения, что полностью соответствует требованиям большинства промышленных систем, где подключение выполняется сравнительно редко.

Стабильность контакта также обеспечивается двойной пружинной конструкцией. При изменении температуры до +125°C она компенсирует тепловое расширение материалов корпуса и контактных элементов, сохраняя необходимое контактное давление и предотвращая кратковременные потери сигнала.

Итоги

Серия AMP SMC essential от TE Connectivity представляет собой современное решение для построения компактных и надежных межплатных соединений в промышленной электронике. Сочетание шага контактов 1,27 мм, высокой плотности монтажа, устойчивости к механическим воздействиям и продуманной конструкции делает эти разъемы эффективным выбором для систем автоматизации, измерительного оборудования, контроллеров и других электронных устройств.

Благодаря совместимости с существующей линейкой ERNI SMC разработчики могут гибко выбирать компоненты в зависимости от требований конкретного проекта – от стандартных промышленных условий до эксплуатации в более жестких средах. Поставка продукции через Эиком обеспечивает отечественным разработчикам и производителям удобный доступ к современным соединительным решениям для создания надежной электронной аппаратуры.
