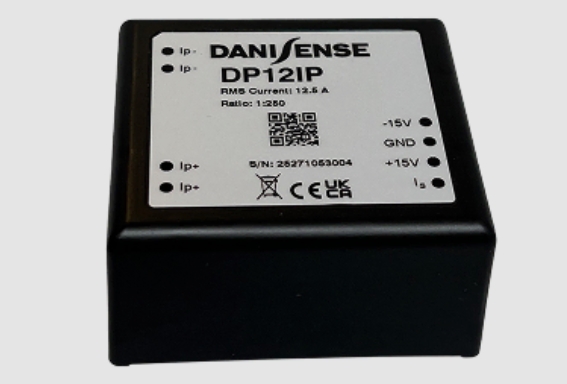

Danisense представил прецизионный трансдьюсер (преобразователь) тока DP12IP

Компания Danisense представила новую серию трансдьюсеров (преобразователей) тока DP12IP — модуль для изолированного измерения постоянного (DC) и переменного (AC) тока, разработанный для требовательных приложений силовой электроники с монтажом на печатную плату. Данный измерительный прибор нацелен на разработчиков, которым нужны компактные и одновременно высокоточные решения для встраиваемых систем измерения тока.

Конструкция и измерительные возможности

Новинка создана для интеграции в источники питания форм-фактора 1U и другое оборудование с ограниченным пространством для монтажа, где важен каждый миллиметр печатной платы. Ключевые технические параметры устройства приведены в таблице ниже.

Технология fluxgate и области применения

В основе преобразователя лежит компенсированная замкнутая технология fluxgate с фиксированной частотой возбуждения и детектированием нулевого потока по второй гармонике. Такая архитектура обеспечивает высокостабильные измерения с максимальной погрешностью линейности всего 10 миллионных долей (ppm). Устройство ориентировано на применение в источниках питания магнитов для ускорителей частиц, прецизионных сервоприводах для систем управления движением, стендах для тестирования аккумуляторов и системах анализа мощности.

Компактная интеграция fluxgate-технологии (феррозондовый метод) на плату обеспечивает точность измерения тока, необходимую силовой электронике нового поколения

По словам Лоика Моро, директора по продажам и маркетингу Danisense, именно сочетание данной технологии с компактной интеграцией на плату отвечает эксплуатационным требованиям к точному измерению тока в современных платформах силовой электроники.

Таким образом, DP12IP становится удобным решением для инженеров, которым нужна лабораторная точность измерений в условиях жестких габаритных ограничений современных плат. Компактный корпус, широкий диапазон измеряемых токов и минимальная погрешность позволяют использовать преобразователь как в промышленных системах питания, так и в лабораторном измерительном оборудовании, от источников питания для ускорителей частиц до стендов тестирования аккумуляторов.
