Твердотельная изоляция вместо реле в промышленной автоматике

Компания Infineon Technologies AG представила семейство твердотельных изоляторов ISSI20BxxF (Solid State Isolator, SSI) — компактное аппаратное решение для модернизации традиционных фотовольтаических и электромеханических релейных систем. Архитектура обеспечивает высокоэффективную передачу энергии и сигналов в модулях твердотельных реле (SSR), на входах и выходах программируемых логических контроллеров (ПЛК), а также в широком спектре систем промышленной автоматизации.

Технология трансформатора без сердечника и возможности твердотельной изоляции

В основе серии лежит запатентованная технология трансформатора без сердечника, позволяющая одновременно передавать рабочие сигналы и энергию через барьер изоляции для управления внешними силовыми ключами — без отдельного изолированного источника питания затвора. Такой подход даёт более высокую выходную мощность управления по сравнению с традиционными фотовольтаическими изоляторами (PVI), позволяя подбирать внешние силовые ключи в широком диапазоне под конкретные требования нагрузки.

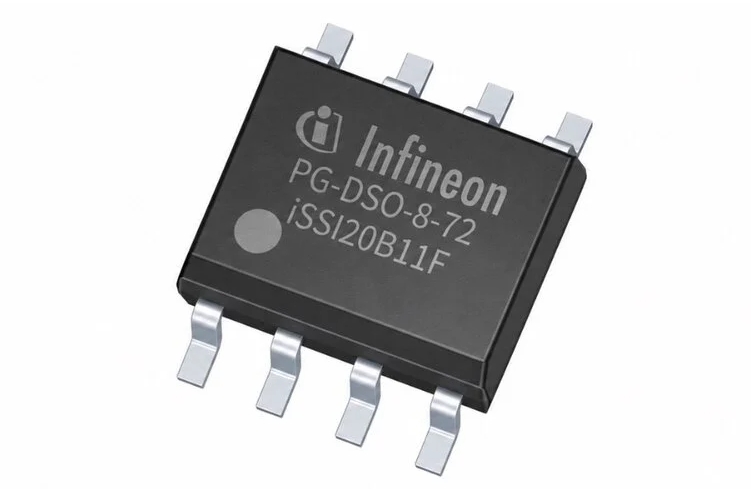

Серия выпускается в корпусе PG-DSO-8 150 mil и включает три варианта — ISSI20B02F, ISSI20B03F и ISSI20B11F. Габариты совпадают с существующими решениями на базе PVI, что упрощает интеграцию в пространственно ограниченные конструкции.

Замена электромеханических реле технологией трансформатора без сердечника устраняет механический износ, дребезг контактов и электрическую дугу, обеспечивая бесшумную работу и многократно увеличенный ресурс при интенсивной коммутации.

Встроенные механизмы защиты и сертификация безопасности

Для повышения надёжности и снижения зависимости от внешней обвязки семейство изоляторов оснащено рядом аппаратных механизмов защиты:

• защита от перегрузки по току;
• защита от перегрева;
• быстрое отключение при неисправности;
• функция фиксации отключения (latch-off);
• динамическое зажимание затвора Миллера — в отдельных вариантах;
• функция быстрого включения — в отдельных вариантах.

Все три устройства серии имеют класс изоляции 3 кВ (СКЗ) и расстояние утечки 4 мм, подтверждённые сертификацией UL 1577 по базовым требованиям изоляции. Такая архитектура применима в широком спектре задач — от автоматизированного тестового оборудования и лабораторных источников питания постоянного тока до телекоммуникационной инфраструктуры и низковольтной автоматизации зданий.

Вывод

Семейство ISSI20BxxF демонстрирует закономерный шаг в развитии промышленной изоляции: технология трансформатора без сердечника сочетает компактность стандартного форм-фактора, высокие токи управления затвором и встроенную многоуровневую защиту. Решение особенно востребовано там, где надёжность и минимизация внешней обвязки становятся ключевыми критериями выбора компонентов.
