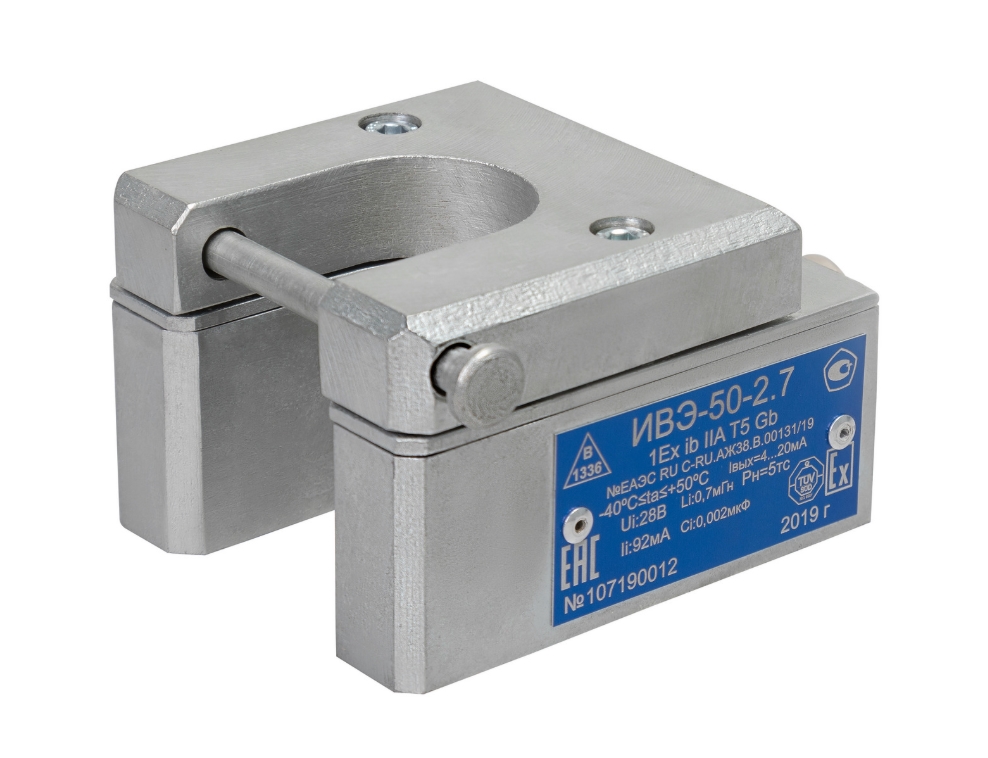

Датчики силы в промышленности: виды и особенности работы

Датчики силы, преобразующие механическое воздействие в ток, напряжение или цифровой сигнал, широко применяются не только в промышленной автоматике, но и в логистике, складских системах, научных исследованиях и ряде других сфер.

Они позволяют измерять различные виды нагрузок: сжатие, растяжение, изгиб и крутящий момент. При этом используются разные технологии измерения, а выбор конкретного решения определяется характеристиками измеряемой величины, условиями эксплуатации и задачами применения.

В автоматизированных системах наиболее распространены тензометрические датчики. Пьезоэлектрические решения применяются реже, однако их компактность и возможность интеграции, например, в корпуса электронных компонентов, делают их весьма перспективными.

Для менее требовательных задач иногда используются гидравлические датчики, работающие совместно с откалиброванными манометрами. Существуют также системы, основанные на изменении ёмкости или индуктивности, однако из-за сложности реализации и высокой чувствительности к условиям окружающей среды они чаще применяются в лабораторных установках.

Рассмотрим подробнее основные типы датчиков силы, их особенности и области использования.

Тензометрические датчики: устройство и сферы применения

Тензометрические датчики отличаются разнообразием конструкций и форм, что позволяет применять их для измерения различных видов механических нагрузок — от сжатия до крутящего момента.

Ключевым элементом такого датчика является тензорезистор. Его расположение на чувствительном элементе определяет, какая именно сила будет измеряться и в каком направлении.

Наиболее распространённым вариантом являются датчики сжатия, которые широко применяются в системах взвешивания. Они обычно имеют форму диска и устанавливаются под точкой приложения нагрузки.

Не менее популярны балочные датчики, фиксирующие изгибающий момент. Такие конструкции используются, например, в конвейерных системах или платформах, где необходимо измерять распределённую нагрузку.

Для измерения растягивающих усилий применяются датчики, устанавливаемые последовательно в тросах или тяговых механизмах. Они позволяют контролировать вес поднимаемых грузов или усилие натяжения.

Принцип работы тензометрических датчиков основан на изменении электрического сопротивления при деформации чувствительного элемента. В качестве резистивного элемента используется специальная проволока или тонкая плёнка, закреплённая на металлической основе, которая деформируется под действием силы.

Поскольку изменение сопротивления невелико, измерение выполняется с помощью мостовой схемы, где датчик является одной из ветвей. Для корректной работы требуется стабильный источник питания, так как перегрев может привести к искажению результатов.

Измерение сигнала осуществляется с помощью усилителя, который фиксирует разбаланс моста. В некоторых конструкциях применяются дополнительные тензорезисторы для компенсации температурных влияний и повышения точности.

Современные измерительные усилители выполняют не только функцию усиления сигнала, но и обеспечивают его обработку: фильтрацию, компенсацию влияния длины проводов и формирование выходного сигнала.

В ряде случаев датчики оснащаются встроенной электроникой — источником питания, усилителем и цифровым интерфейсом (например, токовым или последовательным), что упрощает их интеграцию в системы управления.

Тензометрические датчики применяются уже длительное время и хорошо зарекомендовали себя в промышленности. Они способны работать в широком диапазоне нагрузок — от долей ньютона до десятков тысяч килоньютонов.

К их преимуществам относятся высокая точность (погрешность порядка 0,01% от диапазона), хорошая линейность и устойчивость к перегрузкам до 150% от номинального значения.

Однако такие датчики чувствительны к температурным изменениям и воздействию влаги. Поэтому в реальных условиях эксплуатации требуется использование методов температурной компенсации и защитных герметичных корпусов.

Пьезоэлектрические датчики

По внешнему виду пьезоэлектрические датчики могут напоминать тензометрические, однако их принцип действия принципиально иной. В их основе лежит пьезоэффект: специальный чувствительный элемент генерирует электрическое напряжение при механической деформации.

Как и в случае с тензометрическими решениями, пьезоэлемент может быть закреплён на корпусе датчика, а направление измеряемой силы определяется его конструкцией и расположением.

Такие датчики нередко называют плёночными, поскольку они могут иметь компактное исполнение и легко интегрироваться в электронные устройства, включая корпуса микросхем. Одним из их преимуществ является устойчивость к перегрузкам — даже при значительных воздействиях характеристики чувствительности остаются стабильными.

Первоначально в подобных датчиках применялись кварцевые кристаллы, обладающие природными пьезоэлектрическими свойствами. Они отличаются высокой стабильностью параметров и хорошей повторяемостью результатов измерений.

Современные решения также используют керамические материалы и полимеры. Хотя они могут уступать кварцу по допустимым нагрузкам, такие материалы демонстрируют более высокую чувствительность, способны работать при повышенных температурах и обеспечивают более сильный выходной сигнал.

Одним из важных преимуществ пьезоэлектрических датчиков является возможность работы при значительной базовой нагрузке. Даже небольшие изменения силы на фоне большого статического усилия могут точно фиксироваться, поскольку электронная схема компенсирует избыточный заряд, не влияющий на полезный сигнал.

Типичный диапазон измерений таких датчиков достигает 0–5 кН, при этом они способны регистрировать быстро меняющиеся процессы с частотой до 100 кГц. Это делает их особенно востребованными при анализе вибраций, ударных нагрузок и акустических явлений.

Пьезоэлектрические датчики широко применяются не только в промышленности, но и в научных исследованиях: для регистрации звуковых волн, анализа распространения колебаний, изучения свойств материалов и даже мониторинга сейсмической активности.

Если датчик не интегрирован в электронную схему, для его работы требуется усилитель с высоким входным сопротивлением и соответствующими выходными характеристиками. На рынке доступны готовые решения, упрощающие внедрение таких датчиков в измерительные системы.

Гидравлические датчики

Гидравлические датчики, несмотря на своё название, не измеряют свойства жидкости напрямую, а используют её как промежуточную среду для передачи усилия.

Конструктивно такой датчик состоит из поршня и герметичного корпуса, заполненного жидкостью. При воздействии силы давление внутри системы увеличивается, и это изменение фиксируется откалиброванным манометром.

Подобный метод ориентирован скорее на визуальный контроль, чем на автоматическую обработку сигналов. Тем не менее он остаётся востребованным благодаря своей простоте, надёжности и отсутствию необходимости в электропитании.

Гидравлические датчики широко применяются в задачах, где важны устойчивость к внешним воздействиям и долговечность: например, в зажимных устройствах, тисках и других механических системах.

Диапазон измерений таких датчиков может достигать 10 000 кН, что делает их подходящими для работы с большими нагрузками.

Следует учитывать, что для интеграции в электронные системы требуется дополнительное оборудование, например преобразователи давления, так как сами по себе такие датчики не формируют электрический сигнал.

Альтернативные типы датчиков силы

Помимо основных типов, существуют и другие технологии измерения силы, применяемые в специализированных задачах.

К примеру, в некоторых весовых системах используются индуктивные датчики. В таких устройствах перемещение сердечника в магнитном поле катушки изменяет её индуктивность, что влияет на частоту генератора. Далее частотный сигнал преобразуется в значение силы или массы.

Аналогичным образом работают ёмкостные датчики, где одна из обкладок конденсатора подвижна и связана с измеряемым объектом. Изменение расстояния между пластинами приводит к изменению ёмкости, которое фиксируется измерительной схемой.

Существуют и более сложные методы, например, основанные на использовании лазерного излучения, отражённого от деформируемой поверхности. Такие решения обеспечивают высокую точность, однако применяются преимущественно в научных или специализированных установках.

В сравнении с тензометрическими и пьезоэлектрическими датчиками, альтернативные технологии реже используются в промышленности, но играют важную роль в узкоспециализированных задачах.

Итоговый вывод

Датчики силы являются важнейшим элементом современных систем автоматизации и контроля. Разнообразие технологий — от тензометрических и пьезоэлектрических до гидравлических и индуктивных — позволяет подобрать оптимальное решение для конкретных условий эксплуатации и задач.

Каждый тип датчиков имеет свои преимущества и ограничения: одни обеспечивают высокую точность, другие — надёжность и устойчивость к внешним воздействиям, третьи — возможность работы в экстремальных условиях.
