Безопасная установка розеток: с заземлением и без

Электрические розетки — это небольшие, но крайне важные элементы любой электросети. Именно через них осуществляется подключение бытовых приборов, зарядных устройств и осветительных систем. Несмотря на кажущуюся простоту, их установка требует внимательного подхода и строгого соблюдения правил безопасности.

От корректного монтажа зависит не только стабильная работа техники, но и защита людей и имущества от потенциальных рисков. Ошибки при подключении могут привести к перегреву проводки, коротким замыканиям, повреждению оборудования и даже возгоранию.

В данном материале пошагово рассматривается процесс установки розеток — как современных моделей с заземлением, так и устаревших вариантов, которые всё ещё встречаются в старом жилом фонде. Особое внимание уделено практическим аспектам монтажа и требованиям безопасности, обязательным к соблюдению перед началом работ.

Если для выполнения задачи требуются инструменты, измерительное оборудование или монтажные аксессуары, их можно подобрать в ассортименте компании Эиком.

Следует помнить: любые электромонтажные работы связаны с риском. Если возникают сомнения в правильности действий или обнаруживаются нестандартные условия, лучше обратиться к профессиональному электрику.

Основные понятия и разновидности розеток

Перед тем как приступить к установке, необходимо разобраться в базовых принципах работы электрической сети и типах используемых розеток.

В бытовых электросетях стандартным является напряжение 230 В переменного тока. Это означает, что направление движения тока периодически изменяется. Для подключения розетки используются проводники, каждый из которых выполняет свою функцию.

В современной электропроводке применяются три основных проводника:

• Фазный провод (L) — подаёт напряжение. Обычно имеет коричневую или чёрную изоляцию и представляет наибольшую опасность при контакте.
• Нейтральный провод (N) — замыкает электрическую цепь, обеспечивая возврат тока. Как правило, окрашен в синий цвет.
• Защитный провод (PE) — отвечает за безопасность, соединяя корпус оборудования с заземлением. Имеет жёлто-зелёную изоляцию.

Понимание назначения этих проводов является ключевым для правильного подключения розетки.

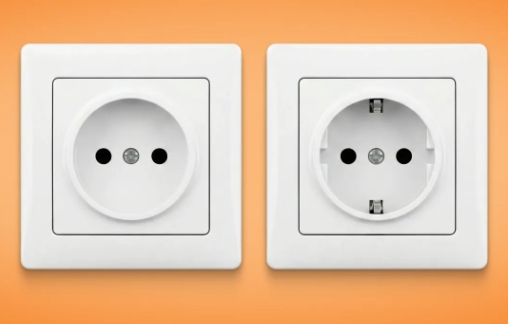

Розетки с заземлением (тип E)

Современные розетки с заземлением являются обязательным стандартом в большинстве европейских стран. Их легко распознать по металлическому контакту заземления, расположенному в верхней части.

Этот элемент соединён с защитным проводником PE и выполняет важную функцию: при повреждении изоляции ток утечки направляется в землю, что вызывает срабатывание защитных устройств и отключение питания.

Такие розетки используются в новых и модернизированных установках, а также в помещениях с повышенной влажностью — например, на кухнях и в ванных комнатах. Они необходимы для подключения техники класса I: стиральных машин, холодильников, посудомоечных машин и компьютеров.

Розетки без заземления (старый стандарт)

Розетки без заземляющего контакта — это устаревшее решение, характерное для старых электросетей. Они предназначены для подключения устройств с двойной изоляцией (класс II), не требующих дополнительной защиты.

К таким устройствам относятся зарядные адаптеры, небольшая бытовая техника и осветительные приборы с вилками типа Europlug (тип C).

Важно учитывать, что установка новых розеток без заземления в современных системах недопустима. При модернизации сети всегда следует переходить на более безопасные решения с защитным проводником.

Если в монтажной коробке отсутствует заземляющий провод, это указывает на необходимость обновления проводки, что должно выполняться специалистом.

Заземление и зануление: в чём разница

Для безопасной эксплуатации электроустановок важно различать два подхода к защите: заземление и зануление. Несмотря на схожую цель, это разные методы с точки зрения безопасности.

Что представляет собой заземление

Заземление — это современный и наиболее безопасный способ защиты. Он основан на соединении металлических частей оборудования с землёй через защитный проводник PE.

При возникновении неисправности ток уходит по этому проводнику, что приводит к срабатыванию автоматических выключателей или устройств защитного отключения. Это предотвращает поражение электрическим током.

Что такое зануление

Зануление применялось в старых системах электроснабжения. В этом случае защитный контакт соединялся с нейтральным проводом. Хотя такой подход обеспечивал отвод тока при аварии, он имел серьёзные недостатки. При обрыве общего проводника на корпусе оборудования могло появиться опасное напряжение.

По этой причине зануление сегодня считается устаревшим и небезопасным методом, не применяемым в современных установках.

Подготовка к установке: инструменты и безопасность

Перед началом монтажа необходимо тщательно подготовиться. Это включает подбор подходящих инструментов, материалов и строгое соблюдение правил техники безопасности.

Особое внимание следует уделить отключению питания, проверке отсутствия напряжения и использованию исправного инструмента. Только при соблюдении всех требований можно приступать к дальнейшим этапам установки.

Необходимые инструменты

Для корректного и безопасного выполнения монтажа следует заранее подготовить комплект инструментов:

• Индикатор напряжения (неоновый тестер или мультиметр) — обязательный прибор для проверки отсутствия напряжения в цепи.
• Отвертки с изоляцией (плоские и крестовые) — защищают от случайного контакта с токоведущими частями.
• Инструмент для снятия изоляции — обеспечивает аккуратную зачистку проводов без повреждения жил.
• Кусачки или пассатижи с изоляцией — используются для резки и формирования проводников.

Необходимые материалы

Перед началом работ убедитесь, что все комплектующие подготовлены:

• новая розетка подходящего типа;
• монтажная коробка (при необходимости замены или установки новой);
• соединители проводов (например, быстрозажимные клеммы) для удобного и надежного подключения.

Основные правила безопасности перед началом

Работа с электричеством требует строгого соблюдения техники безопасности. Перед началом обязательно выполните следующие действия:

• полностью отключите питание в распределительном щите, выключив соответствующий автомат;
• проверьте отсутствие напряжения непосредственно на месте установки с помощью тестера;
• убедитесь, что ни один из проводов не находится под напряжением.

Монтаж розетки: пошаговая инструкция

Ниже приведена последовательность действий, позволяющая правильно установить розетку. Важно соблюдать аккуратность и не пренебрегать мерами безопасности.

Шаг 1: Обесточивание линии и проверка

Найдите нужный автомат в щите и отключите питание. После этого обязательно проверьте тестером все провода в монтажной коробке, чтобы убедиться в отсутствии напряжения.

Шаг 2: Демонтаж старой розетки

Снимите декоративную панель, затем открутите механизм от монтажной коробки. Осторожно отсоедините провода. Рекомендуется зафиксировать их расположение — например, сделать фото перед разборкой.

Шаг 3: Подготовка проводов

Осмотрите изоляцию — при наличии повреждений её необходимо восстановить или заменить провод. При необходимости укоротите жилы и зачистите концы примерно на 10–12 мм.

Шаг 4: Подключение розетки с заземлением

Определите клеммы на корпусе устройства:

• L — фазный провод,
• N — нейтраль,
• ⏚ — заземление.

Подключите провода в соответствии с их назначением:

• фазу (коричневый или чёрный) — к клемме L;
• нейтраль (синий) — к клемме N;
• защитный провод (жёлто-зелёный) — к заземляющему контакту.

Надёжно зафиксируйте соединения, затянув винты или правильно установив провода в пружинные клеммы.

Шаг 5: Подключение розетки без заземления

Важно: данный вариант допустим только при замене старых розеток в системах без защитного проводника. Рекомендуется модернизация электропроводки. Подключите фазный и нейтральный провода к соответствующим клеммам. Использование зануления не рекомендуется и не применяется в современных установках.

Шаг 6: Установка механизма

Аккуратно уложите провода внутрь коробки, избегая перегибов и повреждений. Закрепите механизм розетки и установите декоративную рамку.

Шаг 7: Включение и проверка

Включите питание в щите. Проверьте работу розетки с помощью тестера или подключив простой прибор. Для розеток с заземлением желательно использовать специальный тестер, позволяющий убедиться в правильности подключения и наличии защитного контура.

Типичные ошибки при установке

Даже при наличии опыта возможны ошибки, которые могут привести к серьёзным последствиям. Наиболее распространённые из них:

• перепутаны фазный и нейтральный проводники;
• отсутствует или неправильно подключено заземление;
• слабая фиксация проводов в клеммах, вызывающая перегрев;
• повреждение изоляции в процессе монтажа;
• выполнение работ под напряжением.

Каждая из этих ошибок может стать причиной выхода оборудования из строя или возникновения пожара.

Когда стоит обратиться к специалисту

Несмотря на доступность процедуры, существуют ситуации, когда без помощи профессионала не обойтись.
Особенно это актуально для старых зданий, где используется устаревшая проводка, например алюминиевая, а схема подключения может быть неизвестна или нестандартна.

Обратитесь к электрику, если:

• вы не уверены в своих действиях;
• проводка имеет признаки износа или повреждений;
• тип системы электроснабжения вам неизвестен;
• требуется модернизация или прокладка новой линии;
• после установки возникают неисправности (срабатывают автоматы, отключается УЗО и т.д.).

Итоговый вывод

Установка электрической розетки — задача, требующая внимательности, знаний и строгого соблюдения правил безопасности. Даже простые на первый взгляд действия могут привести к серьёзным последствиям при неправильном выполнении.

Современные стандарты требуют обязательного использования заземления, которое обеспечивает высокий уровень защиты пользователя и оборудования. Устаревшие решения, такие как зануление, должны постепенно выводиться из эксплуатации.

Качественные материалы и комплектующие играют не менее важную роль. В ассортименте Эиком можно найти всё необходимое для электромонтажа — от розеток и кабелей до профессионального инструмента и компонентов для автоматизации.

Регулярная проверка состояния электросети, своевременная замена изношенных элементов и грамотный монтаж — это основа безопасной и надёжной эксплуатации любой электрической установки.
