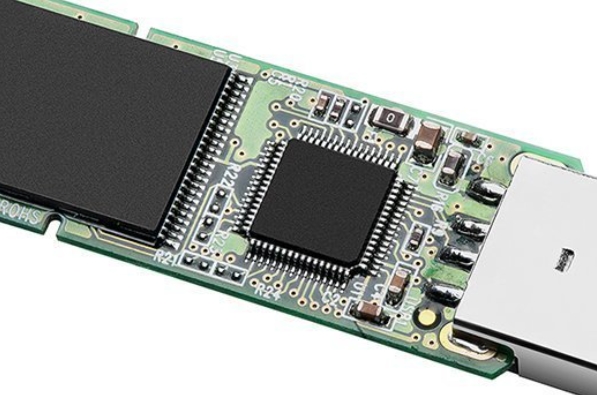

FLASH-память: принципы работы, архитектуры и типы

FLASH-память относится к категории энергонезависимых полупроводниковых решений, то есть способна сохранять данные даже при полном отключении питания. В отличие от более ранних технологий, таких как EEPROM, где стирание происходило побайтно, FLASH работает с блоками данных, что значительно ускоряет процессы записи и очистки. Само название связано с высокой скоростью удаления информации — «мгновенной вспышкой».

Сегодня FLASH-память является фундаментом цифровой инфраструктуры. Она применяется в смартфонах, фотоаппаратах, твердотельных накопителях, автомобильной электронике и множестве других устройств. Благодаря сочетанию надежности, компактности и универсальности, она стала стандартом хранения данных в современной технике.

Истоки технологии уходят в 1980-е годы, когда компания Toshiba представила первые решения этого типа. Развитие FLASH стало логическим продолжением EEPROM, но с существенным скачком в производительности и плотности хранения. С тех пор технология активно совершенствуется, обеспечивая рост емкости и скорости работы.

Конструкция FLASH-памяти

Несмотря на широкую сферу применения, внутренняя организация FLASH-памяти основана на четко продуманной и достаточно лаконичной архитектуре. Ключевую роль играет базовый элемент — ячейка памяти.

Базовый элемент: ячейка памяти

Основой любой FLASH-памяти является транзистор с плавающим затвором (Floating Gate). Его отличительная особенность — наличие изолированного затвора, расположенного между управляющим электродом и каналом проводимости.

Этот затвор способен удерживать электрический заряд. Именно наличие или отсутствие заряда определяет логическое состояние ячейки: «1» или «0». Изменение уровня заряда влияет на пороговое напряжение транзистора — параметр, при котором он начинает проводить ток.

Архитектуры FLASH-памяти

Организация соединений между ячейками определяет архитектуру памяти. Существует два основных подхода: NOR и NAND.

NOR FLASH

В архитектуре NOR ячейки соединяются параллельно. Такая структура обеспечивает быстрый произвольный доступ к данным и позволяет работать с отдельными байтами.

Благодаря этому NOR-память применяется в задачах, где важна мгновенная выборка кода — например, в микропрограммах встроенных систем или BIOS. Название архитектуры связано с аналогией логической схемы соединений с элементом NOR.

NAND FLASH

В NAND-архитектуре ячейки объединяются последовательно в цепочки. Это решение обеспечивает значительно более высокую плотность хранения, ускоряет последовательные операции записи и стирания, а также снижает стоимость одного бита.

Именно NAND-дизайн стал доминирующим в накопителях данных: SSD-дисках, картах памяти и USB-накопителях. Как и в предыдущем случае, название отражает сходство с логическими элементами NAND.

Физическая структура: переход от 2D к 3D

Первые поколения FLASH-памяти строились по планарному принципу (2D NAND), где ячейки располагались в одной плоскости. Однако с уменьшением технологических норм возникли ограничения по плотности и надежности.

Решением стала трехмерная архитектура 3D NAND, в которой ячейки размещаются слоями друг над другом. Это позволило значительно увеличить емкость, повысить производительность и улучшить ресурс работы памяти.

Принцип функционирования

Работа FLASH-памяти основана на управлении зарядом в ячейках и выполнении четырех базовых операций:

• Хранение данных: информация кодируется наличием или отсутствием заряда на плавающем затворе. Это напрямую влияет на электрические характеристики транзистора.
• Чтение (Read): осуществляется путем проверки проводимости транзистора при заданном напряжении. В зависимости от результата определяется логическое состояние.
• Запись (Program): реализуется за счет внедрения электронов в плавающий затвор, чаще всего с использованием туннелирования Фаулера–Нордгейма.
• Стирание (Erase): удаление заряда выполняется сразу для группы ячеек (блока), что отличает FLASH от EEPROM.

Типы FLASH-памяти по количеству бит в ячейке

В зависимости от числа бит, записываемых в одну ячейку, различают несколько типов FLASH-памяти.

SLC (Single-Level Cell)

Технология SLC предполагает хранение одного бита в ячейке.

Преимущества:

• максимальная скорость работы;
• высокая надежность и ресурс.

Недостатки:

• высокая стоимость;
• меньшая плотность хранения.

MLC (Multi-Level Cell)

MLC позволяет записывать два бита в одну ячейку, обеспечивая баланс между стоимостью, емкостью и производительностью.

TLC (Triple-Level Cell)

TLC хранит три бита в ячейке. Это увеличивает плотность данных и снижает стоимость, но уменьшает скорость и долговечность.

QLC (Quad-Level Cell)

QLC — это четыре бита на ячейку. Такой подход обеспечивает максимальную емкость при минимальной цене, но уступает по надежности и быстродействию.

PLC (Penta-Level Cell) — перспективы развития

Разработка PLC-памяти (5 бит на ячейку) демонстрирует стремление индустрии к дальнейшему увеличению плотности хранения. Однако рост емкости сопровождается усложнением контроля точности и снижением ресурса.

В целом наблюдается закономерность: чем больше бит хранится в одной ячейке, тем ниже скорость и долговечность, но выше экономическая эффективность.

Производительность и надежность

Ключевые параметры FLASH-памяти — это скорость работы, задержки и ресурс.

Скорость чтения и записи

Производительность зависит как от архитектуры (NOR или NAND), так и от типа ячеек (SLC–QLC). NOR обеспечивает быстрый произвольный доступ, тогда как NAND оптимизирована под работу с блоками данных.

Задержки доступа

NOR-память отличается низкой латентностью при случайном доступе, что важно для выполнения кода. NAND, напротив, показывает лучшие результаты при последовательной передаче данных, но имеет большие задержки при случайных операциях.

Ресурс (выносливость)

Каждая ячейка FLASH имеет ограниченное количество циклов записи/стирания (P/E).

Этот параметр напрямую зависит от типа памяти:

• SLC — до ~100 000 циклов;
• MLC — около 10 000;
• TLC — порядка 3 000;
• QLC — от нескольких сотен до ~2 000 циклов.

С увеличением числа уровней заряда в ячейке снижается точность считывания и ускоряется износ материала.

Надежность и сохранность данных

Под надежностью FLASH-памяти понимается способность носителя обеспечивать длительное и стабильное хранение информации без искажения или утраты. Этот параметр напрямую зависит от архитектуры памяти, условий эксплуатации (температура, влажность, механические воздействия), а также от количества циклов программирования/стирания (P/E). Существенную роль играют и встроенные алгоритмы контроля — системы коррекции ошибок и технологии управления износом, которые компенсируют физические ограничения ячеек и продлевают срок службы устройства.

Технологии повышения ресурса и стабильности

Для увеличения срока эксплуатации FLASH-памяти применяются специализированные аппаратные и программные механизмы:

• Код коррекции ошибок (ECC — Error Correction Code);
• Выравнивание износа (Wear Leveling);
• Управление дефектными блоками (Bad Block Management).

ECC (код коррекции ошибок) представляет собой алгоритмический механизм, позволяющий выявлять и исправлять ошибки, возникающие при чтении данных. Это особенно важно по мере старения памяти, когда вероятность сбоев возрастает.

Выравнивание износа обеспечивает равномерное распределение операций записи по всем ячейкам. Без этого механизма отдельные области памяти изнашивались бы значительно быстрее, что привело бы к преждевременному выходу устройства из строя.

Управление поврежденными блоками включает автоматическое обнаружение дефектных участков памяти и их исключение из дальнейшего использования. Контроллер перенаправляет данные в исправные области, поддерживая стабильность хранения.

Области применения FLASH-памяти

Благодаря сочетанию высокой скорости, энергоэффективности и компактности, FLASH-память широко используется в различных сферах.

Потребительская электроника

В бытовых устройствах FLASH-память применяется повсеместно. USB-накопители обеспечивают удобный перенос информации, а карты памяти форматов SD и microSD используются в фото- и видеотехнике, а также в портативных медиаплеерах, обеспечивая запись и воспроизведение мультимедийного контента.

Мобильные устройства

Смартфоны и планшеты используют FLASH-память в качестве основного хранилища данных. На ней размещаются операционная система, приложения и пользовательский контент. Рост требований к мультимедиа и приложениям стимулирует развитие решений с увеличенной емкостью.

Персональные компьютеры и серверные системы

В ПК и серверах FLASH-память реализуется в виде твердотельных накопителей (SSD). Такие устройства значительно превосходят традиционные жесткие диски по скорости доступа, времени загрузки и устойчивости к механическим воздействиям. В серверной инфраструктуре SSD критически важны для повышения производительности операций ввода-вывода.

Встраиваемые системы

В embedded-решениях FLASH-память используется для хранения прошивок, параметров конфигурации и служебных данных. Она является ключевым элементом в бытовой технике, промышленной автоматике и специализированных устройствах.

Автомобильная электроника

В автомобильной отрасли FLASH-память применяется в навигационных системах, мультимедийных комплексах и регистраторах данных. Здесь предъявляются повышенные требования к надежности, устойчивости к вибрациям и экстремальным температурам.

Промышленность и научные исследования

В промышленной среде FLASH-память используется в контроллерах, системах мониторинга и измерительном оборудовании. В научных установках она служит для хранения экспериментальных данных и конфигураций оборудования. В этих условиях особенно важны долговечность и устойчивость к внешним воздействиям.

Телекоммуникации и сетевые решения

Сетевое оборудование — маршрутизаторы, коммутаторы и телекоммуникационные узлы — используют FLASH-память для хранения прошивок, конфигураций и журналов событий, обеспечивая стабильную работу инфраструктуры.

Центры обработки данных

В дата-центрах FLASH-память является основой высокопроизводительных систем хранения. SSD ускоряют работу баз данных, транзакционных систем и аналитических платформ, что критически важно для облачных сервисов и веб-приложений.

Ограничения и проблемные аспекты FLASH-технологии

Несмотря на значительные преимущества, технология имеет ряд ограничений.

Ограниченный ресурс

Основным недостатком является конечное количество циклов записи/стирания. Со временем ячейки деградируют, что может привести к ошибкам хранения. При этом SLC-память обладает максимальной долговечностью, но уступает по плотности хранения и стоимости, тогда как MLC, TLC и QLC увеличивают емкость за счет снижения ресурса.

Снижение производительности

По мере заполнения накопителя скорость записи может снижаться. Это связано с необходимостью дополнительных операций — очистки блоков и перераспределения данных. Увеличение числа ошибок также требует более активного использования ECC, что влияет на общую производительность.

Безопасность информации

Как и любой носитель, FLASH-память подвержена рискам потери данных вследствие аппаратных сбоев, программных ошибок или кибератак. В случае утраты устройства возможен несанкционированный доступ к информации, поэтому критически важно применять методы шифрования.

Себестоимость производства

Современные технологии, такие как 3D NAND, требуют сложных производственных процессов и высокоточного оборудования, что увеличивает стоимость. Однако развитие технологий и конкуренция постепенно снижают цену за гигабайт.

Итоги и перспективы развития

В ходе рассмотрения были проанализированы ключевые принципы функционирования FLASH-памяти: от структуры ячеек и механизмов хранения заряда до различий архитектур NOR и NAND и эволюции типов памяти от SLC к QLC.

FLASH-технология кардинально изменила подход к хранению данных, обеспечив высокую скорость, компактность и энергоэффективность. Сегодня она является основой большинства цифровых устройств — от портативной электроники до масштабных серверных систем.

Дальнейшее развитие связано с совершенствованием 3D NAND, увеличением плотности хранения (включая перспективные PLC-ячейки), а также внедрением новых материалов и интеллектуальных алгоритмов управления памятью.

В перспективе роль FLASH-памяти будет только усиливаться. Она останется ключевым элементом в таких направлениях, как искусственный интеллект, облачные вычисления, автомобильная электроника и промышленная автоматизация. Высокая скорость доступа к данным и надежность хранения делают эту технологию фундаментальной для цифровой инфраструктуры будущего.
