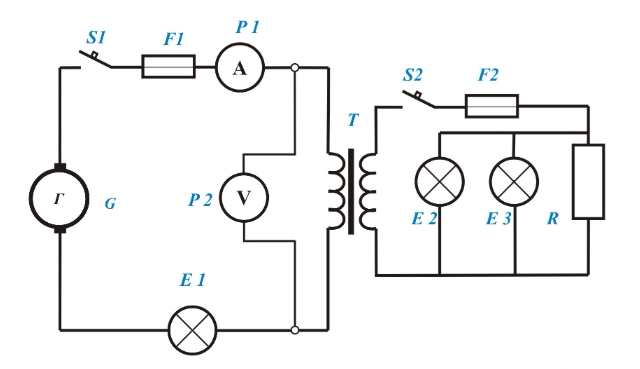

Электрическая маркировка и схемы: система условных обозначений

На первый взгляд электрическая и электронная маркировка может показаться неподготовленному человеку хаотичным набором линий, стрелок и символов различной формы и цвета. Однако на практике такая маркировка представляет собой строго структурированную систему графических обозначений, отражающую реальные физические соединения и конфигурацию электрической цепи. Корректно выполненная схема наглядно демонстрирует принцип работы системы и служит базой как для монтажа, так и для диагностики неисправностей.

Электрические схемы могут включать в себя от нескольких до сотен условных обозначений, соединенных между собой линиями различной формы и толщины. Чтение таких схем, как правило, осуществляется слева направо и сверху вниз, что соответствует логике прохождения электрического сигнала или питания в системе.

Роль символов в электрических и электронных схемах

Графические обозначения электрических и электронных компонентов являются неотъемлемой частью любой схемы. Каждый символ представляет конкретный элемент — резистор, конденсатор, транзистор, выключатель или источники питания — и одновременно указывает точки его подключения к другим компонентам цепи.

Такие символы позволяют компактно и однозначно передать информацию о составе схемы без необходимости текстовых пояснений. Благодаря этому специалисты по проектированию, монтажу и обслуживанию электрооборудования могут быстро ориентироваться в конструкции системы, независимо от языка или страны происхождения документации.

Электрические цепи и принципы построения схем

Электрическая или электронная цепь представляет собой замкнутый путь, по которому электрический ток передается от источника питания к потребителям и обратно. Схема цепи служит своеобразной картой движения тока и помогает понять взаимосвязь всех элементов системы.

Существуют различные виды схем. Упрощенные графические или однолинейные схемы ориентированы на пользователей без специальной подготовки и используют интуитивно понятные изображения — например, прямые линии для проводов или простые пиктограммы для выключателей. Более сложные принципиальные схемы применяются профессионалами и содержат стандартизированные отраслевые символы, отражающие технические характеристики компонентов.

В зависимости от назначения различают схемы питания, освещения, управления или полные принципиальные схемы электронных устройств. Несмотря на развитие технологий, базовый принцип построения схем остается неизменным: каждая схема отображает путь соединения всех элементов системы. При этом сами обозначения и их детализация эволюционируют вместе с усложнением современной электроники.

Хорошим примером такой эволюции является символ резистора. Ранее он мог использоваться для обозначения индуктивных элементов и изображался в виде зигзагообразной линии. Сегодня резистор обозначается вытянутым прямоугольником с указанием номинального сопротивления в омах, что более точно отражает его функцию.

Стандартизация электрических обозначений

В прошлом электрические символы значительно различались в зависимости от страны и производителя оборудования. В настоящее время большинство обозначений стандартизировано и применяется на международном уровне. Несмотря на отсутствие действующего национального стандарта в ряде стран, широко используются символы, описанные в ранее действовавших документах, таких как PN-EN 60617.

Хотя данный стандарт был отменен без прямой замены, его обозначения до сих пор применяются при разработке проектной документации, включая схемы, входящие в строительные и инженерные проекты. Это обеспечивает преемственность и понятность электрических схем для специалистов разных поколений.

Маркировка элементов в электрическом монтаже

Для человека без опыта электрические схемы могут выглядеть чрезмерно сложными. Каждый элемент системы имеет собственное графическое и буквенное обозначение, указывающее его назначение и характеристики.

К базовым элементам маркировки относятся символы клемм, соединений, проводов и разъемов. Часто рядом с обозначением указывается фаза, к которой относится соединение.

В стандартной трехфазной системе применяются следующие обозначения:

• L1 — первая фаза, коричневый цвет;
• L2 — вторая фаза, черный цвет;
• L3 — третья фаза, серый цвет.

Неразъемные соединения проводов на схемах обозначаются сплошной черной точкой. Существенное значение имеет также маркировка проводников: нулевой рабочий провод обозначается символом N и окрашивается в синий цвет, защитный провод PE имеет желто-зеленую изоляцию и отвечает за заземление.

Каждый выключатель, осветительная точка, вентилятор или другое устройство имеет собственное условное обозначение. Количество используемых символов настолько велико, что даже профессионалам требуется длительная практика для уверенного чтения схем.

Буквенные коды элементов на схемах

Отдельную группу составляют буквенные обозначения компонентов, регламентированные стандартом IEC 750. Они позволяют быстро определить тип элемента без необходимости изучения его графического символа.

Например, буква R обозначает резисторы, C — конденсаторы, M — электродвигатели, K — реле и контакторы, T — трансформаторы, а X — клеммы и разъемы. Такая система буквенных кодов делает схемы более компактными и удобными для анализа, особенно в сложных электронных устройствах.

Условные обозначения в электронных схемах

Электронные схемы могут включать сотни различных символов, отражающих как простейшие компоненты — батареи или резисторы, так и сложные полупроводниковые устройства. Для их создания используются как ручные методы, так и специализированное программное обеспечение.

Применение программ для проектирования электронных схем дает ряд существенных преимуществ:

• высокая скорость создания схем любой сложности;
• доступ к обширным библиотекам условных обозначений;
• возможность хранения и передачи документации в цифровом виде;
• точное позиционирование элементов;
• простота внесения изменений и доработок.

Вывод

Электрическая и электронная маркировка является универсальным языком, позволяющим точно и наглядно описывать работу электрических и электронных систем. Понимание условных обозначений, стандартов и принципов построения схем значительно упрощает проектирование, монтаж и обслуживание оборудования. Несмотря на кажущуюся сложность, логика электрических схем остается последовательной и понятной, а освоение этого «языка» открывает доступ к глубокому пониманию современных технологий и инженерных решений.
