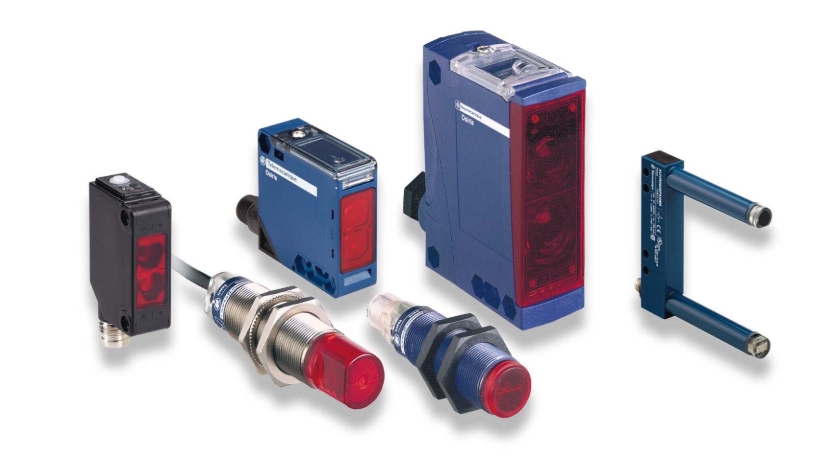

Фотоэлектрические датчики: надежное обнаружение в промышленной автоматизации

Фотоэлектрические датчики широко применяются в системах промышленной автоматизации и являются одним из ключевых элементов контроля технологических процессов. Ведущие производители, такие как Panasonic, Omron и Autonics, разрабатывают решения для самых разных отраслей — от машиностроения до пищевой промышленности. Компания Эиком как дистрибьютор продукции этих брендов предлагает как универсальные, так и специализированные модели фотоэлектрических датчиков, адаптированные под конкретные задачи.

Краткие сведения о технологии

• Фотоэлектрические датчики фиксируют объекты за счет отражения или прерывания светового потока.
• Существует несколько конструктивных исполнений: компактные, отражательные и барьерные.
• Подбор датчика осуществляется с учетом размеров, формы, цвета и прозрачности объекта.
• Для специальных задач используются модели с лазерным излучением или временем отклика менее 1 мс.
• Условия эксплуатации напрямую влияют на срок службы, поэтому важно учитывать степень защиты корпуса (например, IP67).
• Цвет и материал объекта могут существенно изменять дальность и стабильность обнаружения.
• В ассортименте Эиком представлены фотоэлектрические датчики Panasonic, Omron и Autonics для стандартных и нестандартных применений.

Принцип действия фотоэлектрических датчиков

Фотоэлектрический датчик регистрирует изменение интенсивности электромагнитного излучения — видимого света, инфракрасного диапазона или лазерного луча. В основе конструкции лежат излучающий и принимающий элементы, настроенные таким образом, чтобы минимизировать влияние внешних источников света и электромагнитных помех.

Когда сформированный и модулированный световой луч сталкивается с объектом или отражающей поверхностью, сигнал возвращается в приемник. Далее электроника датчика преобразует его в электрический импульс, который передается в систему управления или непосредственно на исполнительный механизм.

Конструктивные исполнения фотоэлектрических датчиков

В зависимости от расстояния обнаружения и особенностей монтажа применяются три основные схемы:

• Компактные датчики — передатчик и приемник размещены в одном корпусе. Они занимают минимум места и подходят для контроля объектов на небольших дистанциях.
• Отражательные системы — дополнительно используют отражатель, возвращающий световой луч обратно в датчик. Такое решение оптимально для средних расстояний.
• Барьерные датчики — излучатель и приемник выполнены в виде отдельных устройств и устанавливаются друг напротив друга. Объект определяется при перекрытии светового потока, что обеспечивает максимальную дальность и стабильность.

Критерии выбора фотоэлектрического датчика

Подбор датчика всегда начинается с анализа задачи. Для обнаружения крупных непрозрачных объектов хорошо подходят универсальные серии, такие как CX-411-x от Panasonic. Эти датчики отличаются компактными размерами (11,2x31x20 мм), стабильной работой при слабом освещении и поддержкой различных типов подключений, включая разъемы M8 и M12 с кабелем длиной 300 мм.

Для более сложных задач применяются специализированные решения. Прозрачные объекты эффективно обнаруживаются датчиком BTS30-LDTL-P от Autonics, который обладает временем реакции менее 1 мс. Для фиксации мелких деталей оптимальны лазерные фотоэлектрические датчики. Здесь выделяются серии EX-L2xx от Panasonic и E3Z-LL от Omron, доступные у Эиком. Эти устройства обеспечивают высокую точность и комплектуются кабелем длиной до 2 метров, что упрощает монтаж вне шкафов управления.

Влияние условий эксплуатации на работу датчиков

В реальных производственных условиях фотоэлектрические датчики подвергаются воздействию пыли, влаги, вибраций и перепадов температуры. Поэтому для эксплуатации в сложной среде рекомендуется выбирать модели с повышенной степенью защиты. Так, датчики серии BJR от Autonics имеют корпус с классом защиты IP67, обеспечивающий надежную работу даже при прямом воздействии воды и загрязнений.

Не менее важным фактором является цвет и материал контролируемого объекта. Поскольку большинство датчиков работают по принципу отражения света, темные или глянцевые поверхности могут снижать дальность обнаружения. В линейке продукции Эиком представлены решения с рабочим диапазоном от 0 до 60 метров. Если требуется точное распознавание цвета, например, для выявления дефектных изделий на конвейере, целесообразно использовать цветовые датчики серии BC15-LDT-C от Autonics.

Фотоэлектрические датчики в ассортименте Эиком

Компания Эиком предлагает широкий выбор стандартных и специализированных фотоэлектрических датчиков Panasonic, Omron и Autonics. Благодаря универсальности, высокой надежности и разнообразию исполнений такие устройства одинаково эффективно применяются как на крупных промышленных предприятиях, так и на небольших производственных линиях.

Фотоэлектрические датчики являются универсальным и надежным инструментом обнаружения в промышленной автоматизации. Правильный выбор типа датчика, учет условий эксплуатации и характеристик объекта позволяют добиться высокой точности и стабильности работы системы. Ассортимент Эиком охватывает как базовые, так и специализированные решения, что дает возможность подобрать оптимальный вариант для любой производственной задачи.

Вопросы и ответы о фотоэлектрических датчиках

Что представляют собой фотоэлектрические датчики и по какому принципу они функционируют?

Это бесконтактные устройства контроля, которые фиксируют наличие объекта за счет отражения или перекрытия светового луча. Отсутствие механического контакта снижает износ и увеличивает срок службы оборудования.

Какие разновидности фотоэлектрических датчиков используются в промышленности?

Наиболее распространены три типа: рассеивающие датчики, отражательные с отдельным отражателем и барьерные системы с разнесенным передатчиком и приемником.

Как правильно выбрать датчик под конкретную задачу?

Необходимо учитывать свойства объекта (размер, прозрачность, цвет), требуемую дальность обнаружения и условия эксплуатации. Для сложных условий подойдут модели с высокой степенью защиты корпуса, а для прозрачных объектов — лазерные решения.

Какие моменты важны при установке фотоэлектрического датчика?

Следует строго соблюдать рекомендованное рабочее расстояние, учитывать отражающие свойства поверхности объекта и минимизировать влияние загрязнений и постороннего света.

С какими ограничениями можно столкнуться при использовании фотоэлектрических датчиков?

На точность работы могут влиять пыль, влага, интенсивное внешнее освещение, а также темные или прозрачные объекты. В подобных случаях применяются специализированные модели.

Насколько энергоэффективны современные фотоэлектрические датчики?

Современные устройства разрабатываются с учетом минимального энергопотребления и рассчитаны на длительную эксплуатацию без снижения характеристик.
