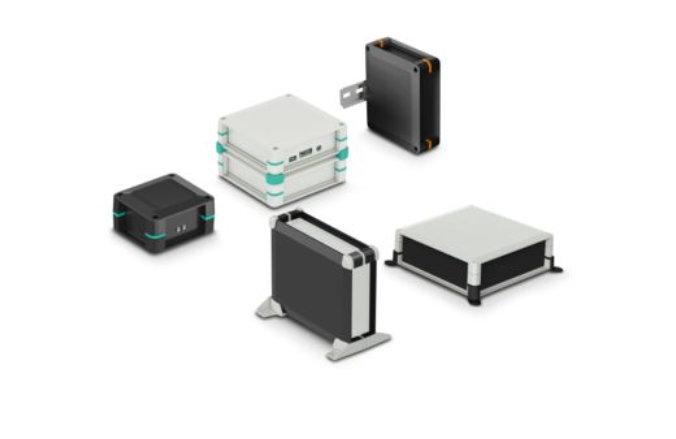

Универсальные корпуса для электроники: области применения и критерии выбора

Любое электронное или электрическое оборудование нуждается в надежной оболочке, которая защищает чувствительные компоненты от механических воздействий, загрязнений, влаги и неблагоприятных климатических факторов. Именно такую функцию выполняют корпуса для электроники, обеспечивая безопасную и стабильную работу устройств в различных условиях эксплуатации.

Корпуса применяются не только производителями электронных приборов, но и монтажниками, сервисными инженерами, специалистами по ремонту и модернизации оборудования. Кроме того, они активно используются радиолюбителями и энтузиастами, занимающимися разработкой собственных электронных проектов.

Функции и особенности электронных корпусов

Универсальные корпуса для электроники, как правило, имеют форму закрытых коробов и изготавливаются из огнестойких или негорючих материалов. Чаще всего это пластик ABS, поликарбонат или алюминий. При выборе корпуса важно учитывать не только его габариты и геометрию, но и наличие заводских вводов для кабелей, технологических углублений, мест под крепление плат и модулей, а также свойства материала.

Основная задача корпуса заключается в защите электронных систем от внешних факторов, включая механические удары, электромагнитные помехи, пыль и влагу. Монтажные корпуса часто применяются для сборки распределительных, защитных и измерительных модулей, используемых в системах учета и распределения энергоресурсов в зданиях. Более компактные корпуса предназначены для защиты отдельных электронных узлов и предотвращения их преждевременного старения под воздействием ультрафиолета.

Широкий ассортимент корпусов, представленных на рынке и доступных через Эиком, позволяет подобрать оптимальное решение с учетом назначения, места установки и характеристик защищаемого оборудования. При этом важно, чтобы корпус соответствовал действующим нормам безопасности и имел необходимые сертификаты, особенно если он используется в цепях с повышенными токами и напряжениями.

Разновидности корпусов для электроники

Электронные корпуса различаются по форме, конструкции и области применения. Универсальные модели можно классифицировать по нескольким основным категориям.

Универсальные корпуса общего назначения

Наиболее востребованной группой являются универсальные корпуса. Они обычно выполнены в виде прямоугольных или параллелепипедных коробов с одной или несколькими съемными либо глухими панелями. Крышки могут фиксироваться защелками или крепиться болтами, обеспечивая как быстрый доступ к внутренним компонентам, так и надежную защиту.
Такие корпуса чаще всего изготавливаются из ABS-пластика или алюминия и подходят для широкого спектра задач — от размещения простых электронных схем до установки более сложных модулей управления.

Корпуса для измерительной и лабораторной аппаратуры

Отдельную группу составляют аппаратурные корпуса, предназначенные для размещения измерительных, диагностических и лабораторных приборов. Они сочетают в себе функциональность и эстетичный внешний вид, что делает их особенно востребованными в научных, образовательных и исследовательских проектах. К этой же категории относятся пультовые исполнения.

Пультовые корпуса для операторских панелей

Пультовые корпуса, часто выполненные в трапециевидной форме, разработаны с учетом эргономики рабочего места оператора. Они позволяют удобно размещать панели управления, дисплеи, кнопки и органы индикации. Конструкция таких корпусов предусматривает возможность самостоятельного выполнения отверстий под элементы управления, а также наличие внутренних креплений для печатных плат. Примером подобного решения является корпус TEKO 101.9.

Настенные корпуса для стационарного монтажа

Корпуса настенного типа предназначены для вертикальной установки на стены и используются для защиты распределительных устройств, модулей управления и автоматики. Большинство моделей оснащается предварительно подготовленными отверстиями под кабельные вводы, прозрачными откидными крышками и прочными петлями, обеспечивающими надежный монтаж и удобство обслуживания.

Корпуса для установки на DIN-рейку

Корпуса, рассчитанные на монтаж на DIN-рейку, широко применяются в распределительных щитах и шкафах управления. Они позволяют быстро закреплять устройства на стандартных рейках, обеспечивая компактное и аккуратное размещение оборудования. Такие корпуса часто оснащаются кнопками включения, клеммными зажимами и направляющими для установки печатных плат.

Корпуса для источников питания

Специализированные корпуса для блоков питания используются для размещения устройств, подключаемых к электросети. Существуют как модели для стационарного монтажа, так и варианты с интегрированной вилкой, которые подключаются напрямую в розетку. Такие корпуса обеспечивают дополнительную защиту элементов питания и повышают безопасность эксплуатации.

Ключевые параметры выбора корпуса

При подборе корпуса для электронного оборудования необходимо учитывать сразу несколько характеристик и конструктивных особенностей. В первую очередь обращают внимание на назначение, форму, наличие технологических углублений и вводов для кабелей, а также на тип устройств, которые будут размещены внутри.

Материалы изготовления корпусов

Материал корпуса напрямую влияет на его прочность, допустимый температурный диапазон и степень защиты от внешних воздействий. Большинство универсальных корпусов выполнено из ABS-пластика, который отличается хорошей ударной стойкостью, устойчивостью к нагреву и долговечностью при кратковременных перегрузках.

Однако ABS чувствителен к ультрафиолетовому излучению и неблагоприятным погодным условиям. В таких случаях применяются корпуса из огнестойких полистиролов или поликарбоната. Максимальный уровень механической защиты обеспечивают алюминиевые корпуса, которые часто используются на открытом воздухе или в тяжелых промышленных условиях. Дополнительным преимуществом алюминия является эффективное экранирование от электромагнитных помех, как, например, у корпуса TEKO 1/A.1.

Класс защиты IP

При эксплуатации корпусов вне помещений особое значение имеет степень защиты от пыли и влаги. Для большинства наружных применений достаточным считается уровень IP54. В более жестких условиях используются герметичные корпуса с защитой до IP67. Примером такого решения является корпус BOPLA BA-100806-7024, рассчитанный на работу во влажной и загрязненной среде.

Габаритные размеры корпуса

Размеры корпуса являются одним из ключевых параметров выбора. Его внутренний объем должен превышать размеры размещаемой системы, обеспечивая запас для прокладки кабелей, вентиляции и возможной модернизации. Правильно подобранные габариты упрощают обслуживание оборудования и позволяют в будущем расширять функциональность устройства без замены корпуса.

Универсальные корпуса для электроники являются неотъемлемой частью современных электрических и электронных систем. Грамотный выбор типа корпуса, материала, степени защиты и размеров позволяет обеспечить надежную работу оборудования, продлить срок его службы и повысить безопасность эксплуатации. Ассортимент решений, представленных через Эиком, дает возможность подобрать оптимальный решение как для простых проектов, так и для сложных промышленных задач.
