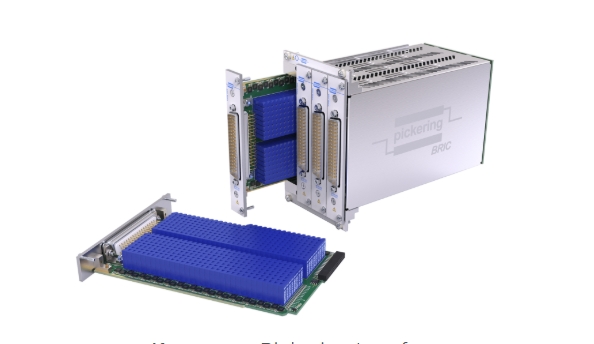

Герконовые реле снижают тепловую ЭДС в точных измерениях

Компания Pickering Electronics представила сравнительные результаты испытаний компактных герконовых реле Series 120. Новые данные показывают, что устройства позволяют заметно уменьшить термоэлектродвижущую силу в миниатюрных низковольтных схемах. Такие решения ориентированы на тестирование полупроводников, автоматизированные измерительные комплексы и системы высокоточного сбора данных, где особенно важно не допускать искажений полезного сигнала.

Проблема сохранения сигнала в компактных тестовых системах

По мере роста плотности монтажа печатных плат в автоматизированных испытательных установках возрастает влияние компонентов коммутации на итоговую точность измерений. При работе с сигналами микровольтового уровня даже небольшая тепловая ЭДС, возникающая на контактах реле, способна стать источником заметной погрешности и ухудшить достоверность полученных данных.

Для прецизионных измерительных трактов важно не только переключить цепь, но и сохранить исходные параметры измеряемого сигнала без паразитных смещений.

Поэтому реле для подобных задач должно одновременно занимать минимум места на плате, обеспечивать стабильную коммутацию и не вносить в измерительный канал дополнительные напряжения. Особенно актуально это для многоканальных модулей, где устройства устанавливаются рядом друг с другом в ограниченном пространстве.

Снижение тепловой ЭДС и принцип работы

Реле Series 120 рассчитаны на шаг установки 4 мм, а их посадочная площадь составляет всего 3,9 × 3,9 мм. Компактное исполнение позволяет плотно размещать компоненты на плате. Согласно опубликованным данным, итоговое тепловое смещение у Series 120 составило около 46 мкВ. Для сопоставимого реле того же класса этот показатель достигал примерно 403 мкВ.

Испытания показали сокращение нежелательного напряжения на 88,5%, что критично при регистрации слабых и высокочувствительных сигналов.

В конструкции применяются герконовые переключатели измерительного класса, рассчитанные на стабильную работу в течение миллиардов циклов. Реле сохраняют ключевые преимущества герконовой технологии и дополнительно используют бескаркасную катушку, а также запатентованную технологию SoftCenter, повышающую механическую устойчивость устройства.

Основные характеристики и конструктивные особенности реле:

• Шаг установки на печатной плате — 4 мм.
• Размер занимаемой площади — 3,9 × 3,9 мм.
• Тепловая ЭДС — около 46 мкВ.
• Снижение паразитного напряжения — до 88,5%.
• Высокое сопротивление изоляции и низкие токи утечки.
• Низкое контактное сопротивление.
• Ресурс работы — до миллиардов циклов коммутации.
• Бескаркасная катушка и технология SoftCenter.

Менеджер направления герконовых реле Pickering Electronics Роберт Кинг отметил, что уменьшение размеров компонентов и уплотнение тестовых систем требуют учитывать ошибки, которые способно создавать само коммутационное оборудование. В сравнительном тесте Series 120 обеспечили примерно в 8,7 раза меньшую тепловую ЭДС, чем сопоставимое 4-миллиметровое реле.

Чем ниже паразитное термоэлектрическое напряжение, тем точнее система передает и фиксирует полезный сигнал при низкоуровневых измерениях.

Таким образом, миниатюрные герконовые реле Series 120 могут стать практичным решением для разработчиков плотных измерительных модулей, оборудования ATE и систем контроля полупроводников. Они сочетают компактные габариты с низкой тепловой ЭДС, помогая снизить погрешности и повысить надежность точной коммутации.
