L4983: контроллер коррекции коэффициента мощности для мощной электроники

Компания STMicroelectronics представила контроллер L4983, предназначенный для систем коррекции коэффициента мощности в мощных импульсных источниках питания. Микросхема рассчитана на повышающие предварительные стабилизаторы, работающие в режиме непрерывной проводимости тока, и может применяться в промышленном, медицинском, серверном и потребительском оборудовании.

L4983 объединяет функции управления PFC-каскадом и мощный драйвер, позволяя создавать компактные источники питания с высокой стабильностью и меньшим количеством внешних деталей.

В основе устройства используется собственная схема эмуляции умножителя, дополненная алгоритмами снижения искажений. Такое решение помогает управлять PFC-каскадом при изменяющейся нагрузке, поддерживать стабильную работу преобразователя и уменьшать число внешних пассивных компонентов. Встроенный двухтактный выходной каскад обеспечивает ток до 7 А в режиме поглощения и до 3 А в режиме источника, что позволяет напрямую управлять мощными переключающими элементами.

Применение в мощных источниках питания

Контроллер ориентирован на устройства с выходной мощностью от нескольких сотен ватт до нескольких киловатт. Он подходит для промышленных систем электропитания, медицинской аппаратуры, производительных светильников, корпоративных серверов, персональных компьютеров и бытовой техники. В таких устройствах требуется соблюдать международные нормы по гармоническим составляющим потребляемого тока, включая EN 61000-3-2 и японский стандарт JEIDA-MITI.

Использование PFC-контроллера позволяет улучшить форму входного тока и приблизить коэффициент мощности к единице. Это снижает нагрузку на электросеть, помогает выполнить нормативные требования и повышает эффективность работы мощной электроники.

Энергосберегающие режимы

Для соответствия современным требованиям по энергопотреблению контроллер получил три режима пониженного энергопотребления. Они учитывают рекомендации программ US Energy Star, европейской директивы Ecodesign и Кодекса поведения ЕС для сетевых адаптеров.

• Burst Mode: автоматически останавливает коммутацию во время отсутствия или минимальной нагрузки и возобновляет работу мгновенно при её увеличении, не требуя процедуры мягкого перезапуска.
• Idle Mode: полностью приостанавливает переключения и отключает внутренний усилитель ошибки через внешний управляющий вывод.
• Disable Mode: переводит устройство в состояние полного отключения, из которого выход возможен только после инициации последовательности мягкого старта.

Три режима энергосбережения позволяют адаптировать работу блока питания к реальной нагрузке и сократить потери энергии в периоды простоя.

Встроенные функции защиты

Надёжность работы L4983 обеспечивают интегрированные механизмы защиты от переходных процессов и аварийных режимов. Контроль перенапряжения стабилизирует выходной уровень при резком изменении нагрузки. Защита от сверхтока отслеживает пиковые значения в каждом цикле с помощью внутреннего компаратора, а функция обнаружения насыщения дросселя предотвращает опасный рост тока.

Дополнительно предусмотрена компенсация изменений напряжения сети, благодаря которой выходная мощность сохраняется более стабильной при колебаниях входного AC-напряжения. Алгоритмы запуска контролируют цепи обратной связи по напряжению и измерению тока, снижая риск некорректной работы контура регулирования. Встроенный мягкий старт ограничивает пусковые токи.

Отладка и доступность

Для разработки устройств на базе нового контроллера предлагается демонстрационная плата EVL4983-350W. Она содержит 350-ваттный PFC-предрегулятор для универсального диапазона входного напряжения и формирует стабилизированное выходное напряжение 400 В постоянного тока. Заявленный КПД платы достигает 97,4% в рабочем диапазоне нагрузок.

Демонстрационная плата Эиком EVL4983-350W подтверждает заявленные характеристики, демонстрируя КПД 97,4% и коэффициент нелинейных искажений, соответствующий жестким требованиям к качеству электроэнергии.

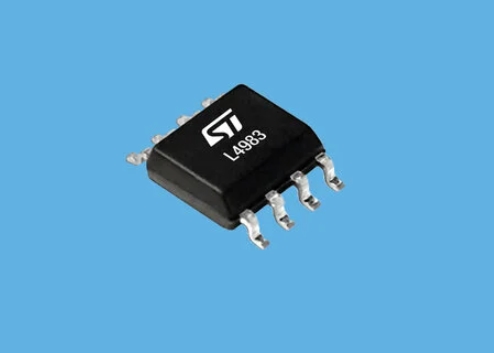

Контроллер выпускается в компактном восьмивыводном корпусе SO-8 для поверхностного монтажа. Версия L4983A работает с частотой переключения 65 кГц, а L4983B рассчитана на 130 кГц. Обе модификации уже доступны для серийных поставок; ориентировочная стоимость начинается от 0,80 доллара США при заказе от 1000 штук.

Таким образом, L4983 представляет собой решение для проектирования мощных импульсных источников питания с коррекцией коэффициента мощности. Сочетание производительного драйвера, режимов снижения энергопотребления, встроенной защиты и готовой отладочной платы помогает ускорить разработку промышленных, серверных и медицинских систем электропитания.
