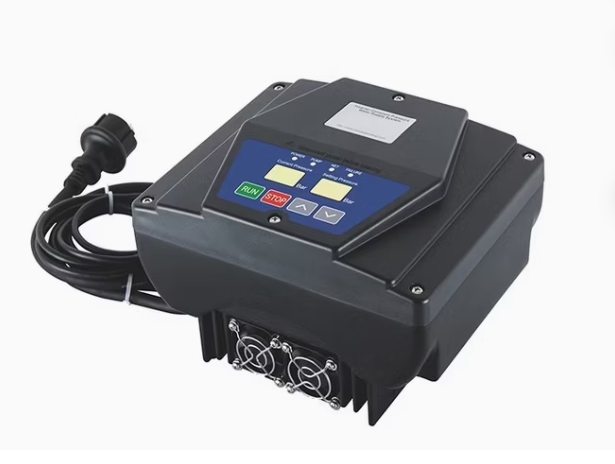

Инверторы и силовые кабели: как обеспечить надежную работу привода

Грамотный подбор инвертора и соответствующей кабельной разводки напрямую влияет на стабильность, энергоэффективность и срок службы всей приводной системы. Даже самое современное устройство не сможет обеспечить надежную работу двигателя без корректно подобранных проводов, рассчитанных на реальные нагрузки и условия эксплуатации. Именно поэтому знание принципов работы инверторов и критериев выбора силовых кабелей является важной частью проектирования технологических линий и автоматизированных систем.

Назначение и принцип работы инверторов

Инверторы, также известные как частотные преобразователи, применяются для управления электродвигателями за счет регулирования частоты и амплитуды питающего напряжения. Изменение частоты приводит к изменению скорости вращения двигателя, а контроль напряжения позволяет поддерживать оптимальные рабочие параметры без резких скачков нагрузки.

Прямое регулирование напряжения без изменения частоты негативно сказывается на характеристиках двигателя, снижая его крутящий момент и вызывая перегрев. Использование инвертора устраняет эти проблемы, обеспечивая плавный пуск, точное управление скоростью и снижение энергопотребления. Благодаря этому частотные преобразователи широко применяются в насосных установках, вентиляции, конвейерах и промышленном оборудовании.

Основные типы инверторов

Классификация инверторов может основываться как на типе питания, так и на методе управления двигателем.

По типу питания выделяют:

• Однофазные инверторы с межфазным выходным напряжением 230 В, питающиеся от стандартной однофазной сети.
• Трехфазные инверторы, рассчитанные на питание от трехфазной сети с выходным напряжением в диапазоне 230-500 В.

По принципу управления различают:

• Скалярные инверторы, работающие по закону U/f = const или U/f2 = const. Они подходят для простых применений с относительно стабильной нагрузкой.
• Векторные инверторы, использующие сложные алгоритмы управления, такие как Field Oriented Control (FOC) и Direct Torque Control (DTC). Эти устройства обеспечивают высокую точность регулирования момента и скорости даже при динамических нагрузках.

Ключевые параметры при выборе инвертора

При подборе частотного преобразователя необходимо учитывать несколько базовых характеристик:

• Максимальная мощность двигателя, с которой может работать инвертор без перегрузки;
• Напряжение питания, зависящее от однофазной или трехфазной сети;
• Выходное напряжение, определяющее совместимость с конкретным двигателем;
• Количество входов и выходов, возможности программирования и интеграции в систему управления;
• Рабочая температура и класс защиты корпуса, особенно при эксплуатации в промышленных условиях.

Корректное соответствие этих параметров обеспечивает надежную и долговечную работу всей системы.

Подбор силовых проводов для инверторов

Силовые кабели, соединяющие инвертор с электродвигателем, должны обладать высокой электромагнитной совместимостью и устойчивостью к механическим и тепловым нагрузкам. Неправильно выбранное сечение жил может привести к перегреву, потерям мощности и преждевременному выходу оборудования из строя. Производители инверторов рекомендуют подбирать кабель в зависимости от мощности преобразователя и номинального тока двигателя. Такой подход снижает риск ошибок и упрощает проектирование системы.

Таблица соответствия мощности инвертора и сечения жил

Инверторы и кабели в ассортименте Эиком

В ассортименте Эиком представлены инверторы ведущих производителей, включая Schneider Electric, Siemens, Eaton Electric и Invertek Drives, а также специализированные силовые кабели для частотных преобразователей и электродвигателей. Для удобства подбора система автоматически рекомендует подходящее сечение провода в зависимости от выбранной мощности инвертора. Это позволяет минимизировать ошибки проектирования и обеспечить стабильную, безопасную работу приводных систем в бытовых и промышленных приложениях.
