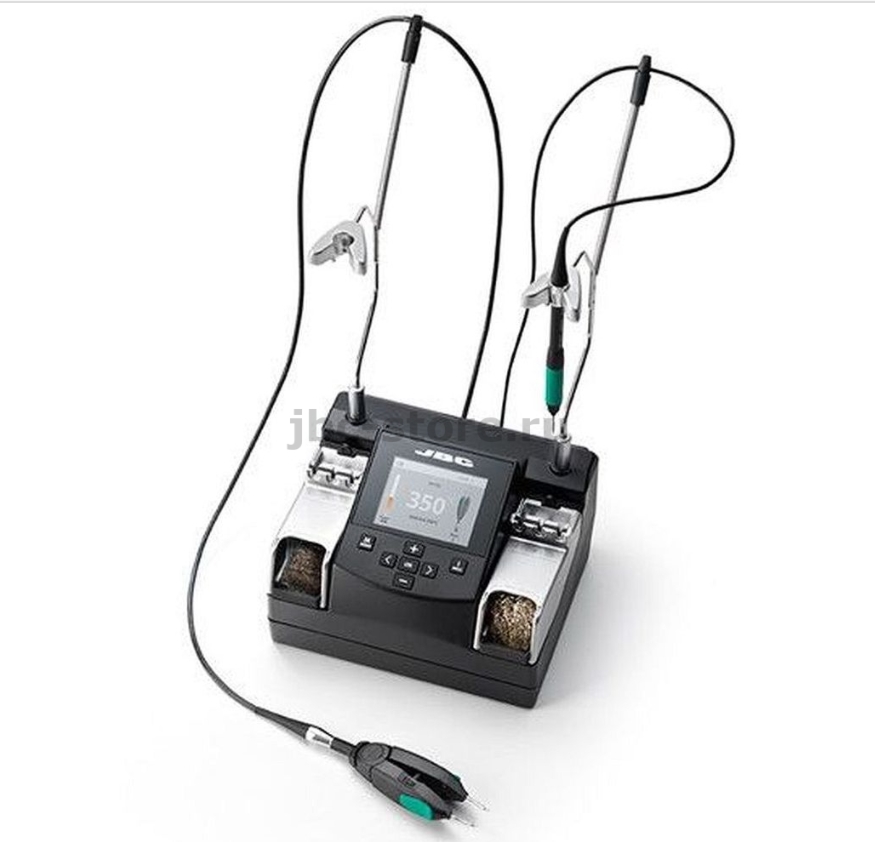

JBC NASE-2C: компактная станция для высокоточной пайки SMD

Современный монтаж миниатюрных электронных компонентов требует высокой точности, стабильности температурного режима и удобства работы. Именно для таких задач испанская компания JBC Tools разработала двухканальную паяльную станцию JBC NASE-2C, входящую в линейку Nano. Устройство ориентировано на монтаж и демонтаж сверхмалых SMD-компонентов типоразмеров 0402, 0201 и даже 01005, а также на выполнение операций под микроскопом.

Каждый канал станции обеспечивает мощность до 14 Вт, что позволяет быстро нагревать инструмент и поддерживать заданную температуру. Диапазон регулировки составляет от 90 до 450°C, обеспечивая стабильную работу даже при выполнении сложных технологических операций.

Комплектация для прецизионной пайки

Производитель поставляет станцию в полностью готовом к работе комплекте. В набор входят высокоточный паяльник JBC-NT115-A, микро-пинцет JBC-AN115-A и восемь сменных жал серии C115 различных форм и размеров – от ультратонких наконечников шириной 0,1 мм до более широких вариантов 2,5х0,3 мм.

Кроме основных инструментов, пользователь получает металлические очистители жал, ножную педаль JBC-P405, шестигранный ключ и сетевой кабель европейского стандарта.

Жала серии C115 оснащены встроенными нагревательными элементами, расположенными максимально близко к рабочей зоне. Такая конструкция обеспечивает быстрый выход на рабочую температуру, высокую эффективность теплопередачи и точный контроль нагрева. В каталоге компании Эиком представлен широкий выбор совместимых жал для различных технологий монтажа и предпочтений специалистов.

Эргономика и интеллектуальное управление

При разработке станции большое внимание было уделено удобству ежедневной эксплуатации. Комплектные держатели инструментов оснащены направляющими для кабелей, благодаря чему рабочее место остается организованным и безопасным.

Когда паяльник или микро-пинцет помещаются в держатель, система автоматически переводит инструмент в режим сна либо гибернации. Такой подход снижает термическую нагрузку на жала, увеличивает срок их службы и способствует экономии электроэнергии.

Дополнительным преимуществом является возможность быстрой замены жал без использования дополнительных инструментов даже в нагретом состоянии, что позволяет избежать простоев в процессе работы.

Гибкая настройка рабочих параметров

Для управления функциями станции предусмотрены удобные кнопки и цветной ЖК-дисплей, отображающий все ключевые параметры работы.

Пользователь может:

• задавать время перехода в режим сна и гибернации;
• устанавливать температуру для энергосберегающих режимов;
• выполнять калибровку оборудования;
• сохранять до 25 температурных профилей;
• защищать настройки четырехзначным PIN-кодом;
• переключать отображение температуры между шкалами Цельсия и Фаренгейта.

Кроме того, система позволяет анализировать статистику эксплуатации и просматривать графики изменения температуры и мощности во времени, что особенно полезно для контроля технологических процессов.

Расширенные возможности подключения

Помимо двух разъемов для инструментов серии Nano, станция оснащена дополнительными интерфейсами для интеграции в профессиональную рабочую среду.

В конструкции предусмотрены:

• два разъема для подключения ножных педалей;
• отдельный заземляющий контакт;
• два USB-порта для экспорта данных и обновления программного обеспечения;
• интерфейс RJ12 для подключения вспомогательного оборудования.

Через разъем RJ12 можно интегрировать дополнительные аксессуары, например, системы удаления дыма, которые автоматически активируются во время выполнения пайки.

Педаль для точного позиционирования компонентов

Входящая в комплект педаль JBC-P405 значительно упрощает работу с микро-пинцетом. После активации соответствующей функции питание на инструмент подается только в момент нажатия педали.

Такое решение позволяет точно разместить миниатюрный SMD-компонент на печатной плате до начала нагрева, что особенно важно при монтаже высокоплотных электронных узлов и работе с чувствительными элементами.

Области применения станции JBC NASE-2C

Высокая точность регулировки температуры, надежность конструкции и широкий набор функций делают данную модель востребованной в различных направлениях электроники.

Станция успешно используется для:

• разработки и тестирования новых электронных устройств;
• создания опытных образцов и прототипов;
• ремонта компактной электронной техники;
• серийного производства электронных модулей;
• монтажа и демонтажа сверхминиатюрных SMD-компонентов.

Технические характеристики

Вывод

JBC NASE-2C представляет собой профессиональную двухканальную станцию, разработанную специально для работы с современными миниатюрными электронными компонентами.

Высокая точность поддержания температуры, продуманная эргономика, интеллектуальные режимы энергосбережения и богатые возможности настройки делают её эффективным инструментом для инженеров-разработчиков, сервисных специалистов и производственных предприятий. Благодаря сочетанию компактности, надежности и функциональности данная модель способна удовлетворить самые высокие требования в сфере прецизионной пайки.
