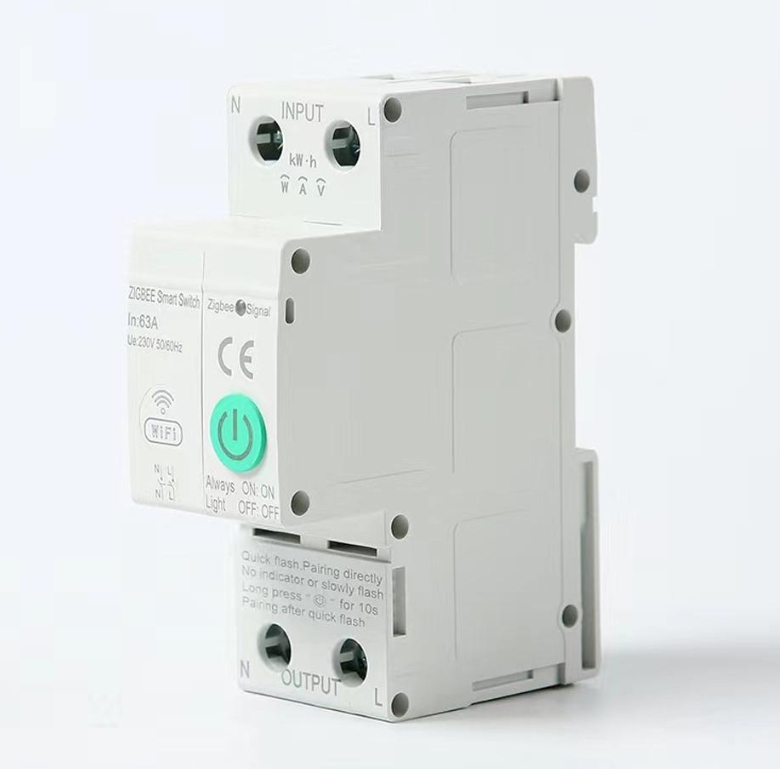

Как выбрать автоматический выключатель и защиту от перегрузки

Грамотный выбор устройств защиты от перегрузки — один из ключевых факторов безопасной эксплуатации электрических сетей. Автоматические выключатели широко применяются в распределительных щитах, обеспечивая защиту цепей от превышения тока и коротких замыканий.

В данном материале рассматриваются особенности этих устройств, их принцип действия, а также основные критерии, на которые следует ориентироваться при выборе.

Назначение и функции автоматического выключателя

Автоматический выключатель (его также называют токовым предохранителем) представляет собой электрическое устройство, предназначенное для защиты проводки и оборудования. Он предотвращает негативные последствия, возникающие при аварийных режимах — перегрузках и коротких замыканиях. До появления современных автоматов широко использовались плавкие предохранители и так называемые «пробки». Однако с развитием технологий автоматические выключатели практически полностью вытеснили эти решения благодаря удобству и многократности использования.

Перегрузки и короткие замыкания: причины и последствия

Перегрузка возникает в ситуации, когда ток в цепи превышает допустимое значение для кабеля или подключённого оборудования. Это приводит к ряду негативных эффектов. В первую очередь, элементы цепи начинают перегреваться, что может вызвать повреждение проводов и устройств. При длительном воздействии повышенной температуры происходит разрушение изоляции, что значительно увеличивает вероятность аварий.

Одним из наиболее опасных последствий является короткое замыкание. Оно возникает при контакте оголённых проводников или при нарушении изоляции. В этот момент ток резко возрастает, что может привести к повреждению оборудования и даже возгоранию.

Именно поэтому применение надежных защитных устройств является обязательным условием любой электрической системы.

Плавкие предохранители и устаревшие «пробки»

До распространения автоматических выключателей основным средством защиты служили плавкие предохранители. Их принцип работы основан на разрушении токопроводящего элемента при превышении допустимого тока.

Когда ток становится выше номинального значения, проводник внутри предохранителя нагревается и расплавляется, разрывая цепь. Для восстановления работы необходимо заменить вставку на новую.

Позже появились «пробки» — более совершенные устройства, которые устанавливались в те же гнезда.

Они оснащались двумя механизмами срабатывания:

• тепловым, реагирующим на перегрев;
• электромагнитным, срабатывающим при коротком замыкании.

В отличие от плавких элементов, такие устройства можно использовать повторно — после устранения причины аварии достаточно снова включить питание.

Модульные автоматические выключатели и их конструкция

Современные автоматические выключатели относятся к модульному типу оборудования. Они имеют стандартизированные размеры и устанавливаются на DIN-рейку (TH35) внутри распределительных щитов. Стандартная ширина одного модуля составляет 17,5 мм.

Соответственно:

• однополюсные устройства занимают один модуль;
• двухполюсные — два;
• трёхполюсные — три;
• четырёхполюсные — четыре модуля.

Габариты по высоте и глубине могут незначительно отличаться в зависимости от производителя, однако в целом остаются близкими. Стандартизация позволяет без труда комбинировать оборудование разных брендов, упрощая проектирование и обслуживание электроустановок.

Принцип работы автоматических выключателей и проверка их состояния

Конструкция автоматического выключателя включает два основных защитных механизма:

• термический элемент, реагирующий на перегрузку;
• электромагнитный элемент, отвечающий за защиту от короткого замыкания.

Термический механизм основан на использовании биметаллической пластины. При превышении допустимого тока она нагревается и изгибается, приводя в действие отключающий механизм. Размыкание цепи происходит с небольшой задержкой, зависящей от величины перегрузки.

Электромагнитный элемент работает иначе: при резком скачке тока он мгновенно срабатывает за счёт изменения магнитного поля и разрывает цепь практически без задержки.
Таким образом, устройство обеспечивает быструю реакцию на короткие замыкания и контролируемое отключение при перегрузках.

Проверка исправности автоматического выключателя требует специализированного оборудования. В отличие от некоторых других устройств защиты, здесь невозможно ограничиться простой кнопкой тестирования — необходимы измерительные приборы.

Основные технические характеристики автоматов

Помимо типоразмера и количества полюсов, автоматические выключатели характеризуются рядом важных параметров.

К ним относятся:

• номинальный ток;
• рабочее напряжение;
• времятоковая характеристика;
• отключающая способность.

Именно эти показатели определяют область применения устройства и его соответствие конкретной электрической системе.

Классификация автоматов по напряжению и току

Автоматические выключатели, применяемые для защиты от перегрузок, рассчитаны на работу в сетях переменного тока с напряжением до 440 В. При этом диапазон номинальных токов достаточно широк и позволяет подобрать устройство практически для любой задачи.

Стандартные значения включают: 0,5 А, 1 А, 2 А, 3 А, 4 А, 6 А, 8 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А, 100 А и 125 А. Такой выбор обеспечивает гибкость при проектировании электрических систем различного назначения — от бытовых до промышленных.

Времятоковые характеристики автоматических выключателей

Класс автоматического выключателя определяется его времятоковой характеристикой. Этот параметр показывает зависимость времени отключения от величины тока, возникшего при перегрузке или коротком замыкании.

Маркировка характеристик выполняется буквами: A, B, C, D, а также реже применяемыми K, L, S, Z.

В большинстве электрических установок используются четыре основных класса:

• Класс A — отличается максимально быстрым срабатыванием. Применяется для защиты чувствительной электроники, где недопустимы даже кратковременные перегрузки.
• Класс B — наиболее распространённый вариант. Используется в жилых и коммерческих зданиях для защиты розеточных и осветительных линий, а также бытовой техники с невысокими пусковыми токами.
• Класс C — подходит для оборудования с повышенными пусковыми токами, например электродвигателей или газоразрядных ламп. Чаще применяется в производственных условиях.
• Класс D — рассчитан на очень высокие пусковые токи и используется преимущественно в промышленности для защиты генераторов, трансформаторов и мощных установок.

Выбор характеристики напрямую влияет на стабильность и безопасность работы всей системы.

Правила выбора автоматического выключателя

Подбор автоматического выключателя осуществляется на этапе проектирования электрической сети. Устройство должно быть выбрано таким образом, чтобы отключение происходило до того, как температура проводников достигнет критического значения.

Для корректного выбора используются следующие условия:

Ib ≤ In ≤ Iz
I2 ≤ 1,45 Iz

где:
Ib — расчетный ток нагрузки;
Iz — допустимая длительная токовая нагрузка кабеля;
In — номинальный ток автомата;
I2 — ток срабатывания устройства.

Для автоматов с характеристиками B, C и D значение I2 определяется как 1,45 х In.

Пример подбора автомата для бытовой цепи

Рассмотрим типовую ситуацию: необходимо выбрать автомат для розеточной линии в квартире. Используется однофазный кабель сечением 2,5 мм², а расчетная мощность нагрузки составляет 2 кВт.

Сначала определяем ток нагрузки по формуле:
Ib = P / U = 2000 Вт / 230 В ≈ 8,69 А

Далее по таблицам определяем допустимую нагрузку кабеля:
Iz ≈ 18,5 А

Согласно условию Ib ≤; In ≤; Iz, подходящими вариантами будут автоматы на 10 А и 16 А. Однако значение 10 А слишком близко к расчетному току, поэтому предпочтение отдают автомату на 16 А с характеристикой B.

Проверяем второе условие:

I2 = 1,45 х 16 = 23,2 А

1,45 х Iz = 26,83 А

Поскольку 23,2 ≤; 26,83, выбранный автомат соответствует требованиям и обеспечивает корректную защиту цепи.

Особенности подключения автоматических выключателей

Подключение автоматических выключателей должно выполняться строго в соответствии с рекомендациями производителя. Как правило, питающий провод подключается к нижним клеммам, а линия нагрузки — к верхним.

В большинстве случаев изменение направления подключения не влияет на работоспособность устройства. Тем не менее, для соблюдения стандартов монтажа принято придерживаться указанной схемы, если иное не предусмотрено документацией.

Селективность защиты в электрических сетях

При проектировании электрических систем важно учитывать селективность срабатывания защитных устройств. Этот принцип предполагает, что при возникновении аварии первым отключается ближайший к месту повреждения автомат.

Более удалённые устройства выполняют резервную функцию и должны срабатывать с задержкой.

Различают два типа селективности:

• полная — гарантирует корректную работу защит при любых условиях;
• частичная — обеспечивает селективность только в типовых ситуациях.

Правильная настройка селективности повышает надежность и устойчивость работы всей системы.

Дифференциальные автоматы и комплексная защита

Стандартные автоматические выключатели защищают цепи от перегрузок и коротких замыканий, однако не предотвращают поражение электрическим током. Для этой цели используются устройства защитного отключения (УЗО).

Современным решением являются дифференциальные автоматические выключатели, которые объединяют функции защиты от сверхтоков и утечек. Такие устройства особенно востребованы в бытовых установках, так как позволяют упростить схему и повысить уровень безопасности.

Итоговый вывод

Автоматические выключатели являются неотъемлемой частью любой электрической системы, обеспечивая защиту оборудования и проводки от аварийных режимов. Их правильный выбор зависит от множества факторов: номинального тока, характеристик срабатывания, параметров кабеля и условий эксплуатации.

Современные решения, представленные в ассортименте компании Эиком, позволяют реализовать надежную и эффективную защиту как в бытовых, так и в промышленных установках. При грамотном проектировании и соблюдении правил подбора можно значительно повысить безопасность, долговечность и стабильность работы электрических сетей.
