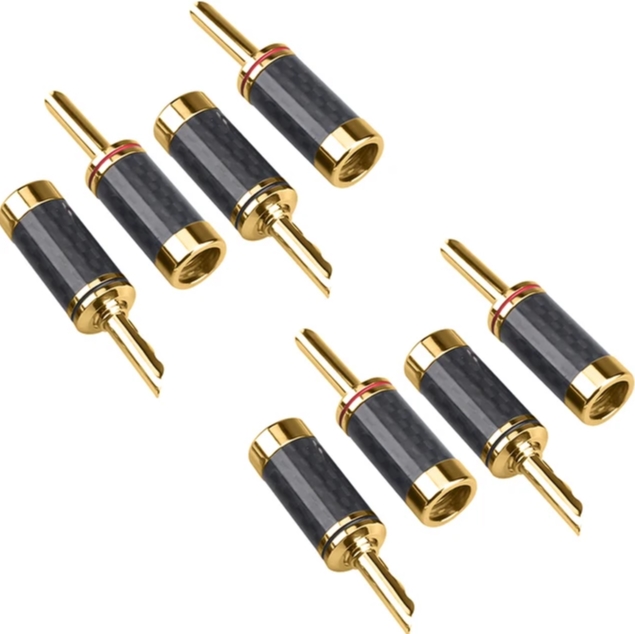

Банановые штекеры: особенности, виды и применение

С банановыми штекерами сталкивался практически каждый, даже если не знал их точного названия. Эти разъёмы широко используются как в профессиональной электротехнике, так и в бытовых устройствах. Несмотря на простоту, они имеют ряд конструктивных особенностей, о которых известно далеко не всем.

Интересно, что в текущем году данный тип разъёмов отмечает столетний юбилей. За это время они не утратили своей актуальности и по-прежнему активно применяются, например, в измерительном оборудовании для подключения тестовых проводов. Чтобы понять причины такой популярности, стоит подробнее рассмотреть их устройство и ключевые характеристики, а также эволюцию конструкции.

Основные сведения о банановых вилках и гнёздах

Разъёмы типа «банан» имеют одноконтактную конструкцию. Гнездо представляет собой цилиндрический контакт (мама), а вилка — штыревой контакт (папа), изготовленный из упругого металла. Такая конструкция обеспечивает надёжный электрический контакт и стабильную проводимость.

Благодаря простой форме и продуманной геометрии разъёмы удобны в использовании и не требуют специальных навыков при подключении. Корпуса обычно изготавливаются из пластика разных цветов, что облегчает идентификацию цепей и снижает риск ошибочного соединения.

Разновидности и конструктивные особенности

Стандартный диаметр банановых разъёмов составляет около 4 мм. При этом сам штекер выполняется немного шире, чтобы при подключении обеспечивать плотное прилегание за счёт упругой деформации.

Помимо классических моделей, существуют уменьшенные версии диаметром около 2 мм, а также промежуточные варианты. Миниатюрные решения применяются там, где пространство ограничено, однако они уступают полноразмерным по механической прочности и допустимому току.

Банановые вилки выпускаются в двух основных исполнениях:

• стандартные;
• с защитной манжетой.

Наличие изолирующей оболочки вокруг контактной части значительно повышает безопасность, исключая случайный контакт с токоведущими элементами. Такие штекеры совместимы только с соответствующими розетками. При этом гнёзда с защитным углублением способны принимать оба типа вилок.

Чаще всего штекеры устанавливаются непосредственно на провод. В характеристиках указывается допустимое сечение кабеля. Крепление осуществляется несколькими способами: винтовым зажимом, пайкой или обжимом. В некоторых моделях контактная часть может быть съёмной, что упрощает монтаж.

Производители предлагают различные модификации, включая угловые исполнения, усиленную изоляцию, герметичные версии и другие специализированные решения.

Возможность каскадного подключения

Одной из важных особенностей банановых штекеров является возможность последовательного соединения (штабелирования). Это реализовано за счёт наличия дополнительного гнезда в корпусе некоторых моделей.

Такая конструкция позволяет подключать несколько проводов к одной точке, что удобно при создании временных схем, тестировании оборудования или в учебных целях. Кроме того, это облегчает удлинение соединений без использования дополнительных разветвителей.

Применение и совместимые аксессуары

Банановые разъёмы особенно востребованы в измерительной технике. Это обусловлено их хорошими электрическими характеристиками: большая площадь контакта обеспечивает низкое переходное сопротивление, что важно для точных измерений напряжения и тока.

Они широко используются в мультиметрах, где позволяют легко заменять измерительные провода, подбирать их длину и цвет под конкретные задачи. Аналогичный принцип применяется и в различных зажимах и тестовых аксессуарах.

Одним из распространённых дополнений являются зажимы типа «крокодил», которые часто имеют интерфейс для подключения банановых штекеров. Это позволяет быстро расширить функциональность измерительных приборов и упростить подключение к источникам питания.

Также применяются переходники между банановыми разъёмами и другими стандартами, например, BNC, которые используются в осциллографах и другой лабораторной технике.

Ключевые характеристики банановых разъёмов

При выборе банановых штекеров или совместимых аксессуаров важно учитывать ряд технических параметров. Благодаря простой конструкции разобраться в них несложно.
Прежде всего, стоит обратить внимание на материал контактов. Если производитель не указывает его, это может свидетельствовать о низком качестве изделия. Надёжные разъёмы обычно изготавливаются из латуни, меди или их сплавов. Например, добавление бериллия повышает прочность и износостойкость контакта, что особенно важно при частых подключениях и отключениях.

Для защиты от коррозии контактные поверхности покрываются дополнительными слоями — чаще всего используется никелирование, серебрение или позолота. Такие покрытия обеспечивают стабильные электрические характеристики и уменьшают переходное сопротивление.

Одними из важнейших параметров являются допустимые значения тока и напряжения. В зависимости от модели разъёмы могут выдерживать токи до 50 А и работать в цепях с напряжением вплоть до киловольт.

Эти характеристики особенно критичны при использовании в силовых или измерительных цепях. Кроме того, многие изделия соответствуют международным стандартам безопасности, таким как IEC 61010, и имеют категории измерений, например, CAT III, что позволяет применять их в профессиональной среде. Также необходимо учитывать допустимое сечение подключаемых проводов и конструктивные ограничения по их диаметру.

Важно помнить, что качество изделия влияет не только на электрические параметры, но и на механическую надёжность. Выбор проверенных решений от поставщиков, таких как Эиком, позволяет избежать проблем с повреждением корпуса или износом контактов.

Основные области применения

Банановые разъёмы традиционно широко используются в измерительной технике. В некоторых промышленных установках и распределительных шкафах даже предусматриваются специальные контрольные точки с гнёздами диаметром 4 мм для подключения измерительных приборов.

Благодаря хорошим электрическим характеристикам такие разъёмы применяются и в более сложных устройствах, например, в тестерах изоляции. Они также активно используются в лабораторном оборудовании, включая регулируемые источники питания, применяемые при разработке и испытании электронных схем.

Простота подключения делает их популярными в образовательной сфере. С их помощью удобно собирать учебные электрические цепи, что облегчает процесс обучения как для начинающих, так и для более продвинутых пользователей.

Отдельной областью применения остаётся аудиотехника. В акустических системах банановые штекеры используются для соединения усилителей с динамиками. В таких случаях применяются высококачественные модели с позолоченными контактами, рассчитанные на подключение кабелей большого сечения.

Преимущества и ограничения использования

При выборе банановых разъёмов для конкретного проекта важно учитывать их сильные и слабые стороны.

Преимущества

Главными достоинствами этих разъёмов являются универсальность и простота эксплуатации. Они подходят для работы в цепях постоянного и переменного тока, а также применяются в сигнальных, измерительных и коммуникационных системах.

Монтаж также не вызывает сложностей: многие модели можно установить на провод без пайки, что делает их удобными для быстрого подключения и временных схем. Ещё одним важным плюсом являются высокие электрические характеристики. Большая площадь контакта обеспечивает низкое сопротивление, что снижает нагрев и повышает стабильность соединения. Это делает такие разъёмы надёжным решением для множества задач.

Недостатки

Несмотря на преимущества, у банановых штекеров есть и определённые ограничения. Одним из основных недостатков является возможность случайного разъединения, особенно при отсутствии фиксации.

Кроме того, такие разъёмы не имеют встроенной защиты от неправильного подключения — полярность определяется только по цветовой маркировке, что требует внимательности пользователя.

Также стоит учитывать ограничения по применению: несмотря на хорошие токовые характеристики, банановые разъёмы подходят не для всех задач, особенно в условиях миниатюризации устройств.

Наконец, со временем контакты изнашиваются. Даже качественные изделия подвержены механическому износу при частом использовании, что может привести к ухудшению качества соединения.

Итоговый вывод

Банановые разъёмы остаются востребованным и универсальным решением в электронике и электротехнике. Их простота, надёжность и хорошие электрические параметры обеспечивают широкую область применения — от лабораторных измерений до аудиосистем и учебных стендов.

При этом грамотный выбор с учётом технических характеристик и условий эксплуатации играет ключевую роль. Использование качественных компонентов, представленных в ассортименте Эиком, позволяет обеспечить долговечность соединений и стабильную работу оборудования даже при интенсивной эксплуатации.
