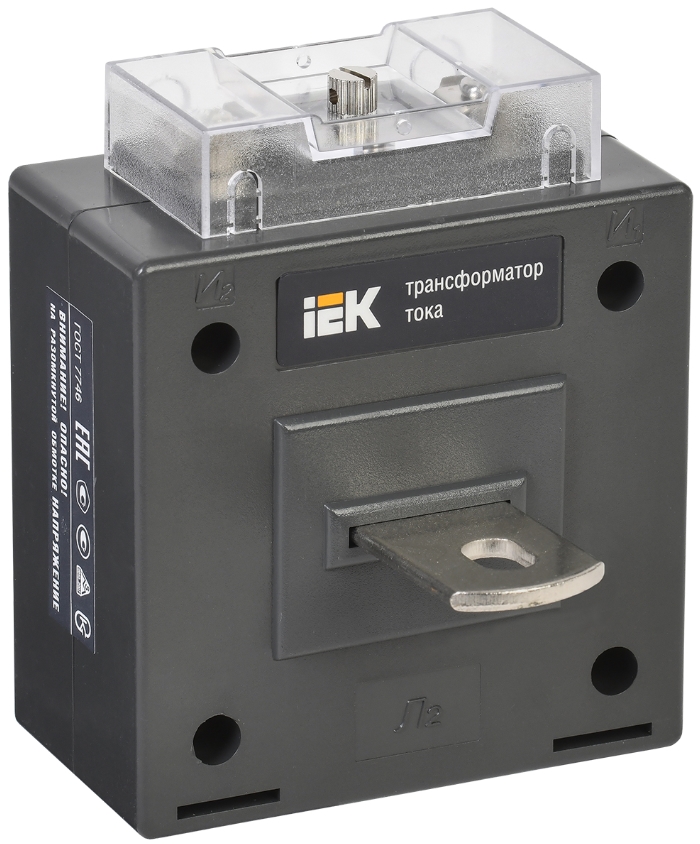

Как выбрать трансформатор тока: параметры и типичные ошибки

Трансформаторы тока являются важнейшими элементами современной электроэнергетики и систем автоматизации. Эти устройства активно применяются инженерами и техническими специалистами для безопасного измерения параметров электрических цепей. Но как грамотно подобрать трансформатор тока под конкретные условия эксплуатации?

В данном материале рассмотрим основные принципы работы таких устройств, их разновидности, а также особенности применения в различных отраслях.

Общее представление о трансформаторах тока

Трансформаторы тока — это электромагнитные приборы, предназначенные для преобразования высоких значений тока в более низкие, удобные для измерения и анализа. Их ключевая задача — обеспечить точный контроль параметров сети без риска повреждения измерительного оборудования.

Работа таких устройств основана на явлении электромагнитной индукции, благодаря чему достигается гальваническая развязка между силовой и измерительной цепями. Это существенно повышает безопасность как оборудования, так и обслуживающего персонала.

В энергетике трансформаторы тока используются практически повсеместно — от бытовых распределительных щитов до крупных промышленных комплексов. Они входят в состав систем учёта электроэнергии, автоматизации и защиты, позволяя эффективно контролировать и управлять энергопотреблением. Независимо от масштаба проекта, понимание их принципа действия является обязательным условием для надежной эксплуатации электрических установок.

Принцип работы трансформатора тока

Функционирование трансформатора тока основано на законах электромагнитной индукции. Когда через первичную обмотку проходит переменный ток, вокруг неё формируется магнитное поле, которое воздействует на магнитопровод устройства.

В результате этого во вторичной обмотке индуцируется ток, пропорциональный первичному. При этом вторичная обмотка, как правило, содержит большее количество витков, что позволяет снизить величину выходного тока до безопасного уровня.

Конструктивно устройство включает:

• первичную обмотку, включённую последовательно в контролируемую цепь;
• вторичную обмотку, подключённую к измерительным приборам;
• магнитный сердечник, обеспечивающий передачу магнитного потока.

Например, при коэффициенте трансформации 100:1 ток 100 А на входе преобразуется в 1 А на выходе. Это позволяет проводить точные измерения без прямого контакта с высокими токами. Такой принцип обеспечивает не только точность, но и высокий уровень безопасности при эксплуатации электроустановок.

Основные технические характеристики

При подборе трансформатора тока необходимо учитывать несколько ключевых параметров, определяющих его эффективность.

Коэффициент трансформации показывает соотношение между первичным и вторичным током. Например, значение 4000:5 означает, что при входном токе 4000 А на выходе будет 5 А. Неправильный выбор этого параметра может привести к снижению точности измерений.

Класс точности определяет допустимую погрешность устройства. Существуют модели для измерительных задач и для защитных систем, и их требования к точности существенно отличаются. Этот параметр особенно важен при коммерческом учёте электроэнергии и в защитных схемах.

Номинальная мощность (например, 15 ВА, 30 ВА и выше) характеризует допустимую нагрузку на вторичную цепь. Если этот параметр выбран неправильно, это может привести к искажению показаний или перегрузке оборудования.

Комплексный учет этих характеристик позволяет обеспечить стабильную и точную работу всей системы.

Классификация трансформаторов тока

Трансформаторы тока различаются по конструкции и условиям эксплуатации, что важно учитывать при выборе.

По месту установки:

• наружные модели — рассчитаны на работу в сложных климатических условиях, устойчивы к влаге, пыли и перепадам температур;
• внутренние — применяются в контролируемой среде, где отсутствуют агрессивные внешние факторы.

По конструктивному исполнению:

• тороидальные — отличаются высокой точностью и минимальными потерями, часто используются в измерительных системах;
• кабельные — устанавливаются непосредственно на провод или кабель, удобны для монтажа в распределительных сетях;
• проходные — монтируются в изоляционных конструкциях, экономят пространство и упрощают интеграцию.

Такое разнообразие позволяет подобрать решение практически под любые условия эксплуатации.

Где используются трансформаторы тока

Область применения трансформаторов тока чрезвычайно широка. Они играют важную роль в системах мониторинга и распределения электроэнергии, обеспечивая точные данные о токовых нагрузках.

С их помощью осуществляется:

• контроль и учет электроэнергии;
• защита оборудования от аварийных режимов;
• гальваническая развязка цепей;
• обеспечение работы автоматизированных систем управления.

При возникновении аварийных ситуаций, таких как короткое замыкание или утечка тока, именно трансформаторы тока передают сигнал в защитные устройства, что позволяет быстро отключить проблемный участок и предотвратить повреждения.

В современных решениях, включая интеллектуальные сети, такие устройства интегрируются с системами удалённого мониторинга, обеспечивая централизованное управление энергоресурсами. Кроме того, они активно используются в промышленной автоматике, системах тестирования и калибровки, а также в инфраструктуре зданий. Благодаря своей универсальности трансформаторы тока остаются ключевым элементом современной электроэнергетики.

Как правильно подобрать трансформатор тока

Выбор подходящей модели требует комплексного подхода и анализа условий эксплуатации. Прежде всего необходимо определить диапазон измеряемых токов и условия работы устройства. Например, для наружной установки потребуется оборудование с повышенной защитой от влаги и температурных перепадов.

Не менее важен и экономический аспект. Однако ориентироваться исключительно на стоимость не стоит: дешевые решения могут не обеспечить необходимой точности и надежности. В долгосрочной перспективе это может привести к дополнительным затратам. Оптимальный выбор — это баланс между ценой, качеством и техническими характеристиками.

Типичные ошибки при выборе и установке

Одной из самых распространённых ошибок является неверный выбор диапазона измерений. Если трансформатор не рассчитан на реальные значения тока, это может привести к некорректной работе или даже выходу устройства из строя. Поэтому важно заранее оценить все рабочие параметры системы.

Также часто недооцениваются условия окружающей среды. Повышенная влажность, перепады температуры и загрязнения могут существенно повлиять на точность измерений и срок службы оборудования. Игнорирование этих факторов нередко становится причиной аварийных ситуаций. Чтобы избежать подобных проблем, рекомендуется выбирать модели, адаптированные к конкретным условиям эксплуатации, и учитывать все внешние воздействия.

Безопасность эксплуатации и обслуживание трансформаторов тока

Работа с трансформаторами тока требует строгого соблюдения правил безопасности, поскольку в процессе эксплуатации могут возникать потенциально опасные ситуации. Одной из наиболее серьёзных угроз является разрыв вторичной цепи. В таком случае рабочий ток первичной обмотки начинает действовать как намагничивающий, что приводит к насыщению магнитопровода. Это вызывает резкий рост напряжения во вторичной цепи — в отдельных случаях оно может достигать сотен вольт и даже нескольких киловольт.

Подобные перенапряжения способны привести к разрушению изоляции, перегреву сердечника и повреждению обмоток. В результате возрастает риск электрической дуги, возгорания и поражения обслуживающего персонала током.

Не менее опасным фактором является перегрузка трансформатора. При длительной работе в условиях превышения номинальных значений происходит перегрев и ускоренное старение изоляционных материалов. В масляных трансформаторах это может вызвать закипание масла и образование газов, что повышает вероятность аварийных ситуаций, включая взрывы.

Для предотвращения подобных рисков необходимо регулярно проводить техническое обслуживание, контролировать состояние оборудования и применять защитные решения, соответствующие условиям эксплуатации.

Основные требования к безопасности

Корректная установка трансформатора тока — один из ключевых факторов безопасной работы. Монтаж должен выполняться строго в соответствии с рекомендациями производителя, включая соблюдение допустимых расстояний между цепями и элементами системы.

Особое внимание уделяется вторичной цепи: она должна оставаться замкнутой на протяжении всего процесса установки и обслуживания. Размыкание цепи при наличии нагрузки недопустимо из-за риска возникновения опасного напряжения.

Правильное заземление также играет критическую роль. Обычно заземление выполняется в одной точке вторичной цепи, что предотвращает появление паразитных токов и снижает риск поражения электрическим током.

Дополнительно рекомендуется применять защитные устройства:

• системы защиты от короткого замыкания;
• ограничители перенапряжений;
• устройства контроля разрыва вторичной цепи.

Например, специальные системы мониторинга способны отслеживать уровень напряжения во вторичной цепи и автоматически замыкать её при превышении допустимых значений. Это позволяет существенно снизить риск повреждения оборудования. Соблюдение этих мер является обязательным условием безопасной эксплуатации трансформаторов тока.

Техническое обслуживание и проверка работоспособности

Регулярное обслуживание трансформаторов тока напрямую влияет на их точность и срок службы. В первую очередь выполняется визуальный осмотр: проверяется состояние корпуса, отсутствие трещин, деформаций и ослабленных соединений.

Также важно контролировать чистоту устройства и обращать внимание на признаки перегрева — потемнение изоляции, запах или изменение цвета элементов. Подобные признаки могут указывать на внутренние неисправности.

Калибровка — ещё один важный этап обслуживания. Поскольку точность всей измерительной системы зависит от трансформатора, его параметры должны периодически проверяться и корректироваться. Частота калибровки определяется рекомендациями производителя или условиями эксплуатации.

При проведении испытаний трансформатор необходимо отключить от сети, а вторичную обмотку — замкнуть.

После этого выполняются основные тесты:

• измерение сопротивления изоляции;
• проверка сопротивления обмоток;
• тест полярности и коэффициента трансформации.

Такие процедуры позволяют своевременно выявить дефекты и предотвратить возможные аварии. Регулярный контроль — основа надежной работы оборудования.

Нормативные требования и стандарты

Производство и эксплуатация трансформаторов тока регламентируются международными и национальными стандартами, что гарантирует их безопасность и точность.

К ключевым международным документам относятся:

• стандарты серии IEC 61869 (включая IEC 61869-1 и IEC 61869-2);
• американский стандарт IEEE C57.13.

Эти нормативы определяют требования к конструкции, испытаниям и характеристикам трансформаторов.

Также действуют национальные стандарты, гармонизированные с международными.

Они регулируют:

• допустимые погрешности (классы точности 0.1, 0.2S, 0.5 и др.);
• номинальные токи и мощности;
• устойчивость к термическим и динамическим нагрузкам;
• условия эксплуатации (температура, влажность, механические воздействия);
• расчетный срок службы (часто не менее 40 лет).

Соблюдение этих требований обеспечивает стабильную и безопасную работу оборудования в различных условиях.

Перспективы развития трансформаторов тока

Современные технологии активно влияют на развитие трансформаторов тока, делая их более компактными, точными и функциональными. Одним из ключевых направлений является использование новых материалов, позволяющих уменьшить размеры устройств при сохранении высокой эффективности.

Особое внимание уделяется цифровым трансформаторам, которые объединяют измерительные функции с возможностями передачи данных. Такие устройства позволяют организовать удалённый мониторинг параметров сети в режиме реального времени.

Интеграция с интеллектуальными энергосистемами (Smart Grid) открывает новые возможности:

• анализ данных и прогнозирование нагрузок;
• автоматическая диагностика состояния оборудования;
• удалённое управление и настройка.

Дополнительно развиваются функции самодиагностики и автоматической калибровки, что снижает затраты на обслуживание и повышает надежность. В перспективе трансформаторы тока становятся не просто измерительными элементами, а частью интеллектуальной инфраструктуры энергосистем.

Итоговые выводы

Трансформаторы тока играют ключевую роль в современных системах электроснабжения, обеспечивая точные измерения и защиту оборудования. Грамотный выбор, правильная установка и регулярное обслуживание позволяют значительно повысить надежность и эффективность всей энергетической инфраструктуры.

Современные тенденции, включая цифровизацию и интеграцию с интеллектуальными сетями, расширяют функциональность этих устройств и делают их важным элементом будущих энергосистем. Использование инновационных решений помогает не только повысить точность измерений, но и снизить эксплуатационные затраты.

Таким образом, трансформаторы тока остаются незаменимыми в электроэнергетике, а их развитие напрямую связано с повышением безопасности, эффективности и устойчивости энергетических систем.

FAQ: ответы на популярные вопросы

Как функционирует трансформатор тока?
Он работает за счёт электромагнитной индукции: ток в первичной цепи создает магнитное поле, которое индуцирует пропорциональный ток во вторичной цепи.

В чем разница между измерительным и защитным трансформатором?
Измерительные модели обеспечивают высокую точность в рабочем диапазоне, а защитные — корректно работают при аварийных токах и быстро насыщаются для защиты системы.

Какие параметры важны при выборе?
Следует учитывать коэффициент трансформации, класс точности, номинальную мощность и условия эксплуатации.

Можно ли размыкать вторичную цепь?
Нет, это опасно: может возникнуть высокое напряжение, способное повредить оборудование и создать угрозу для человека.

Как понять, что трансформатор неисправен?
Признаки — перегрев, нестабильные показания, повреждения изоляции и сбои в работе защитных систем.

Нужно ли проводить обслуживание?
Да, регулярные проверки и испытания необходимы для обеспечения точности и безопасной эксплуатации устройства.
