Емкостные датчики: принципы работы и области применения

Емкостные датчики представляют собой современный класс устройств, широко применяемых в промышленной автоматике и бытовой электронике. Их ключевая особенность — способность обнаруживать объекты без физического контакта и анализировать свойства различных материалов. Благодаря этому такие решения активно используются в задачах контроля уровня жидкостей, определения наличия объектов и автоматизации производственных процессов.

В данном материале от компании Эиком подробно рассмотрены принципы работы емкостных датчиков, их конструктивные особенности и практическое значение. Это позволит лучше понять их возможности и правильно подобрать оборудование для конкретных задач.

Ключевые сведения:

• Емкостные датчики обеспечивают бесконтактное обнаружение твердых тел и жидкостей.
• Их работа основана на изменении электрической емкости между чувствительным элементом и окружающей средой.
• Применяются для контроля уровня, определения присутствия и измерения толщины материалов.
• Выпускаются в различных форм-факторах: цилиндрические, компактные, прямоугольные.
• Отличаются высокой чувствительностью, в том числе при работе через неметаллические поверхности.
• На точность могут влиять влажность, температура и загрязнение.
• Требуют корректной настройки и защиты от электромагнитных помех.
• Современные модели интегрируются с системами автоматизации, HMI и IoT.
• Компактны, экономичны и легко внедряются в существующие системы.

Начнем с базового определения. Емкостные датчики — это устройства, фиксирующие изменение электрической емкости, возникающее при появлении объекта в зоне чувствительности. Они способны распознавать как твердые материалы, так и жидкости. Далее рассмотрим принципы их работы, разновидности и основные области применения.

Принцип функционирования емкостных датчиков

Работа емкостных датчиков основана на тех же физических законах, что и у конденсаторов. Чувствительный электрод датчика выполняет роль одной пластины, а объект — второй. При попадании объекта в зону действия изменяется электрическая емкость системы, что фиксируется электроникой и преобразуется в выходной сигнал.

Изменение емкости описывается формулой:

C = (ε · A) / d

где:
C — емкость,
ε — диэлектрическая проницаемость среды,
A — площадь взаимодействующих поверхностей,
d — расстояние между ними.

Ключевым фактором является различие диэлектрических свойств воздуха и обнаруживаемого материала. Именно это различие вызывает изменение сигнала. Однако на точность измерений влияют внешние условия. Повышенная влажность может менять диэлектрические характеристики среды, температура — свойства материалов, а загрязнения (пыль, налет, жидкости) способны вызывать ложные срабатывания. Поэтому правильная настройка и учет условий эксплуатации играют решающую роль.

Разновидности емкостных датчиков

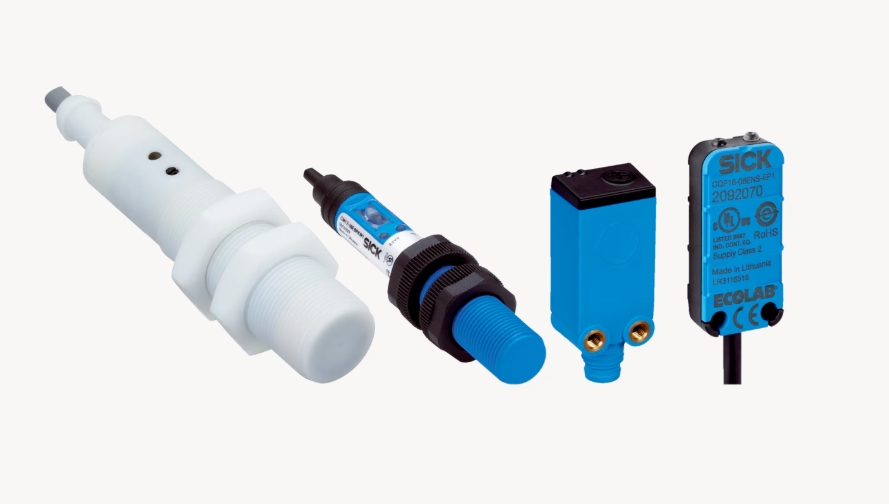

Существует несколько категорий емкостных датчиков, различающихся по конструкции и области применения.

По конструктивному исполнению:

• Цилиндрические модели — наиболее распространены в промышленности, подходят для установки в стандартные посадочные места.
• Миниатюрные решения — используются в условиях ограниченного пространства и в компактных устройствах.
• Прямоугольные датчики — обеспечивают увеличенную зону контроля и удобны для специфических задач.

По функциональному назначению:

• Высокотемпературные версии — рассчитаны на работу в агрессивных и горячих средах.
• Аналоговые датчики — формируют непрерывный сигнал, позволяющий проводить точные измерения.
• Прецизионные модели — обеспечивают максимальную точность и стабильность.
• Датчики приближения — предназначены для фиксации появления объектов без контакта.

Понимание различий между типами помогает выбрать оптимальное решение для конкретных условий эксплуатации и повысить надежность системы.

Основные технические характеристики

При подборе емкостных датчиков важно учитывать ряд ключевых параметров.

Одним из главных является дальность обнаружения. Она включает номинальное значение (Sn) — максимальную дистанцию срабатывания, и реальную рабочую дистанцию, которая может уменьшаться под влиянием внешних факторов.

Чувствительность определяет способность устройства реагировать на минимальные изменения емкости. Во многих моделях предусмотрена возможность регулировки этого параметра.

Гистерезис характеризует разницу между точками включения и выключения датчика, обеспечивая стабильность работы и предотвращая ложные переключения.

Частота срабатывания важна для динамичных процессов. Обычно она составляет десятки герц, что достаточно для большинства задач автоматизации.

Также необходимо учитывать:

• напряжение питания (обычно 10–30 В DC),
• степень защиты корпуса (например, IP67), что особенно важно при эксплуатации в сложных условиях.

Правильный учет этих характеристик напрямую влияет на эффективность работы датчика.

Области применения емкостных датчиков

Емкостные датчики нашли применение в самых разных отраслях благодаря своей универсальности.

Одно из основных направлений — обнаружение объектов на производственных линиях. Они позволяют контролировать наличие деталей без контакта, включая случаи, когда объекты находятся внутри упаковки или за преградами. Широко используются такие датчики и для контроля уровня жидкостей. Они эффективно работают в резервуарах, баках и силосах, особенно в пищевой, химической и строительной промышленности.

Возможность работы через неметаллические стенки делает их особенно удобными для герметичных систем. Еще одно важное применение — измерение толщины материалов. Это актуально при производстве пленок, древесных плит и электронных компонентов, где требуется высокая точность.

Кроме того, емкостные датчики применяются в системах человек–машина (HMI), медицинском оборудовании и автоматизированных комплексах. Они обеспечивают надежное бесконтактное управление и мониторинг параметров. Благодаря сочетанию точности, универсальности и устойчивости к внешним условиям такие датчики стали важным элементом современной техники.

Преимущества применения емкостных датчиков

Емкостные датчики обладают рядом значимых достоинств, благодаря которым они получили широкое распространение в промышленности и электронике. В первую очередь стоит отметить их бесконтактный принцип работы. Это позволяет фиксировать наличие объектов без физического взаимодействия, снижая износ оборудования и исключая риск загрязнения чувствительных элементов. Особенно это актуально для отраслей с высокими санитарными требованиями — например, пищевой и фармацевтической.

Еще одно важное преимущество — универсальность применения. Такие датчики способны распознавать широкий спектр материалов: жидкости, сыпучие вещества, пластик, стекло и другие неметаллические объекты. Более того, они эффективно работают даже через стенки контейнеров, что существенно расширяет возможности их использования в закрытых системах.

Дополнительным плюсом является компактность конструкции. Небольшие габариты упрощают монтаж и интеграцию в существующие системы автоматизации. При этом стоимость емкостных датчиков, как правило, ниже по сравнению с альтернативными технологиями, что делает их экономически выгодным решением. Благодаря сочетанию доступности, надежности и функциональности, такие устройства активно применяются в автоматике, системах контроля уровня, интерфейсах HMI и других технологических решениях.

Ограничения и возможные сложности

Несмотря на многочисленные преимущества, емкостные датчики имеют ряд особенностей, которые необходимо учитывать при эксплуатации. Основная проблема связана с влиянием окружающей среды. Изменения температуры, влажности и наличие загрязнений могут существенно повлиять на точность измерений. Например, слой пыли или налета на чувствительном элементе способен вызывать ложные срабатывания, поэтому требуется регулярное обслуживание и очистка.

Не менее важным фактором является необходимость точной калибровки. Поскольку характеристики среды могут изменяться, датчики нуждаются в периодической перенастройке. Это увеличивает требования к обслуживанию и может повлиять на общую стоимость эксплуатации.

Также следует учитывать вопросы электромагнитной совместимости (EMC). В некоторых случаях емкостные датчики могут быть подвержены влиянию внешних помех или, наоборот, создавать их для других устройств. Поэтому при проектировании систем важно учитывать требования по экранированию и корректной интеграции оборудования. Грамотный учет этих факторов позволяет минимизировать риски и обеспечить стабильную работу системы.

Сравнение с другими типами датчиков

Емкостные датчики занимают особое место среди технологий обнаружения, включая индуктивные, оптические и ультразвуковые решения. В отличие от индуктивных датчиков, которые реагируют исключительно на металлические объекты, емкостные способны обнаруживать практически любые материалы. Это делает их более универсальными, особенно в задачах контроля жидкостей и неметаллических сред.

По сравнению с оптическими датчиками, работа которых зависит от цвета, прозрачности или отражающих свойств поверхности, емкостные устройства менее чувствительны к визуальным характеристикам объектов. Это повышает стабильность работы в сложных условиях. Ультразвуковые датчики превосходят емкостные по дальности действия, однако для задач ближнего контроля их использование часто избыточно. В таких случаях емкостные решения оказываются более простыми и экономичными.

С точки зрения стоимости и конструкции емкостные датчики также выигрывают: отсутствие подвижных элементов снижает вероятность отказов и упрощает обслуживание. В итоге они часто становятся оптимальным выбором для широкого круга задач в промышленной автоматизации.

Современные тенденции и развитие технологий

Развитие емкостных датчиков активно продолжается, и современные тенденции направлены на повышение их эффективности и расширение функциональности. Одним из ключевых направлений является миниатюризация. Компактные и даже печатные датчики позволяют внедрять сенсорные технологии в ограниченные пространства и новые типы устройств. Ожидается, что рынок таких решений будет активно расти в ближайшие годы.

Еще один важный тренд — интеграция с IoT и концепцией Industry 4.0. Современные датчики становятся частью интеллектуальных систем, обеспечивая передачу данных в реальном времени и возможность удаленного управления. Наличие беспроводных интерфейсов значительно упрощает их внедрение и эксплуатацию.

Также развивается направление мультимодальных интерфейсов, где емкостные датчики комбинируются с другими технологиями — например, инфракрасными или оптическими. Это открывает новые возможности для управления жестами и создания более удобных пользовательских интерфейсов, особенно в автомобильной и потребительской электронике. В результате емкостные датчики становятся не просто измерительными элементами, а важной частью интеллектуальных систем будущего.

Итоговый вывод

Емкостные датчики представляют собой универсальное и эффективное решение для широкого спектра задач — от промышленной автоматизации до потребительской электроники. Их ключевые преимущества заключаются в бесконтактной работе, высокой чувствительности и способности обнаруживать как проводящие, так и диэлектрические материалы. При этом важно учитывать влияние внешних факторов, необходимость корректной калибровки и требования к электромагнитной совместимости. Только комплексный подход к выбору и эксплуатации оборудования позволяет раскрыть весь потенциал этих устройств.

При подборе емкостных датчиков от компании Эиком рекомендуется учитывать свойства контролируемых материалов, условия окружающей среды и требуемые технические параметры. В сложных условиях стоит отдавать предпочтение моделям с повышенной защитой и функциями компенсации.

В целом, при грамотном применении емкостные датчики становятся надежным инструментом повышения эффективности, безопасности и технологичности современных систем.

FAQ — ответы на популярные вопросы

Чем емкостный датчик отличается от индуктивного?
Емкостные датчики работают с любыми материалами, включая жидкости и пластик, тогда как индуктивные реагируют только на металл.

Можно ли обнаруживать объекты через стенки емкости?
Да, датчики способны фиксировать содержимое через неметаллические поверхности, такие как пластик или стекло.

Нужна ли калибровка?
В большинстве случаев да. Она необходима для точной работы, особенно при изменении условий окружающей среды.

Где чаще всего применяются такие датчики?
Они используются для контроля уровня жидкостей, обнаружения объектов, работы в HMI-системах и на производственных линиях.

Устойчивы ли они к помехам?
В целом да, но в сложных условиях может потребоваться дополнительная защита или экранирование.
