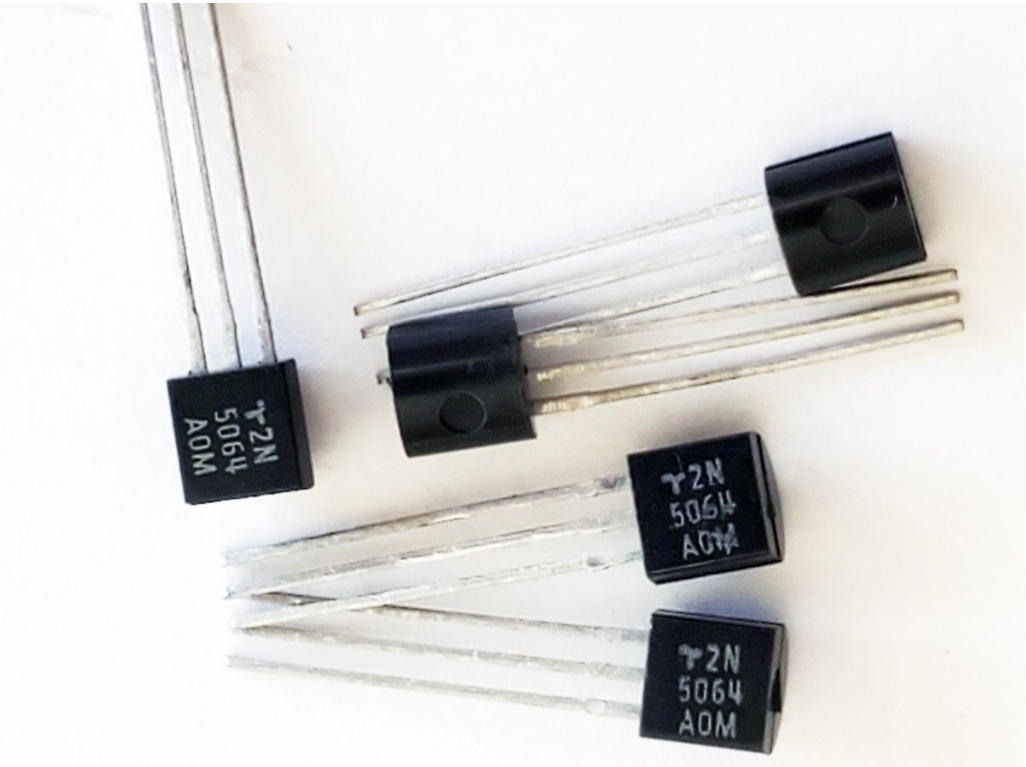

Тиристоры, диаки и триаки: устройство и применение

Полупроводниковые компоненты лежат в основе практически всех современных электронных систем. Их активное внедрение в XX веке стало важнейшим этапом развития технологий, позволив существенно уменьшить размеры устройств, повысить их энергоэффективность и надежность. К ключевым элементам полупроводниковой техники относятся диоды, транзисторы, а также тиристоры, диаки и триаки. Эти компоненты обеспечивают управление электрическим током, усиление сигналов и регулирование параметров цепей. Сегодня они применяются повсеместно — от бытовой электроники до сложных промышленных установок.

Конструкция и принцип действия тиристора

Тиристор представляет собой полупроводниковый ключ, способный работать в двух устойчивых состояниях — закрытом и открытом. Его структура включает четыре чередующихся слоя p-n-p-n, формирующих сложный переход.

Несмотря на многослойную структуру, устройство оснащено тремя выводами:

• Анод (A) — входной электрод, через который ток поступает в элемент;
• Катод (K) — выходной электрод;
• Затвор (G) — управляющий контакт, запускающий процесс проводимости.

Режимы работы тиристора:

• Закрытое состояние — элемент блокирует прохождение тока, пропуская лишь незначительные утечки.
• Открытое состояние — возникает после подачи управляющего сигнала на затвор. После включения тиристор продолжает проводить ток даже без управляющего импульса.

Для отключения необходимо снизить ток ниже уровня удержания, что обычно достигается разрывом цепи или снижением нагрузки.

Тиристоры широко применяются в различных схемах:

• регулирование яркости освещения (диммеры);
• управляемые выпрямители для преобразования AC в DC;
• источники бесперебойного питания (UPS);
• системы управления электродвигателями.

Благодаря своей способности удерживать состояние, тиристоры эффективно используются в задачах управления мощностью.

Диак: особенности конструкции и работы

Диак — это двунаправленный полупроводниковый элемент, схожий по структуре с тиристором, но не имеющий управляющего электрода. Он начинает проводить ток только после достижения определенного порогового напряжения.

Выводы диака обозначаются как A1 и A2 (или MT1 и MT2), поскольку устройство симметрично и может работать в обоих направлениях. Его структура фактически представляет собой комбинацию двух встречно включённых элементов, что обеспечивает двустороннюю проводимость.

Основные области применения диаков:

• Защита от перенапряжений — элемент ограничивает избыточное напряжение в цепи;
• Системы регулирования освещения — используется совместно с триаками для запуска проводимости в нужный момент;
• Регуляторы мощности нагревательных устройств — позволяет управлять подачей энергии на нагревательные элементы.

Диак играет важную роль как вспомогательный компонент, обеспечивая корректную работу более сложных схем.

Триак: универсальный элемент для переменного тока

Триак является развитием тиристорной технологии и отличается симметричной структурой. В отличие от классического тиристора, он способен проводить ток в обоих направлениях, что делает его особенно эффективным в цепях переменного тока.

Конструктивно триак имеет три вывода:

• A1;
• A2;
• управляющий электрод G.

Благодаря двунаправленной проводимости триак широко применяется в устройствах, где требуется управление переменным напряжением.

Примеры использования:

• Системы «умного дома» — управление освещением и бытовыми приборами;
• Регуляторы мощности — плавное изменение подачи энергии;
• Аудиотехника — контроль уровня мощности в усилителях;
• Бытовые устройства — диммеры, регуляторы нагрева и скорости вращения.

Триаки позволяют реализовать компактные и эффективные решения для управления нагрузкой без необходимости использования сложных схем.

Итог

Тиристоры, диаки и триаки являются важнейшими элементами силовой электроники, обеспечивающими управление током и мощностью в различных устройствах. Каждый из них обладает своими особенностями: тиристоры подходят для одностороннего управления, диаки — для запуска и защиты, а триаки — для работы с переменным током.

Грамотный выбор и применение этих компонентов позволяют создавать надежные, эффективные и энергоэкономичные системы. Широкий ассортимент подобных решений доступен у поставщиков, таких как Эиком, что дает возможность подобрать оптимальные компоненты для любых задач — от бытовых до промышленных.
