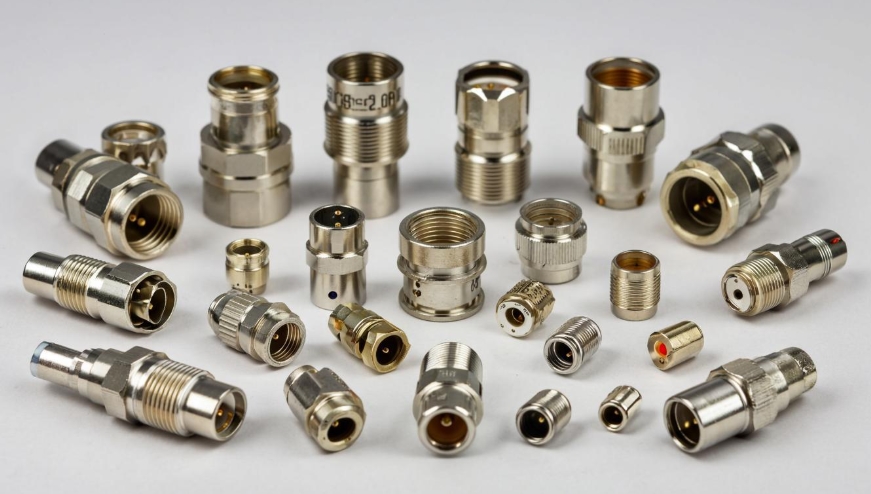

Коаксиальные разъемы: особенности, виды и применение

Технологии радиочастотной передачи данных сегодня используются практически повсеместно – от телекоммуникационного оборудования до мультимедийных систем и промышленной электроники. Одним из ключевых элементов таких решений являются коаксиальные разъемы, обеспечивающие стабильное соединение и корректную передачу высокочастотного сигнала.

Коаксиальные разъемы работают совместно с коаксиальными кабелями, принцип которых был разработан еще в XIX веке. Появление коаксиальной линии связи стало важным этапом развития телекоммуникаций, поскольку позволило значительно снизить потери сигнала и повысить устойчивость к внешним помехам. Позднее стандартизированные разъемы сделали подключение таких кабелей более удобным и надежным. Сегодня широкий ассортимент коаксиальных компонентов предлагает компания Эиком.

Конструкция коаксиального разъема

Коаксиальный разъем по своей структуре повторяет строение самого кабеля. Его конструкция включает несколько элементов, каждый из которых выполняет важную функцию при передаче сигнала.

Основой служит центральный проводник, изготовленный преимущественно из меди либо алюминия. Именно через него проходит электрический сигнал. Вокруг проводника располагается диэлектрический слой, предотвращающий контакт между токоведущей частью и экраном. Далее находится металлический экран в виде оплетки или фольги, защищающий линию от внешних электромагнитных воздействий и снижающий уровень помех.

Внешняя оболочка выполняет защитную функцию, предохраняя разъем и кабель от влаги, механических нагрузок и других факторов окружающей среды.

Одним из главных преимуществ коаксиальной конструкции считается способность удерживать электромагнитное поле внутри кабеля. Благодаря этому уменьшаются потери сигнала и обеспечивается стабильная работа оборудования даже на высоких частотах. Для RF-систем особенно важно сохранение постоянного волнового сопротивления по всей линии передачи, поскольку от этого напрямую зависит качество сигнала.

Волновое сопротивление и его значение

Для коаксиальных разъемов важнейшим параметром является волновое сопротивление. Наиболее распространены стандарты 50 Ом и 75 Ом.

Разъемы на 50 Ом широко используются в радиочастотных системах, телекоммуникационном оборудовании, антеннах и беспроводной связи. Такой стандарт обеспечивает эффективную передачу мощности и минимальные потери сигнала. Разъемы на 75 Ом чаще применяются в телевизионных, аудио- и видеосистемах.

При проектировании оборудования крайне важно соблюдать согласование импеданса между всеми элементами линии – кабелем, разъемом и подключаемым устройством. Если параметры отличаются, возникают отражения сигнала и дополнительные потери, ухудшающие стабильность передачи данных.

Например, в Wi-Fi-системах антенна, кабель и все соединительные элементы обычно имеют сопротивление 50 Ом. Только при полном согласовании компонентов можно обеспечить корректную работу оборудования и стабильную передачу сигнала.

Основные разновидности коаксиальных разъемов

В современной электронике используется несколько популярных типов коаксиальных разъемов, отличающихся конструкцией и сферой применения.

Разъем BNC считается одним из наиболее распространенных вариантов. Он активно применяется в телекоммуникациях, измерительной технике и лабораторном оборудовании, включая осциллографы и тестовые стенды. Такие разъемы выпускаются в версиях 50 Ом и 75 Ом, что делает их универсальными для различных задач.

Разъем TNC по конструкции напоминает BNC, однако вместо байонетного крепления использует резьбовое соединение. Благодаря этому он лучше выдерживает вибрации и механические нагрузки, что особенно важно в промышленной и мобильной технике.

Разъем SMA отличается компактными размерами и рассчитан на работу с высокочастотными сигналами. Его часто используют в RF-модулях, антеннах и оборудовании беспроводной связи. Модификация RP-SMA имеет обратную полярность контактов, что исключает случайное подключение несовместимых устройств.

Области использования коаксиальных разъемов

Коаксиальные разъемы востребованы во многих сферах современной техники благодаря высокой надежности и устойчивости к помехам.

В аудио- и видеосистемах они используются для передачи телевизионного сигнала, подключения мультимедийного оборудования и организации HD-трансляций. Высокая пропускная способность позволяет передавать большие объемы данных без существенного ухудшения качества.

В телекоммуникационной отрасли такие разъемы применяются в сетевом оборудовании, системах передачи данных и интернет-коммуникациях. За счет эффективной экранировки они обеспечивают стабильную работу даже в условиях сильных электромагнитных помех.

Кроме того, коаксиальные соединения широко используются в спутниковой связи, системах видеонаблюдения CCTV, радиолокационном оборудовании и различных промышленных установках. Универсальность, долговечность и стабильность передачи сигнала делают их важной частью современной электронной инфраструктуры.

Правила монтажа коаксиальных разъемов

Корректная установка коаксиальных разъемов напрямую влияет на стабильность передачи сигнала и надежность всей системы. При монтаже необходимо соблюдать несколько важных рекомендаций, позволяющих избежать потерь и помех.

Прежде всего, коаксиальный кабель следует прокладывать без сильных перегибов и чрезмерного натяжения. Резкие изгибы способны нарушить внутреннюю структуру кабеля, что приводит к ухудшению характеристик сигнала и снижению эффективности соединения. Особенно важно соблюдать радиус изгиба при работе с высокочастотными линиями.

Не менее значимым фактором является правильный подбор разъемов. Они должны полностью соответствовать типу используемого кабеля, параметрам оборудования и требуемому волновому сопротивлению. Несовместимые компоненты могут стать причиной нестабильной передачи данных и отражений сигнала.

При монтаже также рекомендуется соблюдать дистанцию между коаксиальными линиями и силовыми кабелями. Близкое расположение источников питания способно вызывать электромагнитные наводки, негативно влияющие на качество передачи.

Для установки обычно применяются специальные инструменты – стрипперы для аккуратного снятия изоляции, а также профессиональные обжимные клещи. Дополнительно важно поддерживать чистоту контактных поверхностей и периодически проверять состояние соединений. Такой подход позволяет существенно увеличить срок службы всей системы.

Сильные и слабые стороны коаксиальных разъемов

Популярность коаксиальных разъемов обусловлена их эксплуатационными преимуществами. Одним из главных достоинств считается высокая устойчивость к электромагнитным помехам.

Экранированная конструкция эффективно защищает передаваемый сигнал от внешних воздействий, обеспечивая стабильную работу оборудования даже в сложных условиях эксплуатации.

Еще одним преимуществом является надежность соединения. Коаксиальные интерфейсы широко используются в телекоммуникациях, измерительной технике и системах связи благодаря способности поддерживать стабильные параметры сигнала на значительных расстояниях.

Отдельного внимания заслуживает простота монтажа. Большинство популярных типов разъемов отличаются понятной конструкцией и удобством подключения, что упрощает обслуживание и замену компонентов как для профессиональных инженеров, так и для радиолюбителей.

Тем не менее у коаксиальных решений существуют и определенные ограничения. По сравнению с современными высокоскоростными интерфейсами некоторые коаксиальные системы имеют меньшую пропускную способность. Это может ограничивать их применение в сетях, где требуется передача крайне больших объемов данных.

Кроме того, неправильная установка или повреждение кабеля способны вызвать значительные потери сигнала. Ошибки при обжиме, загрязнение контактов или несоответствие импеданса негативно отражаются на работе всей линии связи. Именно поэтому соблюдение технологии монтажа остается обязательным условием эффективной эксплуатации.

Особенности обслуживания коаксиальных соединений

Для стабильной работы коаксиальных разъемов требуется регулярное техническое обслуживание. Периодические осмотры позволяют своевременно обнаружить износ, окисление контактов, ослабление креплений или повреждения кабеля.

Особое внимание следует уделять состоянию соединительных элементов в оборудовании, работающем на открытом воздухе или в условиях повышенной влажности. Воздействие осадков, перепадов температур и ультрафиолетового излучения постепенно ухудшает характеристики материалов и может привести к снижению качества сигнала.

Чтобы увеличить срок службы соединений, рекомендуется использовать компоненты из устойчивых к коррозии материалов, а также применять защитные элементы для наружного монтажа. При обнаружении поврежденных разъемов их необходимо своевременно заменять, не дожидаясь серьезных сбоев в работе системы.

Регулярное обслуживание особенно важно в телекоммуникационных сетях, системах видеонаблюдения и радиочастотном оборудовании, где стабильность передачи данных имеет критическое значение.

Итоги

Коаксиальные разъемы остаются важной частью современных RF- и телекоммуникационных систем. Благодаря устойчивости к помехам, надежности соединения и универсальности они продолжают активно использоваться в аудио- и видеотехнике, беспроводной связи, CCTV-системах и промышленном оборудовании.

Эффективность работы коаксиальных линий во многом зависит от правильного выбора компонентов, соблюдения технологии монтажа и регулярного технического обслуживания. Использование качественных кабелей и разъемов от Эиком позволяет обеспечить стабильную передачу сигнала и долговечность всей системы.

FAQ – популярные вопросы о коаксиальных разъемах

Какие элементы входят в конструкцию коаксиального разъема?
Стандартный коаксиальный разъем включает центральный проводник, диэлектрический изолятор, металлический экран и внешний защитный слой. Такая конструкция обеспечивает передачу сигнала с минимальными потерями и защищает линию от электромагнитных помех.

Почему важно волновое сопротивление?
Волновое сопротивление определяет совместимость компонентов системы передачи сигнала. Наиболее распространены стандарты 50 Ом и 75 Ом. Неправильное согласование импеданса вызывает отражения сигнала и ухудшает качество связи.

В каких системах используются коаксиальные разъемы?
Такие разъемы применяются в телекоммуникациях, телевизионном оборудовании, системах видеонаблюдения CCTV, радиолокационных комплексах, спутниковой связи и RF-устройствах.

Как правильно устанавливать коаксиальные соединения?
Во время монтажа необходимо избегать сильных перегибов кабеля, использовать совместимые разъемы и соблюдать расстояние от силовых линий. Также важно применять профессиональные инструменты для зачистки и обжима.

Как продлить срок службы коаксиальных разъемов?
Для долговечной работы рекомендуется регулярно проверять состояние кабелей и контактов, защищать соединения от влаги и загрязнений, а при появлении повреждений своевременно заменять неисправные элементы.
