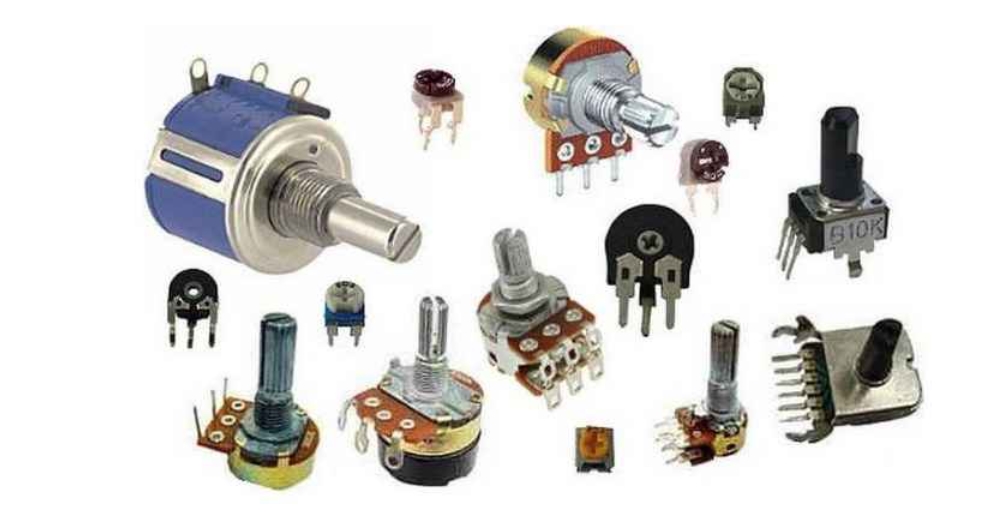

Переменные резисторы: виды, устройство и сферы применения

В современной электронике даже компактные компоненты способны существенно влиять на работу всей системы. Одним из таких элементов является переменный резистор. С его помощью регулируют громкость аудиоустройств, управляют яркостью освещения, настраивают чувствительность датчиков и изменяют параметры нагревательных элементов. Несмотря на внешнее сходство, разные типы регулируемых резисторов выполняют различные задачи: потенциометры изменяют напряжение, реостаты управляют током, а специальные чувствительные элементы реагируют на температуру, освещённость и другие внешние факторы.

Принцип изменения сопротивления

Основой конструкции любого переменного резистора является подвижный контакт – ползунок, перемещающийся по резистивной дорожке. При его движении меняется длина участка, через который проходит электрический ток. Именно это влияет на итоговое сопротивление цепи.

𝑅=𝜌*𝐿/𝐴

В этой формуле:

• R – сопротивление;
• ρ – удельное сопротивление материала;
• L – длина проводящего участка;
• A – площадь поперечного сечения.

При перемещении ползунка длина активного участка увеличивается или уменьшается, из-за чего меняется сопротивление. Это напрямую влияет на параметры цепи – напряжение либо силу тока.

Согласно закону Ома, при неизменном напряжении увеличение сопротивления уменьшает ток, а уменьшение сопротивления – повышает его. Этот принцип применяется в регуляторах громкости, источниках питания, датчиках и системах управления мощностью.

Конструкция регулируемых резисторов

Типовой переменный резистор включает несколько основных элементов, от которых зависят точность работы, срок службы и область применения устройства.

Резистивная дорожка

Это рабочая поверхность, по которой перемещается контактный элемент.

Для её изготовления используют:

• углеродные материалы – недорогие и распространённые;
• металлокерамику (cermet) – более стабильную и точную;
• резистивную проволоку – применяемую в мощных реостатах.

Подвижный контакт

Ползунок обеспечивает изменение сопротивления при перемещении по дорожке.

В зависимости от конструкции управление может выполняться:

• поворотной ручкой;
• регулировочным винтом;
• линейным слайдером.

Корпус и исполнение

Компания Эиком предлагает переменные резисторы в нескольких вариантах исполнения:

• панельные модели для ручного управления;
• платые версии для внутреннего монтажа;
• компактные SMD-компоненты для автоматизированной сборки.

Каждое исполнение рассчитано на определённые условия эксплуатации – от бытовой техники до промышленной электроники.

Основные разновидности переменных резисторов

Хотя принцип действия у всех регулируемых резисторов одинаковый, конструкция и назначение могут существенно отличаться.

Потенциометры

Потенциометр относится к наиболее распространённым видам регулируемых резисторов. Он оснащается тремя выводами: двумя фиксированными и одним подвижным. Такая схема позволяет использовать устройство как делитель напряжения.

Среди основных типов потенциометров выделяют:

• поворотные;
• ползунковые;
• цифровые модели с электронным управлением.

По характеристике изменения сопротивления они делятся на:

• линейные;
• логарифмические.

Логарифмические модели особенно востребованы в аудиотехнике, так как лучше соответствуют особенностям восприятия громкости человеком.

Потенциометры применяются:

• в регуляторах громкости и тембра;
• системах управления яркостью;
• аналоговых схемах;
• интерфейсах управления и MIDI-контроллерах.

Благодаря универсальности потенциометры остаются востребованными как в бытовой, так и в промышленной электронике.

Реостаты

Реостат представляет собой двухвыводной переменный резистор, предназначенный для регулирования тока в цепи. В отличие от потенциометра он не используется как делитель напряжения.

Реостаты применяются:

• для изменения яркости освещения;
• ограничения пусковых токов;
• регулирования температуры нагревателей;
• управления электродвигателями.

Такие устройства отличаются простотой и высокой надёжностью. Однако часть энергии в них преобразуется в тепло, поэтому в современных системах их всё чаще заменяют электронными методами регулирования, включая ШИМ-управление.

Триммеры

Триммеры – компактные монтажные потенциометры, устанавливаемые непосредственно на печатную плату. Их настройка выполняется отвёрткой через регулировочный винт.

Они используются:

• при установке опорных напряжений;
• для калибровки датчиков;
• настройки генераторов и фильтров;
• корректировки аналоговых схем.

Триммеры выпускаются в однооборотном и многооборотном исполнении, а также в вариантах THT и SMT. После настройки параметры обычно не изменяются в течение всего срока службы устройства.

Термисторы, фоторезисторы и чувствительные элементы

Существуют и специальные разновидности резисторов, сопротивление которых меняется автоматически под воздействием внешней среды.

Термисторы

Термисторы делятся на:

• NTC – сопротивление уменьшается при росте температуры;
• PTC – сопротивление увеличивается при нагреве.

Они широко используются в температурных датчиках, системах HVAC и тепловой защите оборудования.

Фоторезисторы

Фоторезисторы изменяют сопротивление в зависимости от уровня освещённости.

Их применяют:

• в автоматическом освещении;
• светочувствительных датчиках;
• системах контроля освещённости.

Специализированные чувствительные резисторы

Также существуют элементы, реагирующие на:

• давление;
• влажность;
• магнитное поле.

Подобные компоненты активно используются в IoT-устройствах, сенсорных системах и промышленной автоматике.

Где используются переменные резисторы

Область применения регулируемых резисторов охватывает как бытовую электронику, так и сложные промышленные комплексы.

Бытовая электроника

В пользовательских устройствах такие компоненты позволяют:

• регулировать громкость и яркость;
• настраивать чувствительность датчиков;
• управлять скоростью вращения вентиляторов и моторов.

Промышленность и автоматизация

В промышленной сфере переменные резисторы применяют:

• в системах контроля напряжения;
• регуляторах температуры;
• лабораторных источниках питания;
• оборудовании HVAC;
• автомобильной электронике.

Обучение и разработка

При проектировании и тестировании схем потенциометры и триммеры помогают быстро изменять параметры без замены компонентов. Они активно используются на макетных платах и в учебных лабораториях.

Что учитывать при выборе регулируемого резистора

Для стабильной работы электронного устройства важно правильно подобрать тип переменного резистора. Ошибки при выборе могут привести к нестабильной регулировке, перегреву или снижению срока службы оборудования.

Перед покупкой необходимо учитывать:

• диапазон сопротивления;
• мощность рассеивания;
• тип характеристики;
• способ монтажа;
• точность регулировки;
• условия эксплуатации и механическую надёжность.

Ключевые параметры при выборе переменного резистора

Подбор переменного резистора напрямую влияет на стабильность и точность работы электронной схемы. Неправильно выбранный компонент способен вызвать перегрев, нестабильность сигнала или быстрый выход устройства из строя. Поэтому перед покупкой важно учитывать как электрические, так и конструктивные характеристики.

Электрические характеристики

Каждый регулируемый резистор обладает набором параметров, которые должны соответствовать требованиям конкретной схемы.

• Диапазон сопротивления и допуск. Номинал резистора подбирается в зависимости от особенностей цепи – например, 1 кОм, 10 кОм или 100 кОм. Важную роль играет и точность. Стандартный допуск обычно составляет ±10%, однако в измерительных и чувствительных системах предпочтительны модели с отклонением не более 5%.
• Мощность рассеивания и температурная стабильность. Если через резистор проходит высокий ток, компонент должен выдерживать соответствующую нагрузку. Недостаточный запас по мощности приводит к перегреву и деградации дорожки. Для надёжной работы часто выбирают элементы с запасом по мощности – например, 0,5 Вт вместо 0,25 Вт. Дополнительно учитывают температурный коэффициент сопротивления, влияющий на стабильность параметров при нагреве.
• Тип характеристики. Линейные модели подходят для большинства технических задач, где требуется равномерное изменение сопротивления. Логарифмические варианты чаще используются в аудиотехнике, так как изменение сигнала воспринимается человеком нелинейно.

Конструктивные особенности и монтаж

Механические параметры определяют не только способ установки, но и удобство эксплуатации устройства.

Варианты монтажа

Существует несколько основных типов исполнения:

• THT-монтаж – удобен при ремонте и создании прототипов;
• SMD-исполнение – используется в компактной современной электронике;
• панельные версии – предназначены для устройств с ручным управлением.

Эргономика и расположение

При проектировании важно учитывать доступ к регулировке. В зависимости от конструкции настройка может выполняться сверху, сбоку или с передней панели. Для пользовательских устройств большое значение имеет удобство взаимодействия с элементом управления.

Защита и долговечность

Для промышленного оборудования и техники, работающей в сложных условиях, рекомендуется выбирать герметичные модели с повышенной стойкостью к влаге, пыли и вибрациям. Компания Эиком предлагает решения с защитой IP65, а также модели из проводящего пластика и металлокерамики, рассчитанные на длительную эксплуатацию.

Как подобрать резистор под конкретную задачу

Выбор зависит от того, какую функцию должен выполнять компонент в электронной схеме.

Потенциометр или реостат

Если требуется изменение напряжения – оптимальным решением станет потенциометр. Для регулировки силы тока больше подходит реостат. При этом потенциометр может использоваться как реостат, но обратная замена невозможна.

Разовая настройка или постоянная регулировка

Для однократной калибровки применяются триммеры. Если же пользователь должен регулярно изменять параметры, лучше использовать панельные потенциометры с удобной ручкой или слайдером.

Работа с микроконтроллерами

В цифровых проектах на базе Arduino, ESP32 и других платформ всё чаще используются цифровые потенциометры с интерфейсами I2C или SPI. Они позволяют выполнять автоматическую настройку, дистанционное управление и уменьшают влияние механического износа.

Недостатки и ограничения регулируемых резисторов

Несмотря на широкое распространение, переменные резисторы имеют ряд особенностей, которые необходимо учитывать при эксплуатации.

Износ контактной группы

Главная проблема механических потенциометров и реостатов – постепенное истирание контактной дорожки. Ползунок постоянно взаимодействует с поверхностью резистивного слоя, что со временем приводит к ухудшению контакта.

Особенно заметно это:

• в аудиотехнике;
• микшерах;
• оборудовании с частой регулировкой параметров.

Изношенные компоненты вызывают скачки сигнала, потерю точности и нестабильную работу цепи.

Перегрев при высокой нагрузке

Если мощность рассеивания подобрана неправильно, резистор начинает перегреваться. Избыточное тепло способно повредить дорожку, вызвать изменение характеристик или полностью вывести компонент из строя.

В точных схемах даже небольшое изменение сопротивления может привести к серьёзным отклонениям параметров, поэтому важно предусматривать запас по мощности и эффективное охлаждение.

Электрические шумы

В аналоговых системах распространён так называемый контактный шум. Он появляется в месте соприкосновения ползунка с дорожкой и особенно заметен при регулировке сигнала.

Проблема проявляется:

• треском в аудиосистемах;
• нестабильностью сигнала;
• помехами в чувствительных цепях.

Чаще всего подобные дефекты встречаются у дешёвых или сильно изношенных компонентов.

Развитие переменных резисторов и современные технологии

Хотя принцип работы регулируемых резисторов остаётся неизменным десятилетиями, сами компоненты заметно эволюционировали.

От первых конструкций к современным решениям

Первые потенциометры появились ещё в XIX веке. Со временем технологии производства значительно улучшились: повысилась точность, уменьшились размеры компонентов и увеличилась устойчивость к внешним воздействиям.

В дальнейшем широкое распространение получили:

• многооборотные триммеры;
• SMD-компоненты;
• высокоточные металлокерамические модели.

Это позволило активно использовать регулируемые резисторы в компактной современной электронике.

Цифровые потенциометры

Сегодня всё большую популярность приобретают цифровые потенциометры – интегральные схемы, изменяющие сопротивление без механического контакта.

Их преимущества:

• высокая долговечность;
• отсутствие механического износа;
• возможность удалённого управления;
• интеграция с микроконтроллерами.

Подобные решения активно применяются в системах IoT, автоматизации, портативной электронике и интеллектуальных устройствах.

Также развиваются гибридные компоненты, сочетающие механическое управление и цифровые функции, включая моторизированные потенциометры с сенсорным управлением.

Итоги

Переменные резисторы остаются важнейшими компонентами современной электроники. Они используются для регулировки напряжения, тока и параметров окружающей среды в бытовой технике, промышленном оборудовании, аудиосистемах, системах автоматизации и IoT-устройствах.

В зависимости от назначения применяются потенциометры, реостаты, триммеры, термисторы и фоторезисторы. При выборе важно учитывать электрические характеристики, тип монтажа, мощность, точность и условия эксплуатации.

Несмотря на распространение цифровых технологий, классические механические решения продолжают сохранять актуальность благодаря простоте, надёжности и удобству использования. При этом современные цифровые потенциометры постепенно расширяют возможности регулировки и автоматизации электронных систем.

Широкий ассортимент переменных резисторов, триммеров и цифровых решений для профессиональных и любительских проектов представлен в каталоге компании Эиком.

FAQ: популярные вопросы о переменных резисторах

Как обозначается переменный резистор на схеме?
Стандартное обозначение представляет собой символ резистора со стрелкой, указывающей на возможность регулировки. Потенциометры дополнительно имеют третий вывод, обозначающий подвижный контакт.

Как определить диапазон сопротивления?
Для этого необходимо измерить сопротивление между крайними выводами мультиметром в режиме омметра. Полученное значение соответствует максимальному сопротивлению элемента.

Где применяются переменные резисторы?

Их используют:

• в аудиотехнике;
• бытовой электронике;
• системах управления вентиляторами;
• источниках питания;
• измерительных приборах;
• промышленных контроллерах.

Чем отличается потенциометр от реостата?
Потенциометр имеет три вывода и используется для деления напряжения. Реостат работает с двумя выводами и предназначен для регулировки тока.

Можно ли использовать реостат как диммер?
Да, реостат способен регулировать яркость ламп за счёт изменения тока нагрузки. Однако такой метод отличается низкой энергоэффективностью, поэтому современные системы чаще используют ШИМ-регулирование.

Изнашиваются ли переменные резисторы?
Да, механические модели постепенно изнашиваются из-за трения ползунка о резистивную дорожку. Это может вызывать шумы, нестабильность сигнала и потерю точности регулировки.

Когда лучше использовать триммер?
Подстроечные резисторы применяются для разовой настройки параметров – например, при калибровке оборудования или первичной настройке схемы.

Способны ли цифровые потенциометры заменить механические?
Во многих современных устройствах – да. Они обеспечивают более высокую долговечность, точность и возможность удалённого управления без подвижных элементов.
