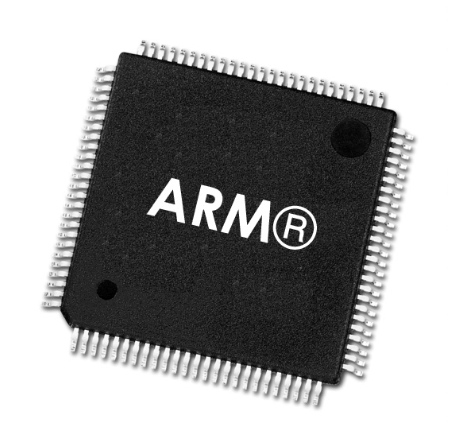

Микроконтроллеры Toshiba M4H с Arm Cortex-M4 для промышленной автоматики

Компания Toshiba представила новую линейку микроконтроллеров семейства M4H, ориентированную на системы промышленной автоматизации и современные бытовые устройства. Новинки построены на 32-битном ядре Arm Cortex-M4 и рассчитаны на выполнение задач управления, обработки данных и взаимодействия с периферийными устройствами.

Микроконтроллеры предназначены для применения в кондиционерах, промышленной робототехнике, многофункциональных принтерах, приводных системах и другом оборудовании, где требуется высокая надежность работы в режиме реального времени. После начала серийного производства изделия будут доступны через компанию Эиком.

Производительная архитектура для систем реального времени

Высокая вычислительная производительность является одним из ключевых преимуществ семейства M4H. Контроллеры способны работать на частоте до 120 МГц, что позволяет эффективно выполнять алгоритмы управления и обработки сигналов без привлечения дополнительных специализированных процессоров.

Наличие аппаратного блока вычислений с плавающей запятой (FPU) ускоряет обработку математических операций, а встроенный модуль защиты памяти (MPU) повышает надежность программного обеспечения. Такое сочетание делает микроконтроллеры подходящими для реализации сложных алгоритмов управления исполнительными механизмами и промышленными интерфейсами.

Главное преимущество семейства Toshiba M4H заключается в сочетании производительного ядра Arm Cortex-M4, встроенных средств управления электродвигателями и возможности непосредственной работы от промышленного питания до 5,5 В без использования дополнительных преобразователей напряжения.

Богатая периферия и совместимость с промышленными системами

Микроконтроллеры поддерживают напряжение питания от 2,7 до 5,5 В, благодаря чему могут напрямую подключаться к распространенным промышленным шинам питания 5 В. Это упрощает разработку оборудования, уменьшает количество внешних компонентов и повышает устойчивость системы к электромагнитным помехам.

Встроенный высокоскоростной генератор с частотой 10 МГц и точностью ±1% позволяет отказаться от внешнего кварцевого резонатора, экономя место на печатной плате и снижая стоимость конечного устройства.

Для работы с периферией предусмотрен широкий набор встроенных модулей:

• 12-разрядный аналого-цифровой преобразователь;
• контроллер прямого доступа к памяти DMA;
• интерфейсы UART, SPI и I²C;
• программируемый модуль управления электродвигателями A-PMD для бесщеточных двигателей постоянного тока.

Интеграция всех необходимых периферийных блоков в одном кристалле позволяет значительно сократить сложность аппаратной части и ускоряет разработку промышленного оборудования.

Корпуса и инструменты разработки

Для различных вариантов компоновки оборудования микроконтроллеры выпускаются в нескольких исполнениях:

• корпуса LQFP на 64 вывода с шагом 0,5 мм;
• корпуса LQFP на 48 выводов с шагом 0,5 мм;
• корпуса на 44 вывода с шагом 0,8 мм;
• поддержка разработки программного обеспечения на базе стандарта CMSIS;
• совместимость с популярными интегрированными средами разработки (IDE);
• использование готовых драйверов для ускорения перехода от прототипирования к серийному производству.

Конкурентные преимущества новой серии

Рынок промышленных микроконтроллеров Arm Cortex-M4 сегодня представлен решениями различных производителей, однако Toshiba делает акцент на сочетании высокой производительности и возможности непосредственной работы с промышленным напряжением 5 В.

В отличие от ряда популярных контроллеров, максимальное напряжение питания которых ограничено 3,3–3,6 В, серия M4H допускает работу при напряжении до 5,5 В. Такое решение позволяет отказаться от дополнительных понижающих преобразователей, повысить устойчивость к электрическим помехам и упростить интеграцию устройств в существующие промышленные системы.

Соотношение объема встроенной Flash-памяти (256 КБ) и оперативной памяти (18 КБ) оптимизировано для выполнения алгоритмов управления в режиме исполнения непосредственно из памяти, что особенно востребовано в приводной технике и системах автоматизации. Наличие встроенного программируемого драйвера двигателей также позволяет реализовывать современные методы бездатчикового управления бесщеточными электродвигателями без применения дополнительных специализированных микросхем.

Итоги

Новая серия Toshiba M4H представляет собой сбалансированную платформу для разработки промышленного оборудования, бытовой техники и интеллектуальных приводных систем. Производительное ядро Arm Cortex-M4, встроенные средства управления двигателями, широкий набор интерфейсов, поддержка напряжения питания до 5,5 В и совместимость со стандартом CMSIS позволяют сократить время разработки, уменьшить количество внешних компонентов и повысить надежность готовых устройств. Благодаря этим особенностям семейство M4H станет привлекательным решением для новых проектов в области промышленной автоматизации и встраиваемой электроники.
