MOSFET с медным клипом Toshiba нарастили мощность авто-электроники

Компания Toshiba представила линейку 40-вольтовых N-канальных силовых MOSFET, выполненных по технологии бесштыревой (post-less) сборки корпуса. Новая архитектура призвана повысить эффективность автомобильной полупроводниковой цепочки поставок и рассчитана на работу в инверторах транспортных средств, полупроводниковых реле, механических силовых переключателях и приводах электродвигателей.

Архитектура корпуса и оптимизация токовых путей

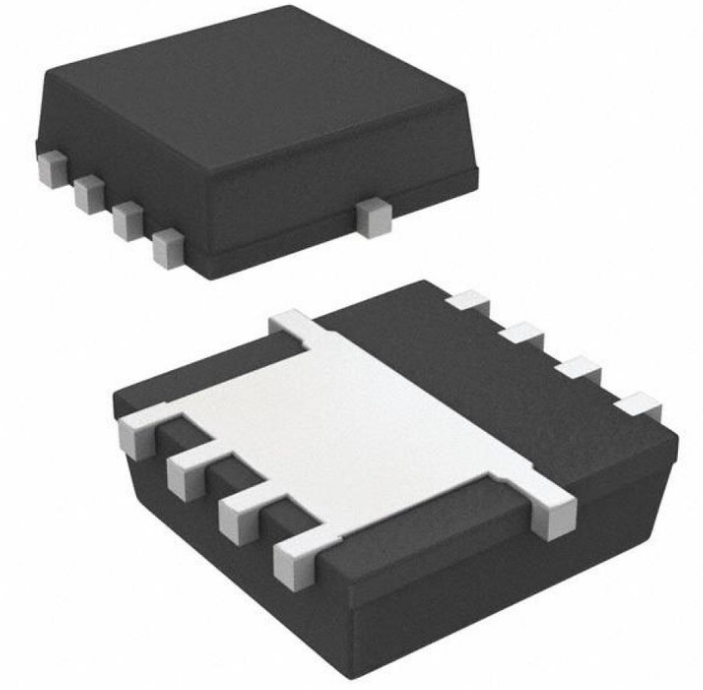

Корпус SOP Advance (EWF) отказывается от классической разварки внутренних проволочных выводов в пользу более рациональной компоновки. Благодаря бесштыревой конструкции кристалл соединяется с внешним выводом не проволочными штырями, а цельной медной клипсой.

модель XPMR5904PB выдерживает максимальный прямой ток стока 180 А — в 1,2 раза больше, чем у предыдущего поколения компонентов в корпусе SOP Advance (WF) с аналогичными характеристиками.

Это устраняет типичные внутренние узкие места и напрямую снижает электрическое сопротивление на основном токовом пути. Кроме того, конструкция использует истоко-совмещённую схему, при которой выводы истока выводятся на нижнюю сторону корпуса, увеличивая площадь контакта с монтажными площадками печатной платы. Такая компоновка расширяет полезную площадь установки кристалла и повышает токонесущую способность.

Снижение теплового сопротивления и рост энергоэффективности

Изменения конструкции корпуса напрямую влияют на электрические и тепловые параметры, критичные для автомобильной силовой электроники. Сравнение новой модели XPMR5904PB с предшественником XPHR7904PS показывает снижение сопротивления «сток-исток» в открытом состоянии примерно на 25%. Параллельно медная клипса и истоко-совмещённая конструкция обеспечивают снижение теплового сопротивления «канал-корпус» приблизительно на 38%.

Уменьшение этих показателей снижает паразитные потери мощности и предотвращает локальный перегрев, позволяя силовым каскадам работать с более высокой эффективностью при длительных нагрузках. Помимо XPMR5904PB, линейка включает модели XPMR7404PB и XPMR8504PB, выход которых запланирован позднее — они дадут инженерам выбор из нескольких рабочих характеристик.

Автоматическая оптическая инспекция и соответствие стандартам надёжности

Чтобы соответствовать жёстким производственным допускам автомобильной отрасли, корпус SOP Advance (EWF) выполнен как поверхностно-монтируемый компонент со смачиваемой боковой стенкой (wettable flank).

Геометрия корпуса обеспечивает хорошую видимость паяного соединения после оплавления припоя, что позволяет проверять качество монтажа стандартным оборудованием автоматической оптической инспекции (AOI) — гарантируя соответствие компонентов требованиям стандарта AEC-Q101 для автомобильной электроники.

Такая автоматизация визуального контроля на производственных линиях особенно востребована у дистрибьюторов и интеграторов — например, у поставщика электронных компонентов Эиком, специализирующегося на подборе автомобильных силовых решений для промышленных заказчиков.

Далее в тексте стоит кратко расшифровать ключевые параметры новой линейки:

• Максимальный ток стока XPMR5904PB — 180 А (рост в 1,2 раза);
• Снижение сопротивления «сток-исток» — около 25%;
• Снижение теплового сопротивления «канал-корпус» — около 38%;
• Корпус SOP Advance (EWF) с медной клипсой и смачиваемой боковой стенкой.

Итоги и перспективы

Новая линейка 40-вольтовых MOSFET демонстрирует, как конструктивные изменения корпуса — без смены кристальной технологии — способны заметно повысить токовую нагрузку, снизить тепловые потери и упростить контроль качества. Для автопроизводителей это означает более компактные и надёжные силовые узлы, а для дистрибьюторов вроде Эиком — расширение ассортимента проверенных решений для инверторов, реле и приводов электродвигателей.
