Nexperia расширила линейку 650В GaN-транзисторов

Компания Nexperia завершила расширение линейки промышленных полевых транзисторов на основе нитрида галлия (GaN) с рабочим напряжением 650 В, добавив несколько классов сопротивления открытого канала в корпусах для поверхностного и выводного монтажа.

Такое решение даёт разработчикам силовой электроники унифицированную платформу на широкозонных полупроводниках для повышения энергоэффективности и улучшения теплоотвода в плотных инфраструктурах дата-центров и промышленных системах автоматизированного привода.

Конструктивные исполнения корпусов и тепловые режимы

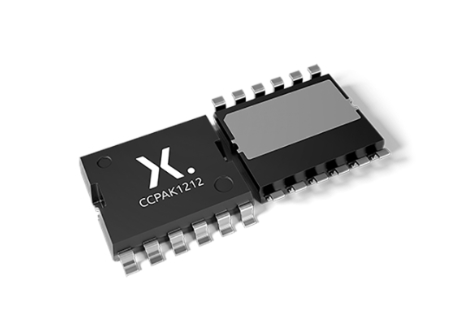

Линейка дискретных компонентов включает варианты сопротивления открытого канала на уровне 35, 50 и 70 мОм — так достигается баланс между потерями проводимости и стоимостью производства кристалла. Для упрощения интеграции в существующие производственные линии и топологии плат транзисторы выпускаются в четырёх стандартных для отрасли типах корпусов. Для выводного монтажа предусмотрены классический трёхвыводной TO-247-3 и четырёхвыводной TO-247-4 с выводом Кельвина, а для поверхностного монтажа — корпуса TOLL (TO-Leadless) и TOLT (TO-Leaded Top-Side Cooling).

Корпус с верхним отводом тепла позволяет силовым каскадам работать на максимальной частоте переключения без теплового троттлинга даже в плотно скомпонованных шкафах управления.

Выбор типа корпуса напрямую определяет путь отвода тепла от кристалла. В стандартных SMD-корпусах с охлаждением через нижнюю сторону тепло уходит непосредственно в печатную плату, что нередко создаёт локальный тепловой затор из-за ограниченной теплопроводности стеклотекстолита. Альтернативная конструкция с верхним охлаждением уводит основной тепловой поток в сторону от платы, отводя его через верхнюю поверхность корпуса напрямую на пассивный или активный радиатор.

Динамика переключения и эффект на уровне системы

Использование широкозонных материалов позволяет промышленным системам питания преодолеть частотные ограничения, характерные для традиционных кремниевых МОП-транзисторов. Структура на основе нитрида галлия обладает высокой подвижностью электронов, что минимизирует заряд затвора и выходную ёмкость, а значит — резко снижает паразитные потери при включении и выключении.

Такое поведение открывает инженерам возможность поднять рабочую частоту преобразователя в несколько раз без риска перегрева, а вместе с этим — заметно сократить размеры дросселей, трансформаторов и выходных фильтров.

Насколько сильно это скажется на итоговых параметрах системы, зависит от конкретной схемотехники и режима нагрузки:

• Серверная инфраструктура. В резонансных LLC-каскадах блоков питания серверных стоек для ИИ-нагрузок (10–12 кВт) переход на GaN-транзисторы даёт прирост КПД на 0,8–1,2 процентных пункта при полной нагрузке, а плотность мощности каскада вырастает на 40–70%.
• Приводная техника. В трёхфазных инверторах приводов мощностью около 1 кВт быстрые фронты переключения сокращают общие потери мощности на 20–25%, что поднимает КПД на 1–1,5 процентных пункта и позволяет уменьшить систему охлаждения.

Физически транзисторы реализованы по каскодной схеме с нормально закрытым состоянием, объединяющей высоковольтный GaN-гетероструктурный транзистор с низковольтным кремниевым коммутирующим ключом. Такая архитектура обеспечивает безопасное выключение при нулевом напряжении и позволяет использовать стандартные кремниевые драйверы затвора с обычными логическими уровнями 0–12 В, исключая ложные срабатывания из-за дребезга затвора.

Сроки коммерческой поставки

Вывод расширенного портфеля на рынок проходит по поэтапному графику, обеспечивающему доступность компонентов для промышленного прототипирования уже сейчас — ниже приведены ключевые параметры поставки по классам сопротивления.

Итоги и перспективы

Расширение портфеля 650В GaN-транзисторов Nexperia даёт разработчикам гибкий набор инструментов для повышения плотности мощности и энергоэффективности — от серверных блоков питания для ИИ-нагрузок до промышленных приводов. Наличие сразу четырёх типов корпусов и трёх классов сопротивления упрощает подбор компонента под конкретную тепловую и электрическую задачу, а поэтапный график поставок 35 и 70 мОм вариантов уже сейчас даёт инженерам основу для проектирования новых систем.
