Нанокристаллическая EMC‑фольга для гибкого экранирования корпуса

Нанокристаллическая фольга WE-FNCS, разработанная Würth Elektronik, предлагает гибкий способ подавления низкочастотных электромагнитных помех в электронных устройствах. По сравнению с традиционными экранирующими материалами она помогает экономить место и упрощает достижение требований EMC.

По мере роста плотности электронных компонентов возрастает и нагрузка на систему электромагнитной совместимости. Именно поэтому ультратонкие поглощающие фольги становятся практичным инструментом: они ослабляют излучение и внешние поля без необходимости использовать громоздкие решения вроде классических металлических экранов.

Электромагнитное экранирование: технический подход

При испытаниях EMC по стандартам вроде CISPR 32 именно низкочастотный диапазон часто создаёт наибольшие сложности. Фольга WE-FNCS целенаправленно ослабляет сигналы электромагнитных помех в диапазоне от 10 Hz до 120 MHz, позволяя корпусам устройств соответствовать требованиям EMC без применения дорогостоящего mu-metal.

Cверхтонкая нанокристаллическая фольга позволяет эффективно экранировать низкочастотные магнитные помехи даже в очень компактных устройствах.

Для практического выбора важно учитывать техническую конфигурацию фольги:

• нано-кристаллический магнитный сердечник;
• рабочий диапазон подавления от 10 Hz до 120 MHz;
• формат тонкой гибкой фольги для монтажа на корпуса;
• возможность замены или сокращения применения mu-metal;
• исполнение для быстрого внедрения в серийные изделия;

К типичным областям применения относятся узлы, создающие нежелательные магнитные поля или особенно чувствительные к ним. Это силовые трансформаторы, common mode chokes (CMC), DC/DC‑преобразователи, инверторы, импульсные источники питания, датчики Холла и медицинские системы визуализации, включая MRI.

Масштабируемая проницаемость и механическая конструкция

WE-FNCS работает как высокоэффективный поглотитель: нанокристаллическая структура обеспечивает очень высокую магнитную проницаемость и высокую степень насыщения потока. За счёт изменения количества внутренних слоёв можно точно подстраивать эффективность поглощения под конкретную задачу, что особенно полезно в условиях ограниченного монтажного пространства.

В дополнение материал помогает повысить эффективность систем беспроводной передачи энергии, направляя магнитный поток и уменьшая паразитные поля.

Для лучшего понимания механической конструкции фольги полезно выделить основные элементы:

• верхний слой из чёрного PET (полиэтилентерефталат, вид пластика из группы полиэфиров), который обеспечивает электрическую изоляцию;
• нижний акриловый клеевой слой для быстрого, надёжного и постоянного крепления;
• защитная несущая плёнка с обеих сторон, снимаемая только перед монтажом;

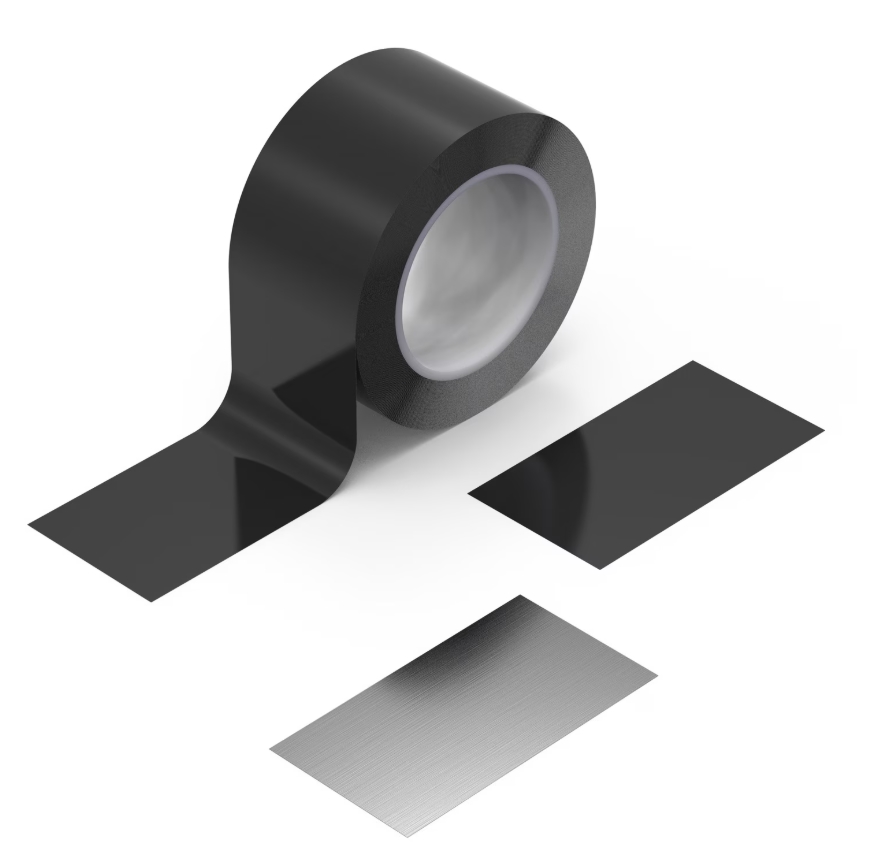

• форма поставки в виде клейких лент или нарезанных под размер секций;
• конструкция, удобная как для встраивания на этапе производства, так и для дооснащения готовых устройств;

Такая механическая архитектура делает интеграцию простой и технологичной. Материал можно применять на этапе сборки, а также использовать для последующей модернизации уже готовой электроники, не меняя кардинально конструкцию изделия.

В итоге фольга WE-FNCS представляет собой компактное и гибкое решение для проектов, где требуется подавить низкочастотные магнитные помехи без утяжеления конструкции и без перехода на громоздкие металлические экраны. Особенно ценным оно становится там, где важны тонкий монтаж, высокая повторяемость и возможность быстрой адаптации к реальным EMC‑проблемам.

Итоговый вывод

Нанокристаллическая фольга WE-FNCS — это современный способ точечно усилить EMC‑защиту устройств (меры по электромагнитной совместимости), сохранив малую толщину, гибкость и удобство интеграции в серийную или доработанную конструкцию.
