Совместимый 3‑уровневый модуль: новый стандарт для преобразователей

Новый стандарт силовых модулей для преобразователей энергии

Корпорация Mitsubishi Electric и компания Semikron Danfoss Elektronik GmbH & Co. KG объявили о промышленном партнерстве, цель которого – совместная разработка нового стандартного корпуса для силовых полупроводниковых модулей с интегрированными 3‑уровневыми схемами. Объединив экспертизу в области силовой электроники и производства модулей, компании стремятся упростить производственные цепочки и ускорить внедрение энергоэффективных технологий преобразования энергии.

Ключевая задача этого стратегического проекта – сформировать единый физический стандарт, позволяющий производителям оборудования унифицировать конструкции инверторов для промышленных приводов и систем возобновляемой энергетики.

Создаваемый стандартный корпус ориентирован на широкое применение: от высокопроизводительных приводов и конвейерных линий до сетевых солнечных инверторов и преобразователей ветроэнергетики. За счет унификации габаритов, выводов и интерфейсов упрощается проектирование, сокращаются сроки вывода новых продуктов на рынок и расширяется выбор компонентов для конечных заказчиков.

Архитектура системы и оптимизация выводов

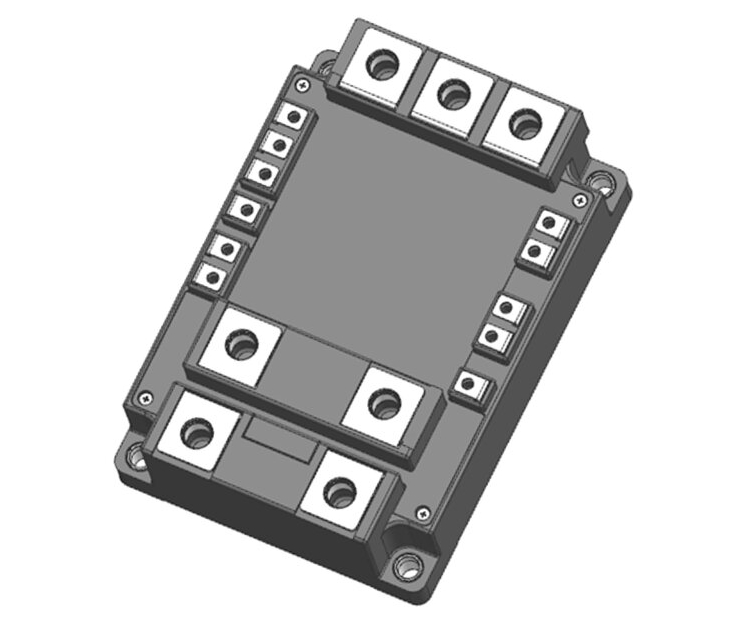

Новый унифицированный пакет сочетает элементы двух существующих платформ: высокомощного корпуса LV100 от Mitsubishi Electric и архитектуры SEMITRANS20 от Semikron Danfoss. Техническое решение основано на включении 3‑уровневой T‑образной топологии непосредственно в общий модульный корпус.

Такая схема управляет постоянным напряжением, используя три потенциала вместо двух, что позволяет формировать выходное напряжение, максимально близкое к синусоидальному. На уровне системы роли партнеров четко разделены: компании совместно разработали физический стандарт корпуса и расположения выводов, но будут самостоятельно производить и продвигать собственные силовые чипы, полностью совместимые с этим корпусом.

Конструкция предусматривает оптимизированное расположение силовых выводов и вспомогательных управляющих контактов, специально адаптированное под работу 3‑уровневых схем. Стандартизация посадочного места, конфигурации выводов и электрических интерфейсов обеспечивает совместимость между производителями и дает промышленным клиентам двойной источник поставок, снижая риск перебоев и укрепляя надежность цепочек поставок.

Еще одна цель нового решения – создать открытый, совместимый 3‑уровневый стандарт силовых модулей, который одновременно повышает эффективность инверторов и избавляет производителей от привязки к одному поставщику.

Благодаря открытой стандартизации физического контура и расположения выводов инженеры могут использовать модуль любой из компаний в одной и той же силовой части, не изменяя базовую конструкцию инвертора. Такое «drop‑in»‑замещение упрощает модернизацию оборудования и дает возможность гибко реагировать на изменения рынка и доступности компонентов.

Повышение эффективности и варианты промышленного использования

Применение интегрированного многоуровневого корпуса нацелено прежде всего на высоконагруженные приводные системы, крупные солнечные электростанции и ветроэнергетические комплексы, где особую роль играет эффективность и надежность силовой электроники. Традиционные инверторы чаще всего используют 2‑уровневые схемы, которые при высоких частотах коммутации приводят к росту гармонических искажений и увеличенным коммутационным потерям. electronics-journal Переход на новый 3‑уровневый стандарт позволяет добиться ощутимого прироста эффективности преобразования энергии.

Специализированная топология снижает амплитуду скачков напряжения, которым подвергаются силовые ключи при переключениях, тем самым уменьшая суммарные коммутационные потери. Более «чистая» форма выходного напряжения сокращает уровень гармоник, что позволяет уменьшить размеры и стоимость внешних фильтрующих компонентов – индуктивностей и конденсаторов. В результате конечные решения становятся более компактными, стабильными в работе и экономичными по себестоимости.

Для удобства применения в промышленных системах модуль ориентирован на следующие ключевые характеристики:

• совместимость с высокомощными приводами и сетевыми инверторами;
• оптимальная эффективность в диапазоне низких и средних частот коммутации, распространенных в приводной технике;
• снижение требований к габаритам и массе фильтров за счет уменьшения гармонических искажений; - возможность использования в системах возобновляемой энергетики (солнечные и ветровые установки);
• унифицированное механическое посадочное место для простого внедрения в существующие платформы.

В ходе сравнительной оценки с классическими нейтрально‑заземленными (NPC) многоуровневыми схемами T‑образная топология демонстрирует специфические преимущества. NPC‑решения используют дополнительные диоды, увеличивая количество компонентов и потери проводимости на низких частотах, тогда как T‑образная конфигурация применяет двунаправленный ключ, подключенный к нейтральной шине постоянного тока. Это оптимизирует эффективность проводимости именно в диапазоне частот, наиболее характерных для промышленных электроприводов.

Стандартизация и преимущества для мировой автоматики

Концепция стандартного 3‑уровневого корпуса была представлена на выставке и конференции Power Conversion Intelligent Motion (PCIM) Europe в Нюрнберге, Германия, которая проходила с 9 по 11 июня 2026 года. Демонстрация показала практическую применимость унифицированной схемы выводов и подчеркнула, как стандартизированные размеры и интерфейсы могут упростить международную инженерную поддержку и масштабирование инфраструктуры для глобальных рынков автоматизации.

По сравнению с закрытыми проприетарными решениями новый открытый стандарт снижает риск «узких мест» в поставках: завод может использовать модуль любого из партнеров без переработки силовой части инвертора. Это особенно важно для крупных производственных предприятий и интеграторов, которые работают на разных континентах и стремятся минимизировать зависимость от конкретной линейки изделий.

Итоговый вывод

Совместная разработка Mitsubishi Electric и Semikron Danfoss формирует новый, открытый и совместимый стандарт силовых модулей для 3‑уровневых инверторов, который одновременно повышает энергетическую эффективность, упрощает проектирование и снижает риски в цепочках поставок. Унифицированный корпус, адаптированный под T‑образную многоуровневую топологию, дает промышленным и энергетическим компаниям более гибкий инструмент для создания компактных, надежных и экономичных систем преобразования энергии, поддерживая глобальный переход к высокоэффективным и «зеленым» технологиям.
