Новые выпрямители SBR повышают эффективность автомобилей
Компания Diodes Incorporated представила серию автомобильных выпрямителей Super Barrier Rectifier с полевой металлизацией. Новые компоненты рассчитаны на повышение энергоэффективности бортовых систем, работающих с передачей данных и распределением питания.

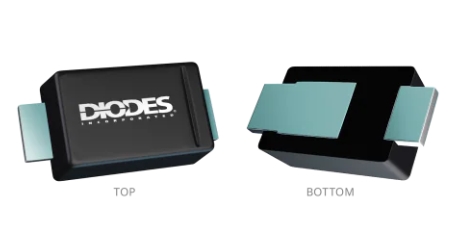

В линейку вошли двухамперные SBRFP2M60P1Q и SBRFP2M60SAFQ, трёхамперный SBRFP3M60SAFQ, а также восьмиамперный SBRFP8A60P5Q. При их изготовлении применяется запатентованный металлооксидный полупроводниковый процесс, позволяющий устранить ряд ограничений традиционных диодов Шоттки и PN-диодов.
Все изделия имеют квалификацию AEC, выпускаются на предприятиях с сертификацией IATF 16949 и поддерживают документацию PPAP. Это упрощает внедрение компонентов в серийные автомобильные проекты с повышенными требованиями к качеству и прослеживаемости.
Параметры производительности и рост эффективности
Ключевые электрические показатели помогают снизить тепловые потери при работе автомобильных силовых цепей. Особенно это важно для узлов, в которых компоненты постоянно испытывают высокие токовые и температурные нагрузки.
| Модель | Основной параметр | Значение | Практический эффект |
|---|---|---|---|
| SBRFP8A60P5Q | Прямое напряжение | До 0,55 В при токе 8 А | Снижение потерь проводимости и нагрева |
| SBRFP2M60P1Q | Обратный ток утечки | До 12 мкА | Повышение эффективности при нагреве |
| SBRFP3M60SAFQ | Обратный ток утечки | До 7 мкА | Стабильная работа силового узла |
| Серия SBRFP | Рабочая температура перехода | От −55 до +175 °C | Применение в тяжёлых условиях эксплуатации |
Для SBRFP8A60P5Q заявлено максимальное прямое напряжение 0,55 В при нагрузке 8 А. Такое значение уменьшает потери на проводимость и способствует сохранению более низкой температуры устройства. Модели SBRFP2M60P1Q и SBRFP3M60SAFQ отличаются ограниченным обратным током утечки в диапазоне температур от +25 до +125 °C.
Низкое прямое напряжение и малые токи утечки позволяют уменьшить энергопотери и снизить риск перегрева силовых цепей автомобиля.
Сферы применения и защита автомобильных систем
Выпрямители могут устанавливаться на место стандартных компонентов без существенной переработки схемы. Они подходят для различных узлов автомобильной электроники, где важны компактность, устойчивость к скачкам напряжения и стабильные характеристики при высокой температуре.
- DC-DC-преобразователи : снижение потерь при преобразовании напряжения в бортовой сети
- Защита от обратной полярности : предотвращение повреждения электроники при ошибочном подключении питания
- Системы зарядки аккумуляторов : надёжное выпрямление тока и работа при нагрузках
- Автомобильное LED-освещение : поддержание стабильного питания светодиодных модулей
- Блоки управления трансмиссией : защита чувствительных цепей от электрических помех
В зависимости от исполнения допустимая энергия лавинного пробоя достигает 145 мДж. Этот показатель в пять–десять раз превышает возможности обычных выпрямителей Шоттки. Благодаря этому компоненты лучше переносят переходные процессы, импульсные перенапряжения и нагрузки типа load dump, возникающие в автомобильной электросети.
Повышенная способность поглощать энергию импульсов делает серию SBRFP эффективным решением для силовых цепей современных автомобилей.
Новая серия объединяет низкие потери, ограниченный ток утечки и высокую стойкость к электрическим перегрузкам. Это помогает повысить надёжность автомобильных систем питания, сократить тепловую нагрузку и упростить защиту электроники в условиях реальной эксплуатации.
