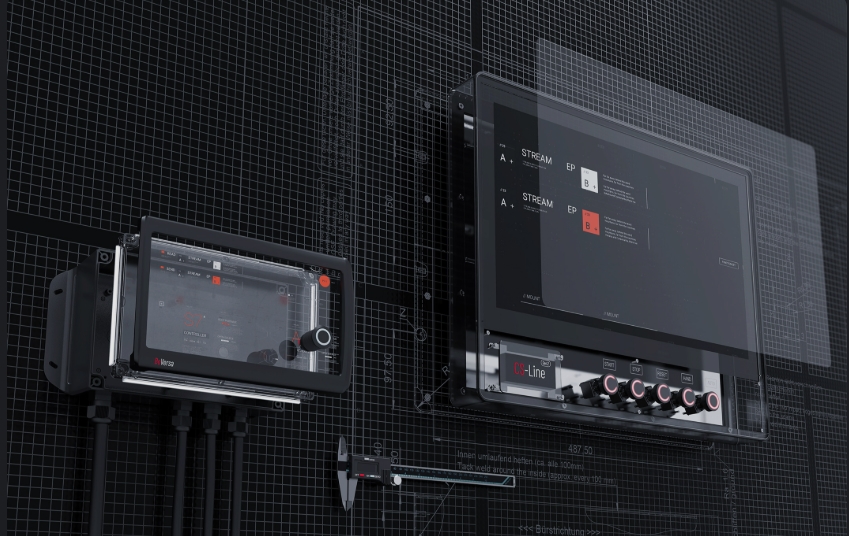

Новые корпуса для IIoT: защита электроники и умное теплоотведение

Промышленная электроника всё чаще работает вне защищённых помещений: на производственных линиях, в транспортной инфраструктуре, системах видеонаблюдения и сетях IIoT. В таких условиях корпус должен не только изолировать компоненты от пыли, воды и ударов, но и отводить тепло, поддерживать работу оптических датчиков при обледенении и не мешать радиосвязи. Компания BOPLA представила решения BoNext и BoVersa, а также печатные электронные компоненты для встроенной техники и уличных сенсорных систем.

Содержание

• Корпуса BoNext для чувствительной электроники
• BoVersa: модульный подход к теплоотводу
• Прозрачные нагреватели для камер и датчиков
• Печатные антенны и электромагнитная защита
• Решения для сложных и взрывоопасных зон

Корпуса BoNext для чувствительной электроники

Систему BoNext разработали для размещения чувствительных электронных модулей, которым требуется надёжная защита в производственной или уличной среде. Основой конструкции служит самозатухающий поликарбонат с огнестойкими свойствами. Материал соответствует требованиям UL 94 V-0, что особенно важно для оборудования, эксплуатируемого рядом с источниками питания, управляющими модулями и коммуникационными устройствами.

BoNext объединяет механическую защиту, огнестойкий материал и возможность адаптации корпуса к эксплуатации в тяжёлой внешней среде.

Конструкция корпуса препятствует проникновению пыли и влаги. При необходимости систему можно дооснастить для достижения степени защиты IP68, поэтому она подходит для оборудования, работающего во влажных, загрязнённых и потенциально агрессивных условиях.

• Материал корпуса: самозатухающий поликарбонат с огнестойкими характеристиками
• Базовая задача: защита чувствительных электронных компонентов от внешних воздействий
• Возможность модернизации: повышение герметичности до уровня IP68

BoVersa: модульный подход к теплоотводу

Для более производительной электроники BOPLA предлагает серию BoVersa. Её модульная конструкция сочетает пластиковые элементы и алюминиевые основания. Металлическая часть получила симметрично расположенные охлаждающие рёбра, которые увеличивают площадь теплообмена и обеспечивают пассивный отвод тепла без использования вентиляторов.

Такое решение актуально для беспроводных устройств, промышленных контроллеров, встроенных вычислительных систем и компонентов IIoT. Локальное рассеивание тепла помогает поддерживать стабильный температурный режим и снижает риск перегрева электронных модулей при непрерывной работе.

Пассивное охлаждение в корпусе снижает зависимость оборудования от вентиляторов и повышает надёжность систем, работающих без остановки.

BoVersa выпускается в шести типоразмерах. Корпуса можно применять как переносные, настольные, настенные или мачтовые решения. Для них предусмотрены прозрачные и полупрозрачные функциональные крышки, подходящие для размещения индикаторов, дисплеев, подсветки и наружных органов управления.

Прозрачные нагреватели для камер и датчиков

Отдельное направление разработки связано с прозрачными плёночными нагревателями на базе тонкой металлической сетки. Для уличных камер, лидаров и радаров серьёзной проблемой остаются конденсат, наледь и снег. Даже тонкий слой влаги на оптической поверхности может ухудшить качество изображения или нарушить работу датчика.

Высокопроводящие металлические структуры наносятся на прозрачную плёнку и равномерно распределяют тепло по рабочей поверхности. Нагревательные элементы способны развивать мощность до 3000 Вт/м² и работать при температуре до 85 °C. При этом светопропускание материала достигает 93%, что позволяет использовать его перед оптическими модулями.

Прозрачный нагреватель помогает сохранить работоспособность оптики в дождь, мороз и при образовании конденсата, почти не влияя на прохождение света.

Плёнки изготавливаются в размере до 250 × 430 мм и могут ламинироваться в корпусные конструкции, включая решения со встроенными дисплеями. Это открывает возможности для разработки защищённых информационных панелей, оптических сенсоров и наружного измерительного оборудования.

Печатные антенны и электромагнитная защита

Та же технология металлической сетки используется для производства плоских, гибких и визуально малозаметных антенн. Их можно интегрировать в поверхность корпуса или прозрачную панель без значительного увеличения габаритов оборудования. Поддерживаются решения для NFC, прозрачной RFID-идентификации, Wi-Fi и высокочастотных антенных систем 5G/6G.

Одна тонкая проводящая сетка может одновременно выполнять роль нагревателя, антенны и прозрачного экрана от электромагнитных помех.

Дополнительная функция проводящей сетки — экранирование от электромагнитных помех. Материал способен обеспечивать ослабление до 60 дБ, сохраняя около 80% светопропускания. Это особенно ценно для устройств, где необходимо одновременно защитить электронику от внешних помех и не перекрыть обзор дисплея, камеры либо оптического датчика.

• Коммуникации: NFC, RFID, Wi-Fi и антенные системы для сетей 5G/6G
• Форм-фактор: плоские, гибкие и практически незаметные антенны
• ЭМС-защита: ослабление электромагнитных помех до 60 дБ

Решения для сложных и взрывоопасных зон

На совместной экспозиции с BOPLA компания ROSE Systemtechnik GmbH демонстрирует решения для более требовательных отраслей. В их числе усиленные корпуса Ex для взрывоопасных зон, фланцевые системы из нержавеющей стали и специализированные промышленные компоненты человеко-машинного интерфейса.

Комбинация корпусов, систем охлаждения, прозрачных нагревательных элементов и интегрированных антенн позволяет формировать комплексные решения для промышленной автоматизации. Такие технологии помогают защитить электронику, обеспечить устойчивую связь и сохранить работоспособность датчиков в неблагоприятных условиях.

Новые решения BOPLA показывают, что современный промышленный корпус становится активной частью электронного устройства. Он способен не только защищать платы и модули, но и отводить тепло, поддерживать прозрачность оптических зон, предотвращать обледенение, обеспечивать связь и снижать воздействие электромагнитных помех.
