Источники питания - внешние/внутренние (вне платы)

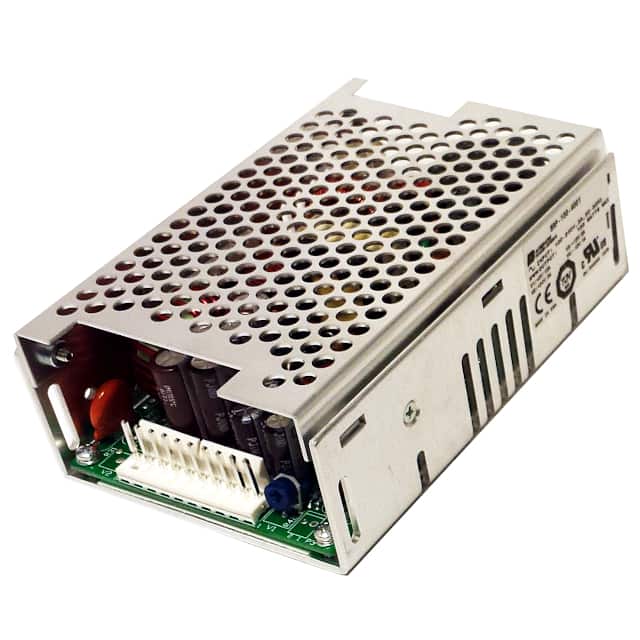

Внешний источник питания преобразует сетевое напряжение в постоянное вне корпуса устройства: так прибор остается компактным, а все сетевые цепи и сертификация ложатся на готовый блок. В разделе собраны сетевые адаптеры и десктопные блоки Mean Well, TDK-Lambda и других производителей для роутеров, одноплатных компьютеров, светодиодных линеек, измерительной и офисной техники.

Форм-факторы

Исполнение	Типовая мощность	Где применяют
Адаптер в розетку	До 30...36 Вт	Роутеры, приставки, зарядные устройства
Адаптер со сменными вилками	До 45 Вт	Техника, которая ездит между странами
Десктопный блок с кабелем	40...240 Вт	Ноутбуки, мониторы, приборы
Блок с расширенными защитами	По серии	Дорогая и круглосуточно работающая техника

Как выбрать

1. Напряжение берите строго как у устройства: 5, 9, 12 или 24 В. Здесь запас недопустим, лишние два вольта способны вывести электронику из строя.
2. Ток выбирайте с запасом 20...30 процентов от пикового потребления. Одноплатный компьютер берет до 2,4 А: правильный адаптер это 5 В и 3 А, впритык взятый блок будет проседать под нагрузкой.
3. Сверьте штекер: наружный и внутренний диаметр, самые ходовые 5,5 × 2,1 и 5,5 × 2,5 мм, и полярность по значку на корпусе, у большинства техники плюс в центре.
4. Для дорогой нагрузки берите блок с защитами: OVP от превышения напряжения, OCP от перегрузки по току, SCP от короткого замыкания.
5. Проверьте сертификацию и класс защиты: для продажи техники в России нужен знак EAC, блоки класса II с двойной изоляцией работают без заземления.

Отдельного внимания заслуживает кабель. В пятивольтовых цепях падение напряжения на тонком длинном шнуре съедает заметную долю питания: при токе 3 А и сопротивлении жил 0,1 Ом теряется 0,3 В, то есть шесть процентов от номинала. Поэтому у мощных блоков на 5 В кабель короткий и толстый, а удлинять его переходниками не стоит. Полезна и маркировка энергоэффективности: современные адаптеры уровня VI на холостом ходу потребляют десятые доли ватта, тогда как старые трансформаторные грелись впустую круглые сутки.

Наклейка «12 В» на безымянном адаптере не гарантирует стабилизацию: на холостом ходу такой блок выдает заметно больше, а под нагрузкой проседает и фонит помехами. Чувствительную электронику питают только стабилизированными блоками проверенных производителей.

Частые вопросы

Можно ли взять адаптер с большим током, чем нужно?
Да, устройство возьмет ровно столько, сколько потребляет, запас по току безопасен и даже полезен. Опасен запас по напряжению: оно должно совпадать точно.

Как понять полярность штекера?
По значку на корпусе устройства и блока: схема из трех символов показывает, что подано на центральный контакт. Перед первым включением полярность и напряжение нелишне проверить мультиметром, порядок действий описан в статье Как пользоваться мультиметром.

Почему блок питания греется?
Импульсный преобразователь рассеивает часть мощности теплом, обычно до 10...15 процентов, поэтому умеренный нагрев корпуса нормален. Блоку нужен воздух: накрытый одеждой или ковром адаптер перегревается и стареет быстрее. Как устроено импульсное преобразование, читайте в статье ШИМ: что это, как работает и где применяется.

Подойдет ли обычный адаптер для светодиодной ленты?

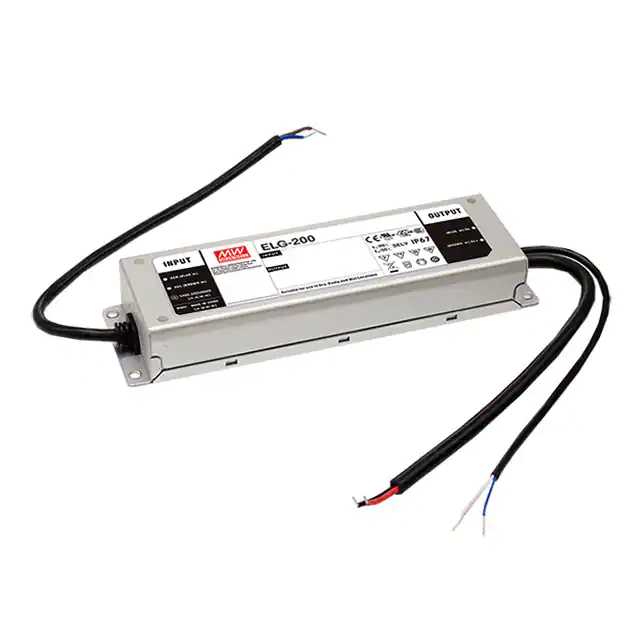

Для ленты на 12 или 24 В да, при запасе по току. Мощным светильникам нужны специализированные драйверы со стабилизацией тока, разница разобрана в статье Светодиоды: характеристики, подключение и расчет резистора.

Кабельные разъемы питания собраны в разделе разъемов, сглаживающие емкости в разделе конденсаторов, а для сборки собственного блока пригодится раздел трансформаторов.
