Новый электронный предохранитель Toshiba для систем 24, 48 и 54 В

Компания Toshiba расширила линейку решений для защиты цепей электропитания, представив электронный предохранитель TCKE1401NM. Новая микросхема рассчитана на номинальное напряжение 80 В и предназначена для оборудования с линиями питания 24, 48 и 54 В. Устройство объединяет функции контроля, ограничения тока и аварийного отключения, помогая повысить надежность промышленных и сетевых систем.

Переход на 48-вольтовое питание становится все более востребованным в технике, где важны высокая мощность, снижение потерь и компактность источников питания. Такие решения применяются в серверных платформах, коммуникационном оборудовании, автоматизированных производственных комплексах и робототехнике. Для подобных устройств необходима защита, способная работать при повышенном напряжении и быстро реагировать на нештатные ситуации.

Электронный предохранитель для линий до 54 В

TCKE1401NM работает в диапазоне входных напряжений от 4,7 до 75 В. Номинал 80 В обеспечивает необходимый запас для защиты линий с напряжением до 54 В, включая распространенные 48-вольтовые системы. В отличие от обычного плавкого предохранителя, eFuse не требует физической замены после типового срабатывания: его алгоритм восстановления можно настроить в зависимости от требований конкретного оборудования.

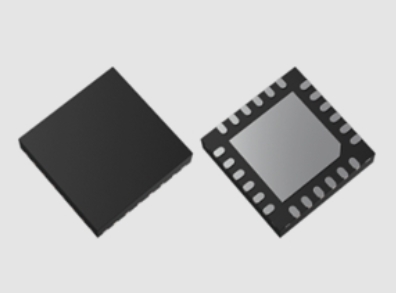

Микросхема изготовлена в корпусе VQFN24D размером 4,0 × 4,0 мм при максимальной толщине 0,9 мм. Компактное исполнение упрощает размещение компонента на платах с высокой плотностью монтажа, что особенно важно для серверов, модулей связи, приводной электроники и промышленных контроллеров.

TCKE1401NM позволяет реализовать многоуровневую защиту питания в одном компактном полупроводниковом устройстве, рассчитанном на применение в 48-вольтовых системах.

Типовое сопротивление открытого канала RDS(ON) составляет 44,5 мОм. Низкое значение сопротивления помогает уменьшить потери при прохождении тока, снизить нагрев и поддерживать более высокую энергетическую эффективность всей системы питания.

• Рабочий диапазон: от 4,7 до 75 В для различных промышленных и сетевых линий питания
• Номинальное напряжение: 80 В с запасом для систем, работающих при 24, 48 и 54 В
• Компактный корпус: VQFN24D размером 4,0 × 4,0 мм и толщиной до 0,9 мм
• Низкие потери: типовое сопротивление открытого состояния составляет 44,5 мОм

Основные технические параметры нового eFuse приведены в таблице ниже. Они показывают, что компонент ориентирован не только на отключение аварийного участка цепи, но и на комплексный мониторинг состояния питания.

Интегрированные функции защиты

Ключевое отличие TCKE1401NM от стандартного предохранителя заключается в наборе встроенных защитных механизмов. Микросхема способна ограничивать ток при перегрузке и отключать выход при обнаружении перенапряжения. Пороговые значения для обоих режимов задаются внешними резисторами, поэтому разработчик может адаптировать схему под особенности подключенной нагрузки.

Также поддерживается блокировка обратного тока. Для защиты от неправильной полярности входного питания могут использоваться внешние MOSFET-транзисторы. Такое решение помогает предотвратить повреждение как самого электронного предохранителя, так и компонентов, подключенных после него по цепи.

• Ограничение тока: защищает цепь при перегрузке, а порог настраивается внешними резисторами
• Отключение при перенапряжении: предотвращает подачу опасного напряжения на нагрузку
• Защита от обратного тока: исключает нежелательное протекание тока в обратном направлении
• Тепловая защита и защита от КЗ: отключают устройство при перегреве или коротком замыкании

Для диагностики предусмотрен выход FLAG, который сообщает управляющей системе о возникновении ошибки. Дополнительно реализованы контроль выходного напряжения и измерение выходного тока. При перегреве либо коротком замыкании eFuse отключает питание, снижая риск повреждения последующих каскадов и подключенной нагрузки.

Восстановление после аварийного режима

После устранения причины сбоя микросхема может возобновить работу двумя способами. В режиме автоматического повтора eFuse самостоятельно пытается повторно включить выход. Этот вариант подходит для оборудования, где кратковременные перегрузки не должны приводить к длительной остановке работы.

Настраиваемые пороги защиты и два варианта восстановления позволяют использовать TCKE1401NM как в автономных системах, так и в оборудовании с контролем состояния питания.

В режиме фиксации выход остается отключенным до получения внешнего управляющего сигнала. Такой сценарий удобен для систем, требующих обязательной диагностики причины неисправности перед повторной подачей питания. Разработчик может выбрать алгоритм, наиболее подходящий для конкретной промышленной установки или электронного узла.

Где может применяться TCKE1401NM

Новый электронный предохранитель ориентирован на серверы, сетевое оборудование, системы промышленной автоматизации, роботизированные комплексы и многофункциональные принтеры. Кроме того, микросхема может применяться в электроинструментах и бытовой технике, где требуется надежная защита питания при ограниченной площади печатной платы.

TCKE1401NM дополняет ассортимент eFuse-решений Toshiba для современных силовых и управляющих систем. Сочетание рабочего диапазона до 75 В, номинала 80 В, низкого сопротивления канала и встроенных механизмов защиты делает компонент практичным вариантом для построения компактных 48-вольтовых цепей питания. Устройство помогает сократить количество отдельных защитных компонентов, повысить контролируемость системы и снизить риск повреждения электроники при перегрузках, коротких замыканиях и нарушениях параметров питания.
