Новый конденсатор TDK повышает надёжность силовых линий 48 В

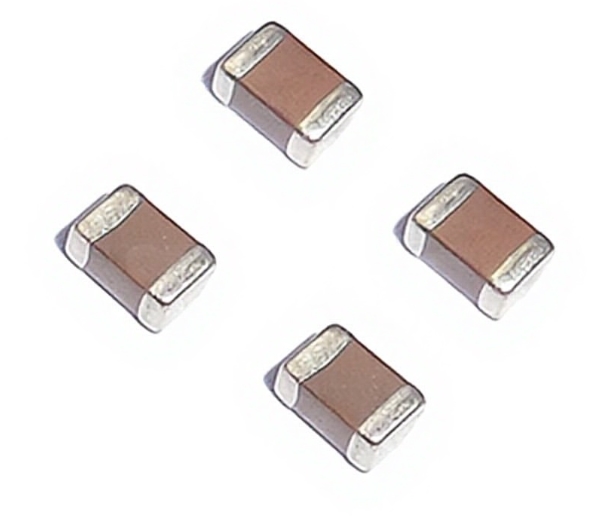

Компания TDK представила новый многослойный керамический конденсатор (MLCC) серии CN с номинальным напряжением 100 В и ёмкостью 10 мкФ. Компонент выполнен в корпусе 3225 и предназначен для силовых линий 48 В в серверах искусственного интеллекта, человекоподобных роботах, электромобилях и промышленном оборудовании. [1]
Конструкция электродов и миниатюризация
Расширение применения шин 48 В требует компонентов, способных снижать потери энергии и массу кабельных соединений. При этом стандартные конденсаторы с мягкими выводами защищены от растрескивания при механических нагрузках, но дополнительный слой смолы обычно увеличивает эквивалентное последовательное сопротивление.
Оптимизированная электродная структура позволяет совместить механическую устойчивость мягкого вывода с низким сопротивлением и высокой ёмкостью.
В серии CN TDK использовала усовершенствованную конструкцию смоляного электрода. Благодаря этому сопротивление выводов сохраняется на уровне обычных изделий, а ёмкость достигает значения, вдвое превышающего показатели традиционных решений аналогичного размера.
- Номинальное напряжение: 100 В.
- Ёмкость: 10 мкФ.
- Диэлектрик: X7R.
- Корпус: 3225, или 3,2 × 2,5 × 2,5 мм.
- Особенность: мягкое окончание и низкое сопротивление выводов.
Надёжность схем и сокращение компонентов
Сочетание высокой ёмкости и малого сопротивления позволяет примерно вдвое сократить количество MLCC на монтажной площадке. Это уменьшает размеры схемы, снижает общее число компонентов и упрощает разработку компактной электроники.
| Параметр | Значение |
|---|---|
| Серия | CN |
| Температурная характеристика | X7R |
| Область применения | Системы питания 48 В |
| Квалификация | AEC-Q200 |
| Начало массового производства | Сентябрь 2026 года |
Конденсаторы прошли квалификацию AEC-Q200, подтверждающую их устойчивость к механическим и электрическим нагрузкам в автомобильной электронике. Массовый выпуск новой продукции запланирован на сентябрь 2026 года. [1]
Таким образом, новый MLCC TDK сочетает компактный корпус, ёмкость 10 мкФ, рабочее напряжение 100 В и защиту от механических повреждений. Это делает серию CN перспективным решением для плотных силовых схем в автомобильной, промышленной и вычислительной технике.
