Infineon выпустила PMIC для тяговых инверторов электромобилей

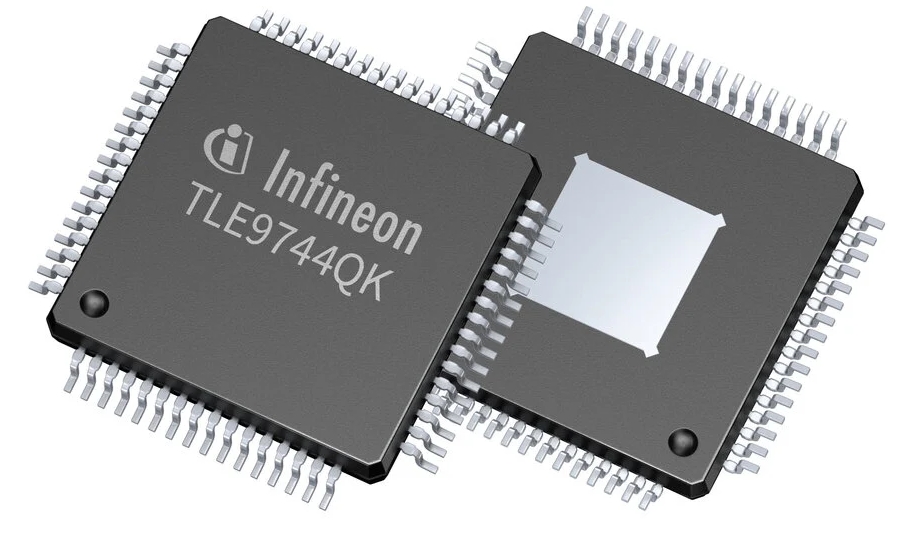

Компания Infineon Technologies представила интегрированную микросхему управления питанием OPTIREG™ TLE9744QK. Решение разработано для высоковольтных тяговых инверторов, применяемых в электромобилях и гибридных транспортных средствах.

Новый PMIC объединяет несколько силовых функций, встроенный генератор сигнала возбуждения резольвера и специализированный аппаратный блок безопасности. Благодаря этому разработчикам не требуется использовать большое количество отдельных компонентов. Такой подход уменьшает перечень материалов изделия и упрощает компоновку электронного блока управления.

Генерация сигнала возбуждения резольвера реализована непосредственно внутри TLE9744QK. Поэтому внешние драйверы и схемы контроля для этой задачи больше не нужны. Микросхема совместима с широким спектром микроконтроллеров и драйверов затворов, что позволяет внедрять ее в существующие платформы без серьезной переработки архитектуры.

Интеграция питания, возбуждения резольвера и функций безопасности в одном корпусе позволяет упростить конструкцию ЭБУ и сократить занимаемую компонентами площадь печатной платы до 70%.

Дополнительные источники питания для внешних датчиков предоставляют инженерам больше свободы при проектировании печатной платы. Это особенно важно для компактных автомобильных систем, где необходимо рационально распределять доступное пространство.

Для реализации требований функциональной безопасности в микросхеме предусмотрен блок Integrated Safety Logic. Он постоянно контролирует токи фаз, напряжение звена постоянного тока и состояние микроконтроллера. При отказе основного MCU логика безопасности способна самостоятельно перевести систему в безопасное состояние.

• соответствие требованиям ISO 26262 ASIL-D;
• резервный вход питания для сохранения работоспособности защитных функций;
• встроенное возбуждение резольвера без внешних цепей управления;
• совместимость с различными микроконтроллерами и драйверами затворов.

Резервный источник питания поддерживает работу защитной логики даже при отказе основной низковольтной линии. В результате TLE9744QK помогает создавать более компактные, надежные и безопасные электронные системы для тяговых инверторов электромобилей.
