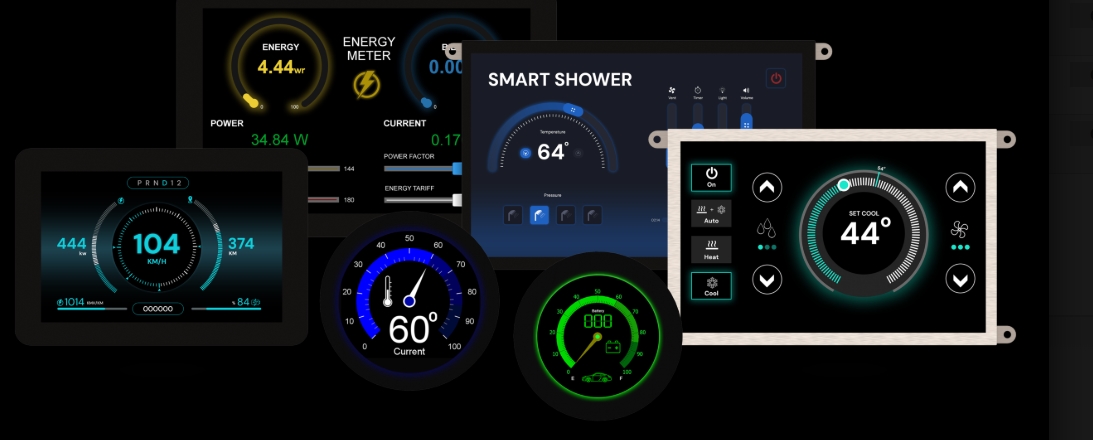

Умные дисплеи 4D Systems: от 2,4″ до 10,1″ для автоматизации и IoT

Содержание

• Роль дисплея в HMI и автоматизации
• Дисплеи с процессором ESP32‑P4
• Базовая серия gen4‑uLCD
• Серия 4Discovery: корпус, монтаж, RS485
• gen4‑RP2350: Raspberry Pi RP2350 в дисплеях
• Итоговый вывод

Роль дисплея в HMI и автоматизации

В современном электронном оборудовании дисплей — один из ключевых элементов взаимодействия с пользователем. Через экран оператор получает данные о состоянии системы, результатах измерений, рабочих параметрах и возникающих ошибках, а при наличии сенсорной панели — ещё и удобный способ управления.

Правильно подобранный дисплей упрощает интерфейс, ускоряет настройку и снижает количество органов управления в устройстве.

На практике сенсорный экран способен заменить множество кнопок, переключателей и индикаторов, делая конструкцию компактнее и эргономичнее. Это важно как для бытовой техники, так и для систем автоматизации зданий, измерительных приборов, промышленного оборудования, лабораторных комплексов и IoT‑решений.

Сегодня в проектах всё чаще применяют интеллектуальные модули дисплеев, объединяющие экран, микроконтроллер, память, коммуникационные интерфейсы, а во многих случаях — и сенсорную панель. Такие модули берут на себя значительную часть задач по генерации графики и поддержке пользовательского интерфейса. Примером такого подхода служат решения 4D Systems, представленные в ассортименте компании «Эиком».

Дисплеи с процессором ESP32‑P4

Одной из новинок 4D Systems является серия дисплеев на базе процессора ESP32‑P4 от Espressif. В линейку входят как необычные круглые модели с диагоналями 3,4 и 4 дюйма, так и крупные панорамные модули размером 7, 8, 9 и 10,1 дюйма. В зависимости от модели разрешение экрана составляет 800×800, 720×720 или 1280×800 пикселей.

ESP32‑P4 ориентирован на высокое разрешение, плавную графику и сложные интерфейсы в промышленных и IoT‑проектах.

IPS‑матрицы обеспечивают широкие углы обзора, а высокая яркость до 1000 кд/м² облегчает чтение при ярком освещении. Модуль оснащён 32 МБ флэш‑памяти и 32 МБ PSRAM, что позволяет хранить объёмный код и графические элементы без внешней памяти; при необходимости данные можно сохранять на карте microSD.

В оснащение модуля входят многочисленные линии GPIO и интерфейсы UART, SPI, I2C, аналоговые входы и ШИМ‑выходы. Конструкция предусматривает реализацию интерфейса MIPI‑CSI для камеры, дополнительный реальный часовой механизм, порт USB‑C и аудиоканал I2S с усилителем для прямого подключения динамика. Для связи по Wi‑Fi и Bluetooth требуется дополнительный модуль расширения ESP32‑C6 — специальная накладка для прямого подключения на заднюю часть модулей серии ESP32‑P4.

Серия ESP32‑P4 особенно полезна в применениях, где важны высокое разрешение, плавное обновление графики и обслуживание сложного интерфейса. Это могут быть панели управления станками, лабораторные приборы, системы автоматизации зданий и интерфейсы мультимедийных устройств. Круглые версии открывают дополнительные возможности для проектирования современных регуляторов, индикаторов и панелей, вдохновлённых классическими аналоговыми приборами.

Базовая серия gen4‑uLCD

Базовой серией дисплеев от 4D Systems является gen4‑uLCD. В неё входят конструкции с диагоналями от 2,4 до 7 дюймов и разрешениями от 240×320 до 800×480 пикселей. В зависимости от модели производитель предлагает версии без сенсора, с резистивной или ёмкостной панелью, а также варианты со встроенной рамкой.

• Резистивная панель: подходит для управления стилусом или в перчатках, устойчива к случайным касаниям.
• Ёмкостная панель: обеспечивает привычный опыт работы, характерный для современных мобильных устройств.
• Встроенная рамка: упрощает монтаж и придаёт изделию законченный вид.

Сердцем значительной части серии является графический процессор DIABLO16 от 4D Labs. Он отвечает за прямое управление экраном, генерацию текста и графики, воспроизведение анимаций и взаимодействие с сенсорной панелью. Встроенные коммуникационные интерфейсы GPIO, аналоговые входы, управление ШИМ и слот microSD позволяют подключить дисплей к датчикам, исполнительным механизмам и остальной электронике устройства. В зависимости от модели «мозгом» экрана может быть и процессор PICASO.

Gen4‑uLCD — самая универсальная линейка 4D Systems: от простых индикаторов до полноценных панелей управления.

Широкий выбор размеров и вариантов исполнения делает эту линейку востребованной в контроллерах, измерительных приборах, системах контроля доступа, автоматизации, а также в прототипах, где важно быстро создать функциональное устройство.

Серия 4Discovery: корпус, монтаж, RS485

Серия 4Discovery представляет иной подход к конструкции дисплея: он заключён в эстетичный корпус с возможностью настенного монтажа или интеграции в корпус устройства. В ассортименте представлены модели с экранами 3,5 и 5 дюймов.

4Discovery сочетает готовый корпус, RS485 и опциональный Wi‑Fi/Bluetooth для быстрых проектов умных зданий и распределённого мониторинга.

Меньшая модель 4Discovery‑35 использует дисплей с разрешением 480×320 пикселей и резистивную сенсорную панель. Она разработана, в том числе, для установки в стандартных монтажных коробках, применяемых в электротехнике. Это позволяет использовать её в качестве контроллера освещения, температуры, контроля доступа или других элементов автоматизации здания.

Модели с 5‑дюймовым экраном оснащены вертикальным IPS‑дисплеем с разрешением 480×854 пикселей и ёмкостной сенсорной панелью. Они могут быть также оборудованы датчиком приближения для пробуждения экрана при подходе пользователя. Доступны варианты в светлом или чёрном корпусе, а избранные модели, обозначенные буквой W, поддерживают связь Wi‑Fi и Bluetooth.

• Интерфейс RS485: основной проводной интерфейс серии, хорошо подходит для автоматизации зданий и промышленности.
• Два разъёма RJ45: в 5‑дюймовых версиях упрощают прокладку шины между устройствами.
• Ведущий/ведомый режим: панель может работать в обоих режимах в зависимости от архитектуры системы.

За выполнение пользовательских приложений отвечает процессор DIABLO16, а данные и мультимедиа можно хранить на внешней карте microSD. Сочетание сенсорного экрана, корпуса, интерфейса RS485 и беспроводной связи делает 4Discovery хорошим выбором там, где важны не только функциональность, но и внешний вид, а также простота монтажа. Типичные применения включают управление освещением, климатом, системами доступа, умными зданиями и распределёнными системами мониторинга энергии.

Gen4‑RP2350: Raspberry Pi RP2350 в дисплеях

Серия gen4‑RP2350 объединяет конструкции интеллектуальных дисплеев с микроконтроллером RP2350, разработанным Raspberry Pi. В линейку входят экраны с диагоналями от 2,4 до 9 дюймов и разрешениями от 240×320 до 800×480 пикселей. В зависимости от модели доступны версии без сенсора, с резистивной, ёмкостной сенсорной панелью или ёмкостной с интегрированной рамкой.

Микроконтроллер RP2350 предлагает необычную возможность выбора архитектуры процессора при программировании: в составе два ядра Arm Cortex‑M33 и два ядра Hazard3 RISC‑V; система может работать с использованием одной из этих пар. Особенностью являются функции безопасности, включая Arm TrustZone, аппаратную генерацию случайных чисел и ускорение выбранных криптографических операций. Это важно для панелей, обслуживающих доступ, настройку сетевых устройств или другие функции, требующие защиты кода и данных.

Модули оснащены 520 КБ внутренней SRAM, 16 МБ Flash‑памяти и 8 МБ PSRAM. Они также предоставляют интерфейсы UART, SPI, I2C, ШИМ‑выходы, аналоговые входы, классические GPIO, USB‑C и считыватель карт microSD.

Большим преимуществом является возможность использования инструментов и способов программирования, известных по платформе Raspberry Pi Pico, включая Raspberry Pi Pico SDK с поддержкой Visual Studio Code. Кроме того, этот микроконтроллер можно программировать даже через Arduino IDE, что ещё больше упрощает прототипирование.

Gen4‑RP2350 — компромисс между классическими модулями gen4‑uLCD и самой производительной линейкой ESP32‑P4. Он предоставляет большую гибкость, широкий выбор размеров и удобную среду разработки, поэтому может стать основой для измерительных приборов, контрольных панелей, образовательных систем, прототипов и небольших серий функциональных продуктов.

Итоговый вывод

Дисплеи 4D Systems охватывают широкий спектр задач HMI и автоматизации: от компактных индикаторов gen4‑uLCD до высокопроизводительных модулей ESP32‑P4 и защищённых панелей 4Discovery с RS485. Серия gen4‑RP2350 добавляет гибкость архитектуры (Arm/RISC‑V) и усиленные функции безопасности, оставаясь при этом удобной для быстрой разработки через знакомые инструменты Raspberry Pi Pico и Arduino IDE.

В зависимости от требований к разрешению, типу сенсора, интерфейсам и условиям эксплуатации можно подобрать оптимальное решение для промышленных панелей, умных зданий, IoT‑устройств и измерительных приборов — с готовой интеграцией в проекты через ассортимент «Эиком».
