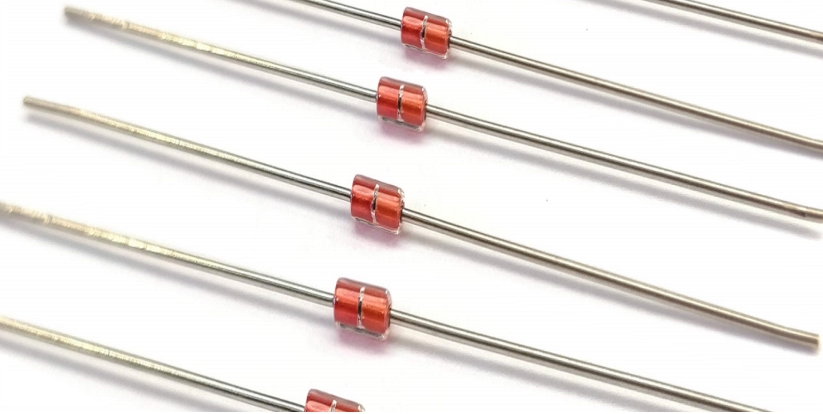

NTC-термисторы и RTD-датчики: сравнение и применение

Температурные датчики являются ключевыми элементами в современных электронных системах. Они используются практически повсеместно: в системах климат-контроля зданий, автомобильной электронике, вычислительной технике и промышленном оборудовании. Их основная задача — контроль и измерение температуры для обеспечения стабильной и безопасной работы устройств.

Среди большого разнообразия решений особое место занимают NTC-термисторы и резистивные датчики температуры (RTD). Эти два типа широко применяются в различных отраслях, однако отличаются как по конструкции, так и по характеристикам.

Принцип работы NTC-термисторов

Термисторы представляют собой полупроводниковые элементы, чувствительные к изменениям температуры. Они обычно изготавливаются на основе оксидов металлов, таких как никель, марганец или кобальт. Основной принцип их работы заключается в изменении электрического сопротивления под воздействием температуры.

Существует несколько разновидностей термисторов:

• NTC — элементы с отрицательным температурным коэффициентом;
• PTC — с положительным коэффициентом;
• CTR — со скачкообразной характеристикой изменения сопротивления.

Наиболее распространёнными являются NTC-термисторы. Их особенность заключается в том, что при повышении температуры сопротивление уменьшается. Благодаря высокой чувствительности такие компоненты широко используются в измерительных и защитных цепях.

Особенности резистивных датчиков RTD

RTD-датчики (Resistance Temperature Detector) работают по другому принципу. В их основе лежат металлы с высокой стабильностью характеристик — чаще всего платина, медь или никель. При изменении температуры сопротивление таких материалов увеличивается практически линейно.

Наиболее известным представителем является датчик типа PT100, который имеет сопротивление 100 Ом при температуре 0°C. Благодаря линейной зависимости такие датчики позволяют получать более точные и легко интерпретируемые результаты измерений.

Ключевые различия между NTC и RTD

Несмотря на одинаковое назначение, данные типы датчиков имеют ряд существенных отличий:

Температурная зависимость:

• NTC: нелинейная характеристика, требующая дополнительной обработки сигнала.
• RTD: почти линейная зависимость, упрощающая измерения.

Рабочий диапазон:

• NTC: обычно от -50°C до +150°C.
• RTD: значительно шире — от -200°C до +850°C (для платиновых моделей).

Точность измерений:

• NTC: ниже, особенно при экстремальных температурах;
• RTD: высокая точность и стабильность показаний.

Стоимость:

• NTC: более доступные по цене;
• RTD: дороже из-за использования качественных металлов.

В целом термисторы можно охарактеризовать как компактные и быстрые элементы с невысокой стоимостью, но ограниченной точностью. RTD-датчики, напротив, обеспечивают высокую точность и стабильность, однако требуют больших затрат и имеют более медленный отклик.

Области применения температурных датчиков

Температурные сенсоры используются в самых разных сферах. NTC-термисторы чаще применяются в массовых и менее требовательных задачах, где важны компактность и скорость реакции. Это бытовая техника, системы отопления и вентиляции, а также контроль температуры аккумуляторов.

RTD-датчики находят применение в более сложных и ответственных областях. Их используют в промышленности, медицинском оборудовании, научных исследованиях и энергетике. Например, они широко применяются для контроля температуры в газовых турбинах и технологических процессах.

Особенности обозначения термисторов

Маркировка и условные обозначения термисторов могут отличаться в зависимости от региона и стандартов документации. В европейской практике чаще используется символ, напоминающий резистор с дополнительной линией. В американских и японских схемах можно встретить обозначение в виде круга с элементом резистора внутри и стрелкой.

Такие различия важно учитывать при чтении технической документации и разработке схем.

Проверка и диагностика NTC-термисторов

Со временем термисторы могут выходить из строя. Причинами этого могут быть механические повреждения, перегрузка, старение материалов или ошибки при подключении.

Для проверки работоспособности датчика сначала выполняется визуальный осмотр. При отсутствии повреждений измеряется сопротивление при разных температурах и сравнивается с паспортными значениями с учётом допустимых отклонений.

Важно помнить, что проверка только при комнатной температуре не всегда даёт объективную картину. Для точной диагностики необходимо проводить измерения в нескольких температурных точках.

Вывод

NTC-термисторы и RTD-датчики представляют собой два ключевых типа температурных сенсоров, каждый из которых имеет свои преимущества и ограничения. Выбор между ними зависит от требований конкретного применения: необходимой точности, диапазона температур, скорости отклика и бюджета.

Термисторы подходят для массовых и недорогих решений, где важна компактность и быстродействие. RTD-датчики, в свою очередь, используются в критически важных системах, где требуется высокая точность и стабильность измерений.

При подборе компонентов важно учитывать условия эксплуатации и технические параметры, а также ориентироваться на надёжные источники поставок. Широкий ассортимент датчиков температуры различных типов доступен в каталоге компании Эиком, что позволяет подобрать оптимальное решение для любых задач.
