Оптоэлектронные компоненты Lite-On: светодиоды и оптосвязующие

Содержание

• Оптоэлектронные решения Lite-On
• Стандартные светодиоды
• УФ-светодиоды Lite-On
• ИК-светодиоды и области применения
• Оптосвязующие элементы
• Аналоговые и цифровые оптосвязующие
• Оптосимисторы для управления нагрузкой

Оптоэлектронные решения Lite-On

Lite-On — производитель, который специализируется на оптоэлектронных компонентах для самых разных направлений техники. В ассортимент бренда входят полупроводниковые источники света, инфракрасные и ультрафиолетовые излучатели, а также устройства для оптической развязки электрических цепей. Такая продукция востребована при разработке бытовой техники, промышленной автоматики, систем связи, измерительного оборудования и устройств управления.

Оптоэлектронные компоненты Lite-On позволяют одновременно решать задачи индикации, освещения, передачи сигналов и безопасного управления силовыми цепями.

Каталог производителя рассчитан на широкий круг пользователей. Его решения подходят предприятиям, выпускающим электронную аппаратуру, разработчикам автоматизированных комплексов, инженерам по прототипированию и радиолюбителям. Ассортимент включает сотни изделий, поэтому при выборе необходимо учитывать не только тип компонента, но и корпус, способ монтажа, рабочий ток, напряжение, длину волны и особенности применения.

К основным группам продукции Lite-On относятся:

• Светодиоды : стандартные, многоцветные, программируемые, белые, УФ- и ИК-модели.
• Оптосвязующие элементы : компоненты с аналоговыми и цифровыми выходами для гальванической развязки цепей.
• Оптосимисторы : устройства для управления переменным током и сетевыми нагрузками.

Стандартные светодиоды

Светодиоды являются одной из наиболее заметных групп продукции Lite-On. Производитель выпускает как привычные индикаторные элементы для монтажа в отверстия, так и миниатюрные SMD-компоненты, предназначенные для автоматизированной сборки электронных плат. Классические светодиоды применяют для отображения состояния оборудования, подсветки панелей и формирования световых сигналов. В зависимости от конструкции они могут иметь круглую, овальную или прямоугольную форму. Различаются изделия и по цвету свечения, габаритам, яркости, углу рассеивания и типу корпуса.

При проектировании устройства важно заранее определить, какой характер светового потока необходим:

• Широкий угол излучения : обеспечивает хорошую видимость индикатора с разных направлений.
• Узкий световой пучок : подходит для направленной подсветки и передачи сигнала на определённое расстояние.
• Корпус THT : удобен для монтажа через отверстия и создания крупных визуальных индикаторов.
• Корпус SMD : используется для компактных плат и автоматизированного производства.

Отдельное место занимают многоцветные изделия. Помимо распространённых красно-зелёных и RGB-светодиодов, Lite-On предлагает программируемые компоненты с интегрированной цифровой схемой управления. Для их работы необходимы источник питания и линия передачи данных. Каждый элемент такой цепочки можно настраивать отдельно, изменяя цвет и яркость свечения. Это делает адресуемые светодиоды удобными для создания световых панелей, декоративной подсветки, информационных табло и систем визуализации.

При выборе стандартного светодиода необходимо учитывать не только цвет, но и угол излучения, способ монтажа, яркость и условия эксплуатации.

При последовательном соединении большое количество компонентов может управляться единым контроллером. В каталоге также представлены белые светодиоды для поверхностного монтажа. Их цветовая температура находится в диапазоне примерно от 2400 до 6500 К: от тёплого желтоватого свечения до холодного белого света. Такие компоненты устанавливают группами, формируя световые модули, панели и ленты. Максимальная мощность отдельных изделий достигает 808 мВт.

УФ-светодиоды Lite-On

Ультрафиолетовые светодиоды предназначены для работы за пределами видимого человеком диапазона. Несмотря на небольшие размеры, они способны выполнять специализированные задачи, для которых обычные источники света непригодны. УФ-излучение используется в системах контроля подлинности банкнот и документов, при полимеризации клеев и смол, в фотохимических процессах, а также в установках обеззараживания. Кроме того, светодиоды диапазона UV-A могут применяться в специализированных системах освещения растений.

Основные направления использования таких компонентов:

• Контроль защитных элементов : обнаружение скрытых меток на денежных знаках, документах и продукции.
• Отверждение материалов : ускорение полимеризации фоточувствительных смол, клеев и покрытий.
• Дезинфекция : применение излучателей диапазона UV-C в соответствующем оборудовании.
• Освещение растений : использование UV-A в системах искусственного освещения отдельных культур.

В зависимости от модели светодиоды Lite-On работают с длиной волны от 265 до 415 нм. Максимальная мощность излучения достигает 975 мВт. Благодаря стандартизированным корпусам, стабильным характеристикам и возможности автоматизированного монтажа такие изделия подходят не только для лабораторных разработок, но и для серийной аппаратуры. При проектировании УФ-системы следует учитывать особенности излучения, требования к защите пользователя, расстояние до объекта и продолжительность работы. Безопасность особенно важна при использовании коротковолновых источников, поскольку интенсивное ультрафиолетовое излучение может негативно воздействовать на глаза и кожу.

ИК-светодиоды и области применения

Инфракрасные светодиоды формируют излучение, невидимое человеческому глазу. Их часто используют там, где требуется передать сигнал без проводного соединения или обеспечить работу оптического датчика. Наиболее привычный пример — пульты дистанционного управления телевизорами, аудиотехникой и другой бытовой электроникой. При нажатии кнопки инфракрасный излучатель передаёт кодированный сигнал приёмнику устройства. Однако этим применение ИК-компонентов не ограничивается.

Инфракрасные светодиоды устанавливают в:

• Пультах дистанционного управления : для передачи команд бытовой и промышленной технике.
• Системах беспроводной связи : для обмена данными между удалёнными электронными узлами.
• Охранных и измерительных устройствах : для формирования световых барьеров и работы детекторов.
• Камерах ночного видения : для незаметной подсветки контролируемого пространства.
• Промышленной автоматике : для дистанционного контроля и передачи информации от датчиков.

ИК-излучатели удобны в системах, где видимый свет может мешать работе оборудования или привлекать внимание. Правильно подобранная длина волны помогает согласовать передатчик с фотоприёмником и повысить надёжность передачи сигнала.

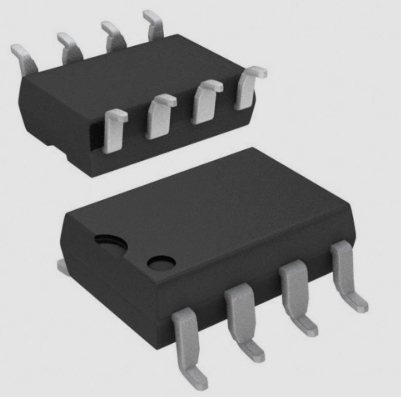

Оптосвязующие элементы

Оптосвязующие элементы, или оптопары, обеспечивают передачу сигнала между двумя цепями без прямого электрического соединения. Внутри корпуса обычно размещаются светодиод и фоточувствительный элемент. Первая часть преобразует электрический сигнал в свет, а вторая снова превращает его в электрический импульс. Главное преимущество такого решения — гальваническая развязка.

Она помогает защитить чувствительную управляющую электронику от высокого напряжения, импульсных помех и аварийных процессов в силовой цепи. Оптосвязующие Lite-On выпускаются в вариантах для поверхностного и сквозного монтажа. В зависимости от назначения они оснащаются аналоговыми или цифровыми выходами. Также доступны одно-, двух- и многоканальные конструкции.

Аналоговые и цифровые оптосвязующие

Аналоговые оптосвязующие основаны преимущественно на фототранзисторах. Они позволяют управлять током в одной цепи с помощью сигнала, поступающего из другой, электрически изолированной цепи. Такое устройство часто применяют для сопряжения микроконтроллеров с реле, исполнительными механизмами и другими нагрузками. Оптопары этого типа востребованы в промышленной автоматике и бытовой технике. Они помогают передавать информацию от простых датчиков, включая термопары, одновременно сохраняя безопасную развязку между измерительной и управляющей частью системы.

К характерным особенностям транзисторных моделей относятся:

• Высокая электрическая изоляция : отдельные изделия рассчитаны на напряжение изоляции до 5 кВ.
• Разное количество каналов : доступны одно-, двух- и четырёхканальные варианты.
• Схема Дарлингтона : используется для получения повышенного коэффициента передачи.
• Высокоскоростное исполнение : подходит для развязки линий связи, включая интерфейсы RS-232.
• Работа в цепях обратной связи : отдельные модели поддерживают функции компенсации сигнала.

Цифровые оптосвязующие предназначены для передачи логических сигналов и управления силовыми полупроводниками. В частности, они могут использоваться с MOSFET- и IGBT-транзисторами. Благодаря этому маломощная управляющая схема получает возможность безопасно контролировать оборудование, потребляющее значительный ток.

Цифровая оптопара служит связующим звеном между логикой управления и силовой электроникой, позволяя микроконтроллеру безопасно работать с мощной нагрузкой.

Такой подход применяется в приводах бесщёточных двигателей, преобразователях, зарядных устройствах и системах накопления энергии. Для подобных задач важны не только изоляционные свойства, но и скорость переключения. У некоторых изделий Lite-On время срабатывания достигает всего 21 нс.

Оптосимисторы для управления нагрузкой

Оптосимисторы предназначены для управления переменным током. По принципу применения они близки к обычным симисторам, однако управляющий сигнал передаётся через оптический канал. Это обеспечивает развязку между низковольтной электроникой и сетевым оборудованием. С помощью таких компонентов можно управлять нагревателями, вентиляторами, осветительными приборами, электродвигателями и другими устройствами, подключёнными к сети переменного тока.

Оптосимистор принимает команду от контроллера и включает силовую цепь без прямого электрического контакта между управляющим и нагрузочным контурами. В зависимости от модели устройства Lite-On рассчитаны на работу с переменным напряжением до 400 В. Некоторые изделия поддерживают напряжение до 800 В. В ассортименте также представлены модели с функцией включения при переходе напряжения через ноль. Такая функция предотвращает включение нагрузки в момент, когда между фазой и нейтралью присутствует значительный потенциал.

Оптосимисторы Lite-On позволяют управлять сетевыми нагрузками с помощью низковольтных сигналов, сохраняя электрическую изоляцию между контроллером и силовой частью устройства.

В результате снижается уровень электромагнитных помех, уменьшаются пусковые нагрузки и повышается долговечность подключённого оборудования. При выборе оптосимистора необходимо проверить максимальное напряжение, допустимый ток, тип нагрузки, наличие перехода через ноль и требования к охлаждению. Для мощных устройств также важно предусмотреть защиту от перенапряжений и корректно рассчитать тепловой режим.

Оптоэлектронные компоненты Lite-On охватывают широкий спектр задач — от простой световой индикации до управления силовыми установками. Стандартные, белые, УФ- и ИК-светодиоды помогают создавать компактные источники света и передатчики сигналов, а аналоговые и цифровые оптосвязующие обеспечивают надёжную развязку между управляющими и силовыми цепями. Оптосимисторы дополняют ассортимент решениями для безопасного управления сетевыми нагрузками. Благодаря разнообразию корпусов, характеристик и вариантов монтажа продукция Lite-On подходит как для прототипирования, так и для серийного производства электронной аппаратуры.
