Светодиоды Luckylight: компоненты, дисплеи и готовые решения

Содержание

• Светодиоды Luckylight
• Светодиодные дисплеи
• Специальные светодиоды и фотоэлементы
• Светодиодные ленты

Светодиоды Luckylight

Бренд Luckylight специализируется на производстве доступных оптоэлектронных компонентов, которые сочетают стабильные характеристики и широкие возможности применения. В ассортименте представлены как базовые индикаторные светодиоды, так и мощные источники света, дисплеи, фотоприемники, ИК-компоненты и светодиодные ленты.

Продукция производителя подходит для разработки электронных устройств, приборных панелей, систем индикации, осветительного оборудования, рекламных конструкций и различных автоматизированных установок. Значительная часть изделий доступна со складов Эиком, что позволяет использовать их в серийных и индивидуальных проектах.

Ассортимент Luckylight охватывает практически все основные категории светодиодных и фотоэлектрических компонентов — от компактных SMD-изделий до готовых световых решений.

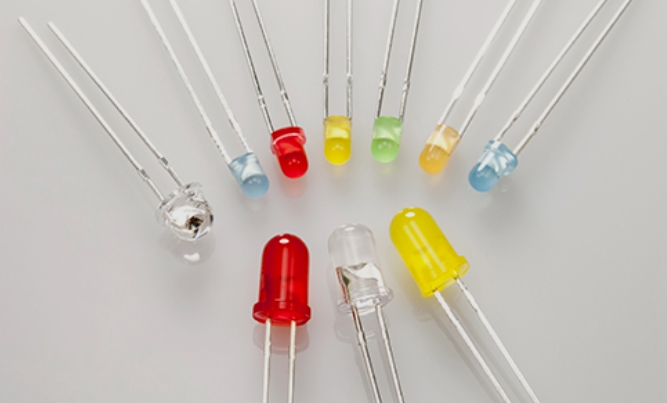

Наиболее многочисленную группу составляют одиночные светодиоды для видимого диапазона. В зависимости от способа монтажа они делятся на компоненты THT и SMD. Светодиоды THT выпускаются в привычных корпусах с выводами для установки в отверстия печатной платы. Производитель предлагает круглые корпуса диаметром 3, 5, 8 и 10 мм, а также прямоугольные и овальные варианты. Лицевая часть может быть плоской, выпуклой или вогнутой, а угол излучения — составлять от 10° до 160°.

Благодаря этому можно подобрать компонент как для точечной индикации, так и для более равномерного распределения света. В каталоге доступны одноцветные модели красного, зеленого, фиолетового, янтарного и других оттенков. Также представлены двухцветные и многоцветные версии, включая RGB-компоненты. Для задач общего и декоративного освещения выпускаются белые светодиоды с теплым, нейтральным и холодным оттенком свечения. Отдельную категорию составляют мигающие модели, в корпус которых встроена схема периодического включения и выключения.

Классические THT-светодиоды могут поставляться в виде готовых индикаторных сборок. Несколько светящихся элементов объединяются в одном корпусе, предназначенном для монтажа на печатную плату. Такое решение упрощает разработку контрольных панелей, измерительных приборов и оборудования с несколькими независимыми сигналами состояния. SMD-светодиоды Luckylight предназначены для автоматизированного монтажа и позволяют создавать компактные электронные устройства.

Основные характеристики таких компонентов:

• типоразмеры от 0402 до 5730, а также корпуса PLCC2–PLCC8;
• мощность от 20 мВт до 570 мВт;
• сила света до 12000 мкд;
• цветные и белые версии с цветовой температурой от 2500 до 6500 К;
• многоканальные исполнения RGB и RGBW.

Для систем динамической индикации производитель выпускает программируемые RGB-светодиоды. В таких компонентах светодиодные кристаллы объединены с управляющим контроллером. Изделия можно последовательно соединять в цепочку, регулируя оттенок и яркость каждого элемента через одну линию интерфейса. Это удобно при создании адресных подсветок, информационных панелей, декоративных конструкций и световых эффектов.

В ассортименте также есть мощные светодиоды, выполненные исключительно в SMD-корпусах. Они поставляются как в виде отдельных компонентов, так и в формате модулей STAR. Основное направление — белое свечение с цветовой температурой от 2600 до 10000 К. Максимальная яркость достигает 850 лм, а мощность отдельных изделий находится в диапазоне от 0,5 до 3 Вт. Такие источники света используют при производстве прожекторов, светильников, локальных ламп и светодиодных панелей.

Светодиодные дисплеи

Несмотря на развитие графических ЖК-панелей, светодиодные дисплеи по-прежнему востребованы в устройствах, где необходимы простота, надежность и хорошая видимость показаний. Они не требуют сложной обработки графики и могут использоваться в измерительной технике, бытовых приборах, промышленной автоматике и системах управления. Luckylight предлагает два основных типа таких изделий: семисегментные и матричные дисплеи. Семисегментные модели предназначены прежде всего для отображения цифр. В зависимости от исполнения один корпус может содержать от одной до четырех знакомест.

Дополнительные элементы позволяют отображать десятичную точку, символ градуса или двоеточие для индикации времени. Высота знаков составляет примерно от 7 до 10,6 мм. Пользователю доступны красные, синие, зеленые и желто-зеленые варианты. В зависимости от схемы подключения дисплеи выпускаются с общим анодом или общим катодом. Это дает возможность выбрать компонент с учетом архитектуры управляющей схемы и используемого драйвера. Матричные дисплеи подходят для вывода отдельных букв, цифр и простых символов.

В одном модуле может находиться светодиодная матрица следующих форматов:

• 5 × 7 — для отображения одного алфавитно-цифрового знака;
• 5 × 8 — для вывода символов с дополнительной строкой;
• 8 × 8 — для формирования более сложных знаков и графических элементов.

Цветовые варианты и электрические параметры матричных изделий в целом соответствуют характеристикам семисегментных дисплеев. Поэтому разработчик может подобрать компонент под конкретное напряжение питания, способ управления и требования к визуальному восприятию информации.

Специальные светодиоды и фотоэлементы

Помимо источников видимого света, Luckylight выпускает компоненты для приема и передачи оптических сигналов. К ним относятся инфракрасные передатчики, ИК-фотодиоды и фототранзисторы. Фотодиоды предназначены для регистрации инфракрасного излучения. У многих моделей максимальная чувствительность приходится на длину волны около 940 нм, а общий рабочий диапазон может находиться примерно в пределах от 400 до 1200 нм.

Такие компоненты применяются в системах дистанционного управления, датчиках присутствия, счетчиках, охранной аппаратуре и устройствах автоматизации. Фототранзисторы обладают аналогичным назначением, но обеспечивают усиление фототока благодаря внутренней транзисторной структуре. В ассортименте доступны исполнения для монтажа THT и SMD. В частности, производитель предлагает компактные модели в корпусе 1206 для миниатюрной аппаратуры.

ИК-фотодиоды и фототранзисторы Luckylight позволяют создавать приемные узлы для оптических датчиков, пультов управления и систем контроля без применения сложных внешних компонентов.

Отдельное направление составляют ультрафиолетовые светодиоды. В зависимости от модели они могут иметь мощность до 1 Вт и работать в диапазонах UV-A или UV-C. Излучение UV-A охватывает область примерно от 310 до 400 нм и используется в специализированных источниках подсветки, диагностическом оборудовании и системах обнаружения.

Компоненты UV-C работают в диапазоне около 100–280 нм и могут применяться в установках для обеззараживания воздуха и воды, а также в отдельных медицинских и промышленных системах. При проектировании оборудования с УФ-излучением необходимо учитывать требования к безопасности, защитным корпусам и контролю времени работы. Выбор светодиода должен выполняться с учетом необходимой длины волны, мощности, теплового режима и назначения устройства.

Светодиодные ленты

Ассортимент Luckylight включает не только отдельные оптоэлектронные компоненты, но и готовые решения для освещения. Одним из наиболее востребованных продуктов являются светодиодные ленты, рассчитанные на питание постоянным напряжением 12 В. Угол излучения таких изделий составляет 120°, поэтому они подходят для декоративной, архитектурной и локальной подсветки. В зависимости от поставленной задачи можно выбрать белую или RGB-ленту. Белые модели доступны с цветовой температурой от 2700 до 6500 К — от теплого желтоватого до холодного белого оттенка. Конструкции выпускаются в нескольких вариантах ширины, включая 8, 10, 14 и 14,6 мм.

Основные параметры светодиодных лент Luckylight:

• мощность от 4 до 14,4 Вт на метр;
• плотность размещения от 30 до 120 светодиодов на метр;
• отрезаемые секции длиной 25, 50 или 100 мм;
• белое или RGB-свечение;
• номинальное напряжение питания 12 В DC;
• угол излучения 120°.

Для эксплуатации в сложных условиях предназначены модели со степенью защиты IP65 и IP68. Первая обеспечивает защиту от пыли и водяных струй, а IP68 позволяет использовать изделия при более интенсивном воздействии влаги при соблюдении условий производителя. Такие ленты применяются на улице, в ванных комнатах, возле умывальников, в садах, архитектурных конструкциях и на промышленных объектах.

Для ускорения монтажа Luckylight производит соединительные элементы и зажимы. С их помощью можно соединять отрезки одноцветных и RGB-лент без пайки или с минимальным количеством монтажных операций. При выборе аксессуаров важно учитывать ширину ленты, количество контактов и тип используемой светодиодной конструкции. Продукция Luckylight позволяет подобрать компоненты для самых разных задач: индикации, отображения информации, оптического приема и передачи, декоративного освещения, автоматизации и промышленного оборудования.

Широкий выбор корпусов, цветов, мощностей, размеров и вариантов монтажа упрощает разработку новых устройств, а ассортимент Эиком дает возможность приобрести как отдельные светодиоды, так и готовые решения на их основе.
