Панельные кнопки RAFI: компактность, долговечность и простота монтажа
Ассортимент кнопочных переключателей pushbutton в Эиком расширяется. К нему добавились решения от бренда RAFI с более чем 100-летним опытом. Компания специализируется на электромеханических компонентах и решениях в области интерфейса «человек–машина» (HMI).

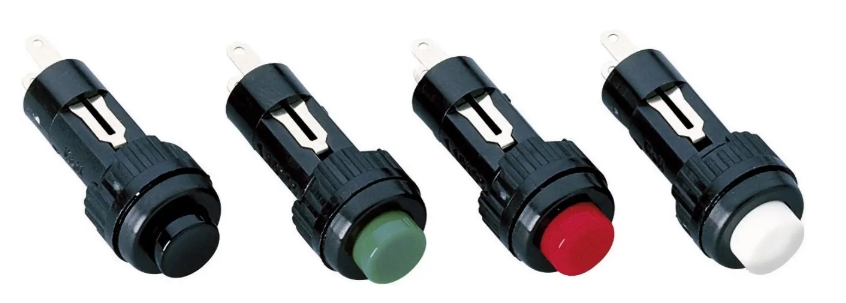

Кнопочные переключатели RAFI серии 1.10.001.001 — компактные, долговечные и простые в монтаже решения для сигнальных цепей и низкотоковых приложений в панелях и электронике.
К новинкам RAFI в ассортименте Эиком относятся переключатели серии 1.10.001.001. Это пластиковые компоненты для панельного монтажа в отверстие диаметром 15,2 мм. Элементы приспособлены для работы при температурах от −25 °C до +85 °C, что позволяет использовать их в широком диапазоне условий.
Электрическая конфигурация и подключение
Переключатели имеют одинарный моностабильный контакт в конфигурации SPST-NO. Основное предназначение — цепи переменного тока до 250 V AC. Провода подключаются с помощью винтовых зажимов, что упрощает монтаж и обслуживание. Кнопки без подсветки; цвет зависит от версии. Доступны зелёный, чёрный, красный и белый варианты.
Области применения
Переключатели RAFI подходят для приложений низкого тока и сигнальных цепей: операторские панели, функциональные кнопки (START/RESET), пульты управления, автоматы и потребительская электроника. Компактные габариты и надёжная механика делают их удобным выбором для устройств, где важны долговечность и повторяемость срабатывания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип переключателя | Кнопочный |
| Цвет кнопки* | Белый, красный, зелёный, чёрный |
| Количество всех позиций | 2 |
| Количество стабильных позиций | 1 |
| Конфигурация контактов | SPST |
| Нагрузка контактов AC @R | 0,7 A / 250 V AC |
| Способ переключения | OFF-(ON) |
| Класс защиты | IP40 |
| Подсветка | Отсутствует |
| Выводы | Винтовые зажимы |
| Сила переключения | 7,5 N |
| Механическая долговечность | 25 000 циклов |
| Форма кнопки | Круглая, выступающая |
| Размеры монтажного отверстия | Ø15,2 мм |
| Материал контакта | Серебро |
| Монтаж | На панель |
| Температура работы | −25…+85 °C |
* в зависимости от модели
Итоговый вывод
Кнопочные переключатели RAFI серии 1.10.001.001 — сбалансированное решение для сигнальных и низкотоковых цепей: корпус под отверстие 15,2 мм, подключение винтовыми зажимами, работа до 250 В AC и ресурс 25 000 циклов. В сочетании с широким температурным диапазоном и несколькими цветами они становятся удобным выбором для операторских панелей, пультов и бытовой электроники в проектах Эиком.
