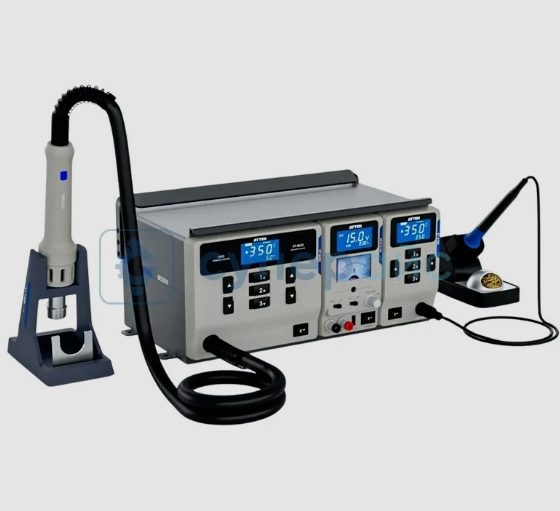

Паяльные станции 200–300 Вт: возможности, функции и критерии выбора

Современная электроника требует надёжных паяных соединений, от которых зависят электрические характеристики и долговечность устройства. При монтаже и ремонте печатных плат, разъёмов, кабелей, трансформаторов и крупных медных площадок необходима паяльная станция с точным термоконтролем и достаточным запасом мощности. Такие решения востребованы в сервисных центрах, лабораториях и на производственных участках, где важны повторяемый результат, скорость нагрева и безопасная работа с электронными компонентами.

Содержание

• Зачем нужна высокая мощность паяльной станции
• Термоконтроль и стабильность температуры
• Жала и картриджи: влияние на качество пайки
• Программные функции и настройка режимов
• Эргономика, сон, гибернация и ESD-защита
• Основные параметры мощных станций

Зачем нужна высокая мощность паяльной станции

Мощность станции особенно важна не сама по себе, а как запас энергии, необходимый для компенсации тепловых потерь. Например, тонкий медный провод диаметром около 0,2 мм нагревается сравнительно легко. Совсем иначе ведёт себя провод сечением несколько квадратных миллиметров, крупный разъём или широкая медная плоскость на многослойной печатной плате. Такие элементы интенсивно отводят тепло от жала, поэтому маломощный инструмент может долго не выходить на рабочий режим.

Станции мощностью 200–300 Вт быстрее передают тепло в рабочую зону и эффективнее поддерживают температуру при контакте с массивным проводником. Это помогает сократить время прогрева, снизить риск холодной пайки и не перегревать окружающие компоненты длительным воздействием.

Высокая мощность нужна не для перегрева платы, а для быстрого и контролируемого восполнения тепла в точке пайки.

Запас мощности полезен и при работе с бессвинцовыми припоями. Такие сплавы обычно требуют более высокой рабочей температуры, а потому инструмент должен быстро реагировать на охлаждение жала. При правильном подборе наконечника мощная станция одинаково уверенно работает как с миниатюрными контактами, так и с крупными металлическими деталями.

• Тонкие проводники : требуют аккуратной передачи тепла без перегрева изоляции и контактной площадки
• Массивные разъёмы : нуждаются в быстром прогреве металлических выводов и крупных площадок
• Медные полигоны : интенсивно отводят тепло, поэтому необходим заметный резерв по мощности
• Бессвинцовая пайка : предъявляет повышенные требования к стабильности температуры наконечника

Термоконтроль и стабильность температуры

Качество паяного соединения напрямую связано с тем, насколько точно станция управляет температурой. Если жало не успевает компенсировать потерю тепла, припой может плохо растекаться по поверхности. Избыточный нагрев также опасен: он способен повредить чувствительные компоненты, отслоить дорожки или ухудшить свойства флюса.

Во многих станциях применяются керамические PTC-нагреватели, которые одновременно участвуют в измерении температуры. Такое решение обеспечивает хороший уровень контроля для широкого круга стандартных задач. Однако при интенсивной работе с крупными теплоёмкими объектами более эффективными становятся системы, где нагреватель и датчик расположены максимально близко к рабочему кончику.

В картриджных технологиях миниатюрный датчик температуры встроен непосредственно в наконечник. Процессор станции непрерывно отслеживает тепловую нагрузку и, заметив снижение температуры, практически сразу повышает подаваемую мощность. Благодаря этому жало меньше остывает при касании детали, а мастер может работать при более умеренной установленной температуре.

Чем быстрее станция реагирует на охлаждение жала, тем стабильнее процесс пайки и тем ниже риск термического повреждения платы.

Особое значение такой подход имеет при ремонте плотных многослойных плат. В них тепло быстро распределяется по внутренним медным слоям, поэтому обычное жало может терять температуру в момент контакта. Интеллектуальный термоконтроль позволяет точнее дозировать тепловое воздействие и получать надёжные соединения без лишнего перегрева.

Жала и картриджи: влияние на качество пайки

Даже мощная станция не покажет нужной эффективности без правильно выбранного жала. Рабочий наконечник определяет площадь контакта, скорость передачи тепла, точность доступа к выводу и удобство манипуляций. Для тонких компонентов подходят компактные конические или скошенные жала, а для крупных клемм, проводов и экранов нужны более массивные варианты с увеличенной контактной поверхностью.

Стандартные жала обычно устанавливаются с помощью фиксирующего кольца или винта. Такая конструкция остаётся распространённой, но замена нагретого наконечника требует осторожности и времени. В станциях с картриджной системой жало и нагревательный элемент объединены в одном сменном модуле, что улучшает передачу тепла и ускоряет восстановление температуры.

Практичным решением считается держатель для безопасной смены картриджей, встроенный в подставку. Оператор помещает использованный наконечник в фиксатор, извлекает его и устанавливает новый без выключения станции и контакта с горячими деталями. Это удобно в производстве, где один специалист в течение смены выполняет разные типы пайки.

Подходящее жало должно соответствовать не только размеру вывода, но и способности детали отводить тепло от рабочей зоны.

Для сервисного центра полезен набор наконечников разных профилей: тонких для SMD-компонентов, скошенных для универсальных операций, ножевидных для снятия припоя и широких для массивных соединений. Производственный участок обычно подбирает жала под повторяющиеся операции, чтобы добиться одинакового результата на каждой плате.

Программные функции и настройка режимов

Современные паяльные станции всё чаще оснащаются цветными дисплеями и понятным меню. Пользователь может задавать рабочую температуру, устанавливать предельные значения, активировать режимы ожидания, настраивать таймеры и ограничивать доступ к параметрам паролем. Такие возможности важны там, где несколько сотрудников используют одно оборудование и необходимо сохранить единый технологический режим.

Программные настройки ценны тогда, когда они помогают повторять технологический режим, а не усложняют повседневную работу мастера.

Расширенные модели способны отображать текущую температуру, потребляемую мощность, время работы и другие параметры процесса. Эти данные помогают оценить нагрузку на инструмент, выбрать более подходящее жало и контролировать стабильность операций. В производственных условиях подобные функции полезны для внутреннего контроля качества и стандартизации ручного монтажа.

В то же время для разовых ремонтных задач не всегда требуется сложная система профилей и графиков. Если станция используется для пайки проводов, замены разъёмов или восстановления бытовой электроники, часто достаточно точной регулировки температуры, надёжной подставки и быстрого нагрева. Поэтому набор программных функций стоит выбирать с учётом реальных сценариев работы, а не только количества пунктов в меню.

Эргономика, сон, гибернация и ESD-защита

Производительность зависит не только от мощности и электроники станции, но и от удобства паяльника. При длительной работе важны небольшой вес рукоятки, гибкий кабель, сбалансированное расположение центра тяжести и короткое расстояние от пальцев до рабочего наконечника. Последний параметр особенно влияет на точность при ремонте плотных плат и пайке миниатюрных компонентов.

Полезной функцией является автоматическое снижение температуры при установке инструмента в подставку. В режиме сна жало охлаждается до безопасного уровня, который находится ниже температуры плавления припоя. Это уменьшает окисление поверхности и помогает продлить ресурс расходных материалов.

Эргономика и автоматические режимы простоя повышают не только комфорт, но и ресурс жал, безопасность компонентов и стабильность результата.

Режим гибернации работает глубже: если паяльник остаётся в подставке в течение заданного времени, нагрев отключается, а картридж постепенно остывает до комнатной температуры. После извлечения инструмента современные картриджные системы способны быстро вернуть его к установленному режиму. Такой подход уменьшает расход электроэнергии и снижает износ жала в периоды простоя.

При работе с чувствительными микросхемами необходимо также учитывать защиту от электростатического разряда. ESD-безопасная конструкция станции, заземлённая рукоятка и корректно организованное рабочее место снижают вероятность повреждения компонентов, особенно при ремонте плат с чувствительными полупроводниковыми элементами.

Основные параметры мощных станций

При сравнении паяльных станций высокой мощности важно оценивать не только значение мощности в ваттах. На результат пайки одновременно влияют тип нагревательной системы, скорость реакции на охлаждение жала, доступные наконечники, удобство смены картриджей и защитные функции. Основные параметры, которые помогут подобрать оборудование под сервисные или производственные задачи, представлены в таблице ниже.

Оптимальная конфигурация зависит от характера работы. Для периодического ремонта может быть достаточно универсальной станции с базовыми настройками и набором сменных жал. При регулярном монтаже, обслуживании многослойных плат или пайке крупных силовых контактов более оправдано оборудование с картриджной технологией, быстрым восстановлением температуры и автоматическими режимами снижения нагрева.

• Для сервисного ремонта : выбирайте станцию с лёгкой рукояткой, быстрым нагревом, ESD-защитой и набором жал для разных задач
• Для производственной линии : важны сохранение температурных профилей, контроль доступа к настройкам и быстрый переход между операциями
• Для крупных проводников : необходимы высокий запас мощности и жало с достаточной площадью теплового контакта
• Для многослойных плат : предпочтительны модели с быстрым откликом термодатчика и эффективной компенсацией тепловых потерь

Мощная паяльная станция — это универсальный инструмент для монтажа, сервисного обслуживания и ремонта электроники, где требуется надёжно соединять как миниатюрные компоненты, так и массивные проводники. При выборе стоит учитывать не только заявленную мощность, но и систему управления температурой, тип картриджей, доступность жал, удобство рукоятки, автоматические режимы и ESD-защиту. Оптимальная модель должна соответствовать конкретным операциям: обеспечивать быстрый прогрев, точный контроль тепла и комфортную работу в течение всей смены.
