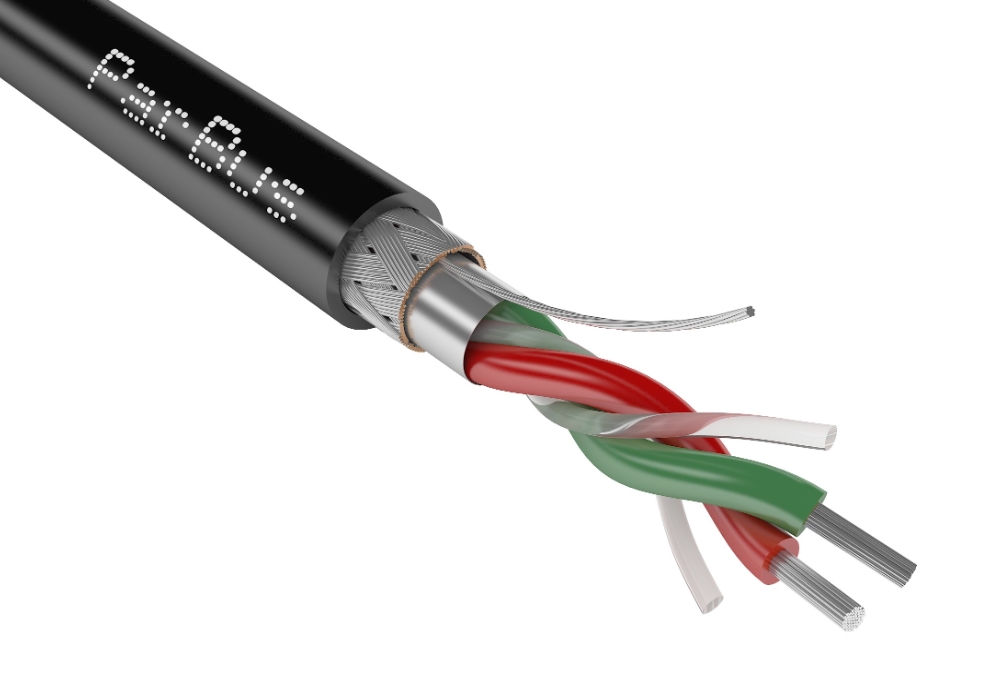

Промышленные кабели Profibus и Profinet для систем автоматизации

По мере развития промышленной автоматизации коммуникационные сети становятся базовым элементом функционирования производственных предприятий. Во многих отраслях участие человека все чаще сводится к контролю, мониторингу и техническому обслуживанию автоматизированных линий. В таких условиях перед сетями передачи данных выдвигаются значительно более строгие требования, чем в классических офисных или бытовых системах связи.

Промышленные сети должны обеспечивать надежную и быструю передачу как небольших управляющих команд, так и значительных массивов данных. Их ключевая задача — поддержание устойчивой коммуникации между устройствами разных уровней в жестко заданных временных рамках. Несмотря на то что элементы сетевой инфраструктуры часто остаются незаметными, именно они формируют основу стабильной и безопасной работы производственного оборудования.

Принципы подбора кабельной продукции для промышленных сетей

Прежде чем переходить к характеристикам кабелей, необходимо кратко рассмотреть типы промышленных сетей, которые наиболее широко применяются на производственных объектах. На практике чаще всего используются стандарты Profinet и Profibus. Понимание принципов их работы позволяет корректно выбрать кабельную систему с учетом будущих условий эксплуатации.

Кабельные решения для сетей Profinet

Profinet (Process Field Net) представляет собой промышленную коммуникационную сеть, основанную на стандарте Industrial Ethernet. Данный протокол широко применяется в автоматизации благодаря высокой скорости передачи данных и гибкости конфигурации. Сеть Profinet позволяет подключать до 256 устройств и поддерживает несколько режимов обмена данными: IRT (изохронная передача в реальном времени), RT (передача в реальном времени) и стандартный TCP/IP.

Выбор режима коммуникации зависит от характера выполняемых задач и требований к детерминированности передачи данных. Базовая архитектура сети Profinet включает контроллер IO Controller, отвечающий за обработку информации, и устройства IO Device, передающие данные в систему управления. Надежность работы такой сети напрямую зависит от качества используемых кабелей и корректности их монтажа.

Кабели для сетей Profibus в промышленной среде

Profibus (Process Field Bus) — это стандарт промышленной сети реального времени, рассчитанный на подключение до 127 устройств. Передача данных осуществляется по принципу master/slave, при котором управляющее устройство задает порядок обмена и управляет подчиненными узлами. Несмотря на кажущуюся простоту, такая архитектура требует точного проектирования временных интервалов и строгого соблюдения параметров сети.

Основное назначение Profibus — быстрая передача большого количества коротких сообщений с минимальной задержкой. В рамках стандарта выделяют несколько разновидностей: Profibus PA для технологической автоматизации, Profibus DP для децентрализованной периферии и Profibus FMS для обмена сообщениями между интеллектуальными устройствами. В качестве среды передачи данных применяются интерфейс RS485 или оптоволоконные линии связи.

Правильная прокладка и эксплуатация кабелей на производстве

Надежная работа промышленной сети зависит не только от выбора подходящего кабеля, но и от корректной прокладки всей кабельной системы. Важно минимизировать воздействие электромагнитных помех, соблюдая безопасные расстояния между силовыми линиями, кабелями питания и коммуникационными линиями Profibus и Profinet. Дополнительно необходимо обеспечить механическую защиту кабелей, исключив риск их повреждения или обрыва.

Выбор защитных элементов определяется условиями эксплуатации. В зонах с высокой вероятностью механических воздействий рекомендуется использовать металлические лотки, короба или направляющие. Следует строго соблюдать допустимую длину сегментов сети, количество подключаемых устройств, а также минимальный радиус изгиба кабеля. Перекручивание и пересечение кабелей также нежелательны, так как они могут негативно сказаться на качестве сигнала.

Основные параметры выбора промышленных кабелей

Ключевыми характеристиками при подборе кабельной продукции являются:

• Допустимый температурный диапазон — параметры кабеля должны соответствовать реальным условиям эксплуатации, включая стационарный или подвижный монтаж. Большинство промышленных кабелей в ассортименте Эиком рассчитаны на работу в диапазоне от -20 до +70°C.
• Минимальный радиус изгиба — превышение допустимых значений приводит к повреждению жил и нарушению передачи данных.
• Материал внешней изоляции — определяет устойчивость кабеля к механическим нагрузкам, химическим веществам и воздействию окружающей среды. Часто применяются оболочки из PUR, PVC, FRNC и LSZH, не выделяющие токсичных газов при возгорании.
• Экранирование — защищает сигнал от электромагнитных помех. Используются экраны в виде медной оплетки, алюминиевой фольги или их комбинаций для повышения эффективности.
• Категория кабеля — определяет пропускную способность и скорость передачи данных. Например, кабели Cat 7 поддерживают скорость до 10 Гбит/с, тогда как Cat 5e рассчитаны на 1 Гбит/с.
• Конструктивные параметры — количество и сечение жил, внешний диаметр кабеля, которые особенно важны при монтаже в ограниченном пространстве.

Ассортимент промышленных кабелей от Эиком

В каталоге Эиком представлен широкий выбор кабелей для промышленных коммуникационных сетей. Ассортимент включает продукцию признанных производителей, таких как LappKabel, Helukabel, Harting, Igus и Belden. Все кабели имеют подробные технические характеристики, что упрощает их сравнение, подбор и идентификацию под конкретные задачи автоматизации.

Вывод

Промышленные сети Profibus и Profinet являются основой надежной работы современных автоматизированных систем. Правильный выбор кабеля, учет условий эксплуатации и соблюдение требований к монтажу напрямую влияют на стабильность передачи данных и минимизацию простоев оборудования. Использование сертифицированных кабельных решений от проверенных производителей, доступных в ассортименте Эиком, позволяет повысить надежность сетевой инфраструктуры, продлить срок службы оборудования и обеспечить устойчивую работу производственных процессов даже в сложных промышленных условиях.
