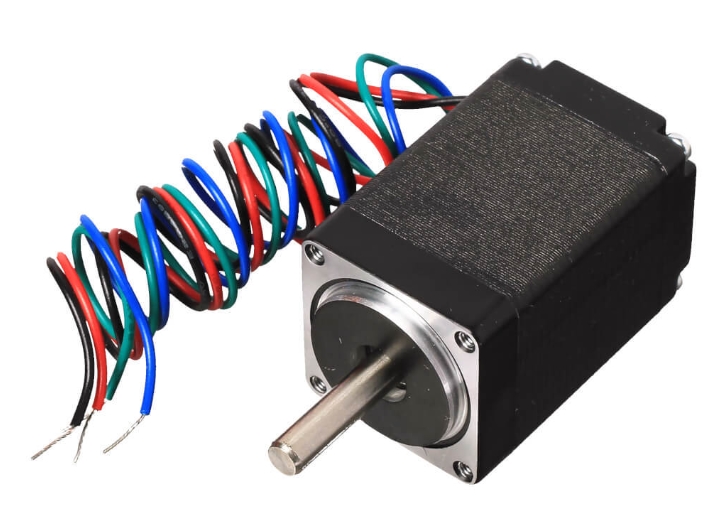

Шаговые электродвигатели: устройство, режимы работы и области применения

Шаговый электродвигатель относится к классу бесщеточных электродвигателей постоянного тока, особенностью которых является дискретный характер вращения вала. Полный оборот на 360° делится на строго определённое количество шагов, зависящее от конструкции двигателя. Наиболее распространённый вариант — 200 шагов на оборот, что соответствует углу 1,8° на один шаг. Наряду с этим существуют исполнения с шагами 2°, 2,5°, 5°, 15° и 30°.

Такая работа обусловлена конструктивными особенностями двигателя, благодаря которым вращение происходит не непрерывно, а с прохождением последовательных промежуточных положений. Именно поэтому шаговые электродвигатели отличаются характерным звуком и вибрацией в процессе работы, особенно при низких скоростях и в режиме полного шага.

Современные системы управления шаговыми двигателями основаны на цифровых драйверах, предназначенных для увеличения нагрузочной способности выходных каскадов. В большинстве случаев такие драйверы включают микроконтроллер, однако управление может быть реализовано и с использованием логических элементов и триггеров. Метод управления определяется типом двигателя, количеством фаз, а также наличием или отсутствием обратной связи.

В ряде драйверов предусмотрена возможность регулирования тока в обмотках с помощью широтно-импульсной модуляции, тогда как направление вращения и формирование шагов реализуются прямоугольными управляющими сигналами. При выборе конкретного способа управления всегда следует руководствоваться технической документацией на двигатель и драйвер.

Обмотки двигателя представляют собой индуктивную нагрузку с определённой ёмкостью. С ростом частоты управления увеличивается их реактивное сопротивление, что ограничивает ток и, как следствие, максимальную частоту переключения. Поэтому при подборе шагового двигателя для конкретной задачи необходимо учитывать компромисс между угловой скоростью, крутящим моментом и требуемым разрешением позиционирования.

Принцип действия шагового электродвигателя

Конструктивно шаговый электродвигатель состоит из статора и ротора. Статор является неподвижной частью и служит основанием для размещения электромагнитных катушек, тогда как ротор, установленный на валу с подшипниками, вращается под воздействием магнитного поля, формируемого этими катушками.

При подаче тока на катушки статора вокруг них образуется магнитное поле, параметры которого зависят от величины и направления тока. Магнитные зубцы или полюса ротора стремятся занять положение, соответствующее минимальному магнитному сопротивлению результирующего поля. В результате ротор поворачивается на определённый угол — шаг.

После достижения очередного положения питание подаётся на следующую катушку или группу катушек, и процесс повторяется. За счёт последовательного переключения фаз обеспечивается вращение ротора вперёд или назад, а также возможность выполнения частичных или полных оборотов.

Следует отметить, что в реальных конструкциях ротор взаимодействует не с отдельной катушкой, а с суммарным магнитным полем нескольких электромагнитов. Это позволяет реализовывать различные режимы работы двигателя, включая полный шаг, полушаг и микрошаговое управление.

Работа шагового двигателя в режиме полного шага

В режиме полного шага двигатель перемещает вал на угол, заданный его конструкцией, например на 1,8°. Таким образом, для выполнения полного оборота требуется 200 последовательных шагов. Перемещение осуществляется за счёт подачи питания на одну либо две катушки статора.

При однофазном включении требуется минимальная мощность драйвера, однако крутящий момент при этом ниже. Двухфазное питание противоположных катушек обеспечивает увеличение крутящего момента и стабильности вращения, но требует большего тока от источника питания.

Полушаговый режим работы шагового электродвигателя

Полушаговый режим предполагает деление номинального шага на две равные части. В приведённом примере угол одного шага уменьшается до 0,9°, а общее количество шагов за оборот возрастает до 400. Такой режим достигается за счёт чередования однофазного и двухфазного питания обмоток.

Полушаговое управление обеспечивает более плавное движение ротора, увеличение углового разрешения и рост крутящего момента по сравнению с однофазным режимом. Это делает данный способ управления популярным в задачах, где требуется баланс между точностью и простотой реализации.

Микрошаговый режим управления

В микрошаговом режиме номинальный шаг двигателя делится на ещё более мелкие участки — вплоть до 256 микрошагов на один полный шаг. Позиционирование ротора осуществляется за счёт формирования результирующего магнитного поля при ступенчатом изменении токов в обмотках.

Такой режим особенно востребован в системах, где необходима высокая точность и минимальные вибрации. Однако при его использовании следует учитывать влияние частоты переключения на электрические параметры обмоток. С ростом частоты увеличивается импеданс катушек, что приводит к снижению тока и уменьшению крутящего момента.

Недостаточный крутящий момент может вызвать пропуски шагов, нестабильное вращение или остановку ротора. Поэтому при проектировании систем с микрошаговым управлением необходимо анализировать графики зависимости крутящего момента от частоты, приведённые в каталожной документации на электродвигатель.

Основные разновидности шаговых электродвигателей

По сравнению с классическими щеточными двигателями постоянного тока шаговые электродвигатели имеют более точную, но не чрезмерно сложную конструкцию. По принципу работы и способу управления они во многом близки к современным BLDC-двигателям с постоянными магнитами.

Классификация шаговых двигателей основывается на их конструкции и количестве фаз, используемых для питания обмоток. Различные типы отличаются разрешающей способностью, уровнем крутящего момента и целевыми областями применения.

Шаговые двигатели с постоянными магнитами

В двигателях с постоянными магнитами ротор намагничен радиально и взаимодействует с электромагнитами статора. Простые конструкции могут включать две катушки, формирующие четыре переменных полюса, однако на практике применяется большее число полюсов для повышения точности позиционирования.

Типичный угол шага таких двигателей составляет от 7,5° до 15°, что соответствует 24-48 шагам на один оборот. Благодаря наличию постоянных магнитов данные двигатели обладают сравнительно высоким крутящим моментом. При этом простота конструкции обеспечивает умеренную стоимость, но ограничивает достижимую точность.

Шаговый электродвигатель с изменяемым магнитным сопротивлением

Шаговые электродвигатели с регулируемым магнитным сопротивлением относятся к числу самых ранних конструкций данного типа приводов. В настоящее время они применяются значительно реже, уступив место более совершенным решениям. Конструктивно такой двигатель отличается тем, что его ротор выполнен из мягкого магнитного материала и имеет систему зубцов, не содержащих постоянных магнитов.

При подаче постоянного тока на катушки статора создаётся магнитное поле, которое притягивает ближайший зубец ротора. За счёт последовательного включения обмоток ротор поворачивается на определённый угол, соответствующий конструктивному шагу двигателя. Повторяющееся переключение фаз обеспечивает дискретное вращение вала.

Основными достоинствами двигателей с изменяемым сопротивлением являются простота конструкции и несложная схема управления. Однако за это приходится расплачиваться сравнительно низкой разрешающей способностью, небольшим крутящим моментом и ограниченной областью применения, что и стало причиной снижения их популярности в современных промышленных системах.

Гибридные шаговые электродвигатели

Гибридные шаговые электродвигатели являются наиболее распространённым типом в промышленности и автоматизированных системах. Они сочетают в себе конструктивные особенности двигателей с постоянными магнитами и моделей с переменным магнитным сопротивлением, благодаря чему обеспечивают высокую точность позиционирования и отличные динамические характеристики.

Типичный угол шага гибридного двигателя находится в диапазоне от 0,9° до 3,6°, что соответствует 100-400 шагам на полный оборот. Такие двигатели превосходят другие типы по совокупности параметров, включая надёжность, удерживающий и рабочий крутящий момент, а также допустимую частоту вращения.

Ротор гибридного двигателя содержит постоянные магниты, намагниченные не радиально, а в осевом направлении. Как правило, он состоит из двух магнитных колец, установленных на валу и смещённых относительно друг друга. На поверхности каждого кольца выполнены зубцы, которые взаимодействуют с магнитным полем статора. Такая конструкция позволяет добиться высокой точности и стабильности работы при сохранении компактных размеров двигателя.

Униполярные и биполярные шаговые электродвигатели

Дополнительная классификация шаговых электродвигателей связана с конструкцией их обмоток и способом подачи питания. По этому признаку различают униполярные и биполярные двухфазные двигатели.
Униполярные двигатели работают с током одной полярности. Их обмотки имеют отводы, позволяющие изменять направление магнитного поля без реверса тока. Это упрощает схему управления и снижает требования к драйверу. Однако в каждый момент времени задействована лишь часть обмотки, что приводит к уменьшению крутящего момента.

Биполярные двигатели, напротив, требуют изменения направления тока в катушках, что достигается применением мостовых схем управления. Такое решение усложняет электронику, но позволяет использовать всю обмотку полностью, обеспечивая более высокий крутящий момент и лучшую энергоэффективность.

Несмотря на более сложное управление, биполярные шаговые электродвигатели получили наибольшее распространение в промышленности благодаря своим эксплуатационным преимуществам.

Сильные и слабые стороны шаговых электродвигателей

К основным достоинствам шаговых электродвигателей относится высокая точность позиционирования и простота управления угловым положением и скоростью вращения вала. Эти свойства достигаются без применения сложных механических редукторов и при относительно невысокой стоимости системы.

Шаговые двигатели развивают значительный крутящий момент на малых скоростях, обладают высоким удерживающим моментом и не требуют щёточного узла, что положительно сказывается на их надёжности и сроке службы. Быстрый запуск, мгновенная остановка и лёгкая смена направления вращения делают их удобными для систем с частыми циклами пуска и торможения.

К недостаткам относится повышенное энергопотребление — двигатель потребляет ток не только при вращении, но и в состоянии удержания позиции. Кроме того, с увеличением скорости вращения крутящий момент снижается, что обусловлено ростом импеданса обмоток при повышении частоты переключения.

При недостаточном крутящем моменте возможно явление пропуска шагов, при котором фактическое положение вала перестаёт соответствовать расчётному. Для исключения подобных ситуаций в ответственных применениях используются системы обратной связи, основанные на энкодерах или других датчиках положения.

Управление шаговыми электродвигателями

При проектировании приводных систем рекомендуется рассматривать шаговый электродвигатель и контроллер как единый функциональный блок. Даже двигатель с отличными характеристиками не сможет обеспечить стабильную работу без правильно подобранного драйвера, и наоборот.

Современные направления развития шаговых приводов ориентированы на снижение инерции ротора, увеличение разрешающей способности, повышение крутящего момента и улучшение энергоэффективности. В зависимости от области применения двигатели могут иметь различное количество обмоток и требовать специфических алгоритмов управления.

Существует множество схем драйверов — от простейших, реализованных на дискретных компонентах, до сложных решений на базе специализированных микросхем и цифровых сигнальных процессоров. В промышленной среде предпочтение, как правило, отдается готовым решениям от проверенных производителей, обеспечивающим стабильность и защиту от перегрузок.

Для любительских и учебных проектов часто используются контроллеры на базе Arduino в сочетании с готовыми драйверами. При этом выбор модуля зависит от типа двигателя и требуемого режима управления.

Биполярные двигатели требуют реализации схемы изменения направления тока, обычно с использованием H-мостов, тогда как для униполярных достаточно одного ключа на обмотку. Несмотря на большую сложность управления, биполярные решения обеспечивают лучшие механические характеристики. Многие современные драйверы содержат встроенные мосты, схемы защиты и логические блоки управления, что существенно упрощает их применение.

Особую сложность представляет управление в полушаговом и микрошаговом режимах, где необходимо точно формировать магнитные поля для получения промежуточных положений ротора. Такие режимы требуют более сложных алгоритмов и точного контроля токов в обмотках.

Подводя итог

Шаговые электродвигатели занимают важное место в современных системах автоматизации и точного позиционирования. Благодаря своей конструкции они обеспечивают высокую точность, надёжность и предсказуемость движения без необходимости применения сложных датчиков и механических передач.

Сегодня шаговые приводы широко используются в промышленности, робототехнике, медицинском оборудовании, измерительных системах, 3D-принтерах, станках с ЧПУ, офисной технике и множестве других устройств. Простота интеграции с цифровыми системами управления делает их доступными не только для профессиональных инженеров, но и для энтузиастов.

Правильный выбор типа шагового электродвигателя, режима управления и драйвера позволяет создать эффективную, надёжную и экономичную приводную систему, полностью соответствующую требованиям конкретного применения.
