Проверка предохранителей: виды, назначение и методы диагностики

Предохранители относятся к базовым компонентам любой электрической системы. Их основная задача — защита электрических цепей и подключенных потребителей от последствий коротких замыканий, перегрузок и превышения допустимого тока. Именно благодаря быстрому разрыву цепи при аварийных режимах удается предотвратить повреждение оборудования и снизить риск возгорания. Ниже рассмотрим, как определить, исправен ли предохранитель, и какие действия следует предпринять при его выходе из строя.

Ключевые факты кратко:

• предохранители предназначены для защиты электрических цепей от перегрузок и коротких замыканий;
• на практике чаще всего применяются плавкие, тепловые и автомобильные предохранители;
• проверка исправности выполняется мультиметром в режиме контроля целостности цепи;
• неисправный элемент необходимо заменять предохранителем с идентичными параметрами;
• принцип работы тепловых предохранителей основан на реагировании на повышение температуры;
• поврежденный предохранитель характеризуется отсутствием проводимости или очень высоким сопротивлением.

Предохранители применяются практически во всех областях электротехники: в стационарных электроустановках зданий, в транспортных средствах, промышленном оборудовании, бытовой технике и электронной аппаратуре. Без их использования невозможно обеспечить надежную и быструю защиту цепей и электроприемников от аварийных режимов. Чтобы грамотно обслуживать электрические системы, важно понимать, какие бывают предохранители и как проверить их состояние.

Разновидности предохранителей и их назначение

Современные электрические установки используют широкий спектр предохранителей, отличающихся конструкцией, принципом действия и рабочими параметрами. К наиболее распространенным относятся плавкие, тепловые, дифференциальные, автомобильные, полимерные PTC, SMD-исполнения, а также промышленные и миниатюрные варианты. Ниже подробнее рассмотрены самые часто применяемые типы.

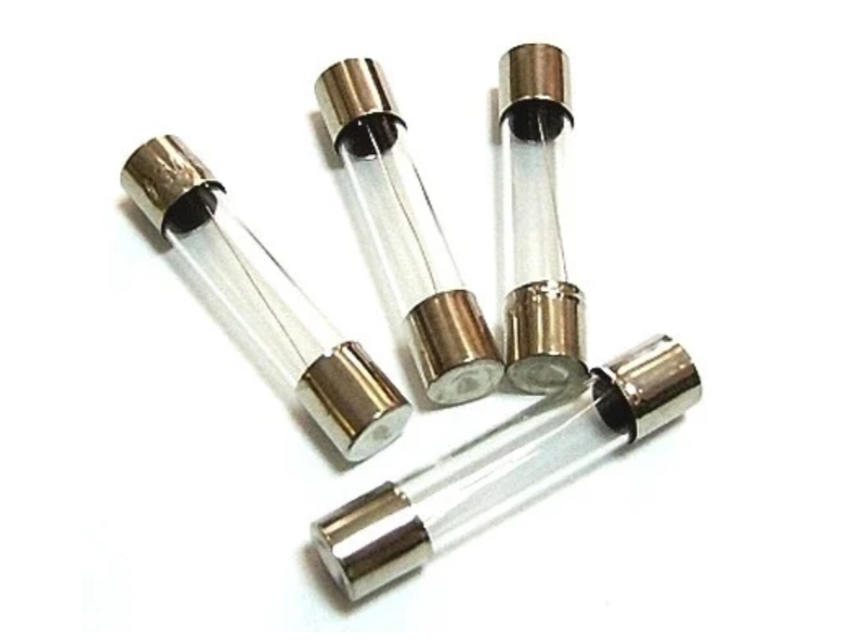

Плавкие защитные элементы

Плавкие предохранители предназначены для размыкания электрической цепи в момент, когда ток превышает допустимое значение. Их ключевым элементом является плавкая вставка — проволока или металлическая лента, которая разрушается при перегреве. Чтобы понять, перегорел ли такой предохранитель, в первую очередь оценивают состояние именно этой вставки.

Работа плавкого предохранителя описывается время-токовой характеристикой, отражающей зависимость времени срабатывания от величины протекающего тока. По этому параметру различают предохранители быстрого и замедленного действия. Характеристика имеет вид полосы, поскольку время разрушения вставки может изменяться в определенных пределах при одинаковых значениях тока.

При токах, соответствующих времени плавления менее 0,005 секунды (четверть периода), предохранители эффективно ограничивают импульс короткого замыкания. Кроме того, они выполняют функцию разъединителя: после извлечения плавкой вставки или выкручивания корпуса в цепи остается видимый и постоянный разрыв.

Низковольтные плавкие предохранители подразделяются на установочные, станционные, аппаратные и специальные. Установочные двухполюсные варианты состоят из отдельных гнезд, нижней части, головки и размещенной внутри плавкой вставки. Их номинальные токи при быстром (BiWts) и медленном (BiWtz) срабатывании лежат в диапазоне от 6 до 200 А. Также существуют модели со средним временем отключения и сверхбыстрые исполнения, применяемые для особо чувствительного оборудования.

Станционные предохранители типов Bu и Bm отличаются повышенной отключающей способностью. В их конструкции используются контактные губки и массивные вставки. Такие устройства применяются в трансформаторных подстанциях и распределительных установках, где требуется защита линий электропередачи, а также машин с тяжелыми и частыми пусками.

Аппаратные предохранители предназначены для защиты измерительных приборов и электронных приемников. Они рассчитаны на сравнительно малые токи — от десятков миллиампер до нескольких ампер — и широко применяются в контрольно-измерительной аппаратуре.

Тепловые защитные предохранители

Тепловые предохранители относятся к защитным элементам, размыкающим цепь при превышении допустимой температуры. Их основное назначение — предотвращение повреждений оборудования вследствие перегрева. Чаще всего они используются для защиты отдельных компонентов электрических и электронных устройств, например транзисторов или нагревательных элементов.

При срабатывании теплового предохранителя плавится внутренняя пластиковая или термочувствительная вставка, освобождающая пружинный механизм, который размыкает контакты. На рынке представлены изделия с температурами срабатывания в широком диапазоне — примерно от 72 до 257°C, что позволяет подобрать элемент под конкретные условия эксплуатации.

По конструкции тепловые предохранители делятся на термоплавкие и биметаллические. В термоплавких моделях разрушение плавкого элемента происходит при достижении заданной температуры. В биметаллических вариантах используется пластина из двух металлов, которая изгибается при нагреве и разрывает цепь. После охлаждения биметалл возвращается в исходное положение, восстанавливая проводимость. Такие решения часто применяются, например, в электрочайниках.

Способы проверки исправности предохранителя

Повреждение плавкой вставки или термочувствительного элемента неизбежно приводит к разрыву электрической цепи. Для определения состояния предохранителя используется стандартный измерительный прибор — мультиметр.

Для проверки достаточно перевести мультиметр в режим контроля целостности цепи. Обозначение этой функции зависит от модели прибора, но обычно она маркируется символом диода или звукового сигнала. Измерительные щупы подключают стандартным образом: красный — в разъем V&ΩmA, черный — в гнездо COM. После этого щупы прикладывают к токопроводящим частям предохранителя.

Методика измерения практически одинакова для всех типов. В автомобильных предохранителях используются специальные контактные площадки, расположенные сверху корпуса. Миниатюрные элементы проверяют, касаясь щупами металлических выводов. В установочных предохранителях предусмотрены контрольные выемки на лицевой стороне корпуса.

Исправный предохранитель характеризуется низким сопротивлением и наличием звукового сигнала. Если же элемент перегорел, мультиметр покажет обрыв цепи, очень высокое сопротивление или отсутствие индикации. В этом случае предохранитель подлежит замене на аналогичный по номиналу и время-токовой характеристике. При повреждении корпуса или контактов требуется замена всего защитного узла.

Проверка тепловых предохранителей мультиметром

Тепловые предохранители также проверяются в режиме контроля целостности цепи. Щупы прикладываются к двум выводам элемента. Отсутствие проводимости, световой или звуковой индикации указывает на срабатывание и неисправность предохранителя.

Заключение

Предохранители остаются ключевыми элементами безопасности в любых электрических системах — от бытовых приборов до промышленного оборудования. Регулярная проверка их состояния с помощью мультиметра, а при необходимости и тепловизионного контроля, позволяет своевременно выявлять неисправности и предотвращать серьезные аварии. Важно помнить, что замена предохранителя всегда должна выполняться на элемент с идентичными электрическими и тепловыми характеристиками. Только при таком подходе система защиты будет работать корректно и надежно в течение всего срока эксплуатации.

Вопросы и ответы

Как понять, что предохранитель вышел из строя?
Наиболее надежный и быстрый способ — измерение с помощью мультиметра в режиме проверки целостности цепи. Если прибор не фиксирует проводимость, не подает звуковой сигнал или отображает очень большое сопротивление, предохранитель считается неисправным. В стеклянных моделях иногда дополнительно заметен разрыв плавкой нити или потемнение внутренней колбы, что также указывает на перегорание.

Можно ли использовать тепловой контроль для диагностики?
Да, в расширенной диагностике применяется тепловизионный контроль. С его помощью выявляют локальные зоны перегрева предохранителей, находящихся под нагрузкой. Повышенная температура может свидетельствовать о приближении отказа, старении элемента или неправильном подборе номиналов для конкретной цепи.

Как проверить автомобильный предохранитель мультиметром?
Для диагностики автомобильных предохранителей мультиметр переводят в режим контроля непрерывности. Щупы прикладывают к металлическим контактам, расположенным на верхней части корпуса. Значение сопротивления, близкое к нулю, говорит об исправности элемента. Проверку рекомендуется проводить при выключенном зажигании и после извлечения предохранителя из монтажного блока.

Что представляет собой тепловой предохранитель?
Тепловой предохранитель — это защитный компонент, реагирующий не на ток, а на превышение заданной температуры. Внутри такого элемента находится термочувствительная гранула или биметаллическая пластина, которая при нагреве изменяет свои свойства и разрывает электрическую цепь, предотвращая повреждение оборудования.

Каким образом проверяется тепловой предохранитель?
Принцип проверки аналогичен другим типам. С помощью мультиметра измеряют проводимость между выводами элемента. Если прибор показывает обрыв цепи или бесконечное сопротивление, это означает, что термопредохранитель сработал и дальнейшей эксплуатации не подлежит — требуется замена.

Каков принцип работы термопредохранителя?
Работа основана на реакции на тепло. При достижении заданной температуры, например 104°C для модели ESKA 770.104, происходит расплавление или деформация чувствительного материала — пластика либо биметалла. В результате контакты размыкаются, и подача питания прекращается.

О чем говорит перегорание керамического предохранителя?
Керамические предохранители часто заполнены кварцевым песком, который гасит электрическую дугу при аварийных режимах. Их отказ не всегда заметен визуально, поэтому для диагностики обязательно используется измерительный прибор. В промышленности также применяются неразрушающие методы контроля, включая импедансные измерения и микроскопический анализ.

Как дефекты керамики влияют на работу предохранителя?
Микротрещины, загрязнения или неоднородности керамического корпуса ухудшают изоляционные свойства и могут вызывать локальный перегрев. Со временем это приводит к некорректному срабатыванию предохранителя или даже к повреждению защищаемой цепи.
