Плавкие предохранители

Плавкий предохранитель это самая простая и надежная защита от сверхтока: при аварии его вставка перегорает и разрывает цепь раньше, чем задымится проводка или плата. В разделе собраны стеклянные и керамические трубчатые предохранители 5 × 20 и 6,3 × 32 мм, миниатюрные версии для печатных плат, SMD-предохранители, автомобильные ножевые и самовосстанавливающиеся PTC, а также держатели к ним.

Основные типы

Как выбрать

1. Определите номинал. Рабочий ток цепи умножают на 1,25...1,5 и берут ближайшее значение стандартного ряда. Блок питания потребляет 2 А: подойдет вставка на 2,5 или 3,15 А.
2. Выберите скорость срабатывания. Буква F на корпусе означает быстрый предохранитель, T означает медленный, который переживает короткие броски тока. На входе импульсного блока питания при включении заряжаются конденсаторы, поэтому там ставят T, а в измерительных цепях F.
3. Проверьте напряжение. Оно должно быть не ниже напряжения защищаемой цепи: для сетевых применений берут вставки на 250 В.
4. Оцените отключающую способность. Для сетевого входа нужна керамика с наполнителем: стеклянный корпус при мощном коротком замыкании может разрушиться дугой.
5. Подберите держатель под корпус: панельный, для платы или врезной, чтобы замена не требовала паяльника.

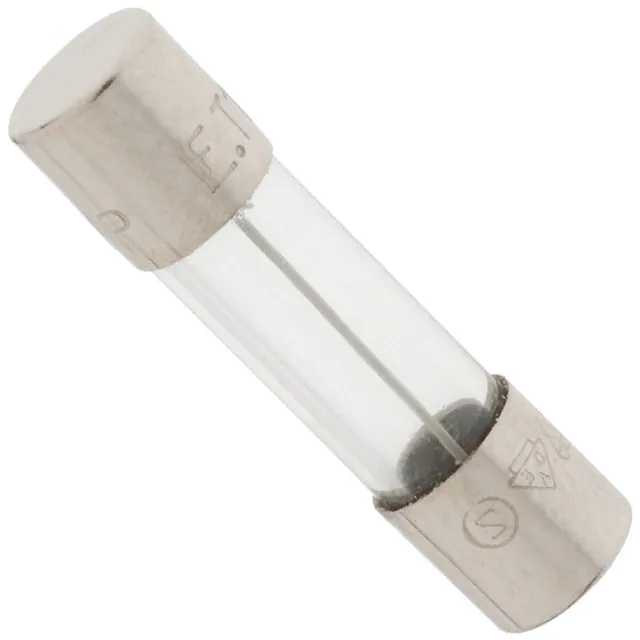

Вся ключевая информация выбита на металлическом колпачке: ток, напряжение, скорость и код стандарта. Номиналы образуют стандартный ряд, например 0,5, 1, 2, 3,15, 5 и 10 А, поэтому расчетное значение округляют до ближайшего из ряда, а не ищут точное. Для замены достаточно переписать маркировку старой вставки целиком, а не только цифру тока.

Вставка с запасом «побольше» это не защита, а ее имитация: пока ток дорастет до завышенного номинала, дорожки и провода успеют обуглиться. Перегоревший предохранитель меняют только на тот же номинал и тот же тип, а жучки из проволоки и фольги это прямой путь к пожару.

Частые вопросы

Что означают буквы F и T на корпусе?
Скорость срабатывания: F это быстрая вставка, T медленная, с выдержкой на пусковые броски. Встречаются также FF, очень быстрая, и TT, с увеличенной выдержкой. Заменять один тип другим нельзя даже при совпадении номинала.

Почему предохранитель перегорает при каждом включении, хотя прибор исправен?
Виноват пусковой ток: заряд конденсаторов или пуск двигателя кратковременно превышает номинал в несколько раз. Решение не в большем номинале, а в медленной характеристике T на тот же ток.

Защитит ли предохранитель транзистор или микросхему?
Как правило нет: полупроводник выходит из строя быстрее, чем плавится вставка. Задача предохранителя это не спасти дискретные полупроводники, а не дать плате и проводке загореться. От выбросов напряжения защищают варисторы и TVS-диоды, разбор в статье Защита от перенапряжения: варисторы, TVS-диоды и супрессоры.

Как проверить предохранитель, если корпус непрозрачный?
Мультиметром в режиме прозвонки: у исправной вставки сопротивление близко к нулю. Пошаговая методика с фотографиями собрана в статье Как проверить предохранитель мультиметром.

Многоразовая альтернатива для распределительных цепей собрана в разделе автоматических выключателей, остальные средства защиты в общем разделе защиты цепей. Типичное место плавкой вставки это сетевой вход источников питания.
